UA | Прикладний термостат
Властивості
• Прикладений термостат з зовнішньої шкалою, встановлений на поверхні труби.
• Проста установка за допомогою натягнутої пружини.
• Температурний діапазон 0 ° C - 90 ° C (5 ° С диференція).
• Просте електричне підключення з допомогою досить великих кабельних клем.
Установка
1. Прикріпіть термостат певно проти трубки радіатора та закріпіть його за допомогою доданої тягної
пружини так, щоб термостат безпосередньо прилягав до трубки. (Перед укріпленням датчика,
необхідно в місці установки відсторонити всю ізоляцію.)
2. Лишню частину пружини можна відрізати.
Електричне підключення
L Output L Output L Input

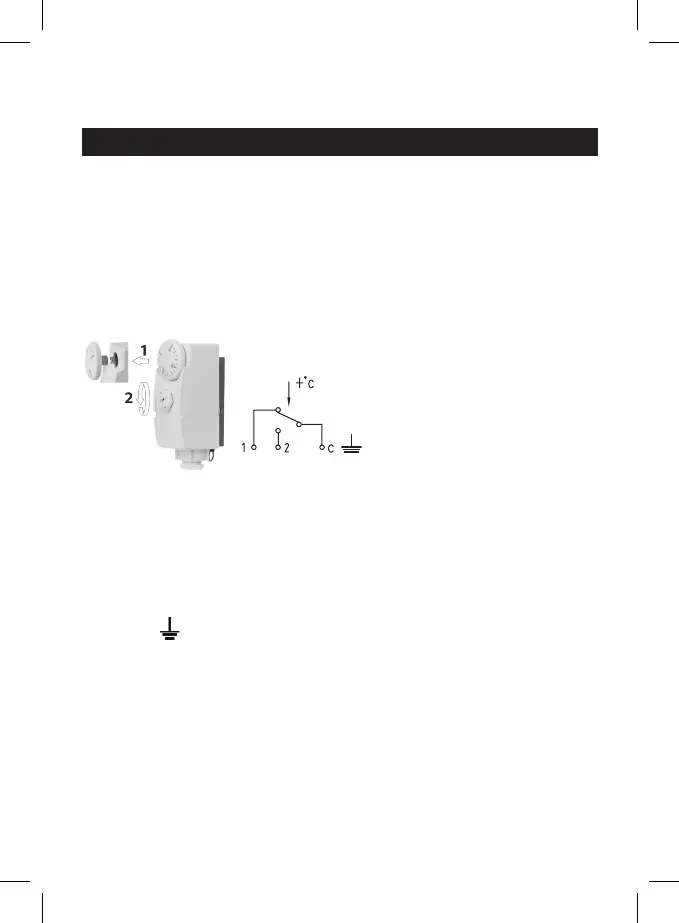

1. Відкрийте термостат так, що знімете потягнувши числовик (1) і відпустите великий пластиковий
гвинт (2).
2. Зніміть кришку корпусу. Чотири кабельні клеми, котрі тепер можете бачити, приєднайте на-
ступним чином:
• Клеми C тa 1 = відкривач
3. Термостат відкривається при підвищенні температури і закривається у разі зниження температури
(напр. функція = „нагрівання“).
• Клема C тa 2 = відкривач
4. Термостат закривається при підвищенні температури і відкривається у разі зменшення температури
(напр. функція = „охолодження“).
• Клема
= заземлення
Установку може виконувати тільки професійний сантехнік керуючись планом підключенням. Крім
того, установка також повинна відповідати актуально даним директивам VDE та специфікації вашого
енергетичного постачальника.
Установка завжди проводиться, коли відключена напруга; необхідно дотримуватися специфікації безпеки.
Дотримуйтеся максимального струму перемикання, котрий вказаний в технічній документації!
Ми не несемо жодної відповідальності за установку без досвідченого фахівця.
Технічні дані
Робоча напруга: 230 В AC 50 Гц, 400 B AC 50 Гц
Контакт: 1 двосторонній контакт
Токове перемикання: 16 (4) A – 230 B, 6 (1) A – 400 В
Діапазон регулювання температури: 0 °C – 90 °C
Чутливий елемент: жидкий датчик
Кришка: IP40
