Montaggio
1. Posizionare il termostato sulla supercie della tubatura saldamente contro il tubo di riscaldamento
e ssarlo con la molla di trazione in dotazione in modo che il termostato si adatti direttamente al
tubo. (Qualsiasi isolamento deve essere rimosso nel sito di installazione prima di ssare il sensore.)
2. La parte in eccesso della molla può essere tagliata.
Collegamento elettrico
L Output L Output L Input

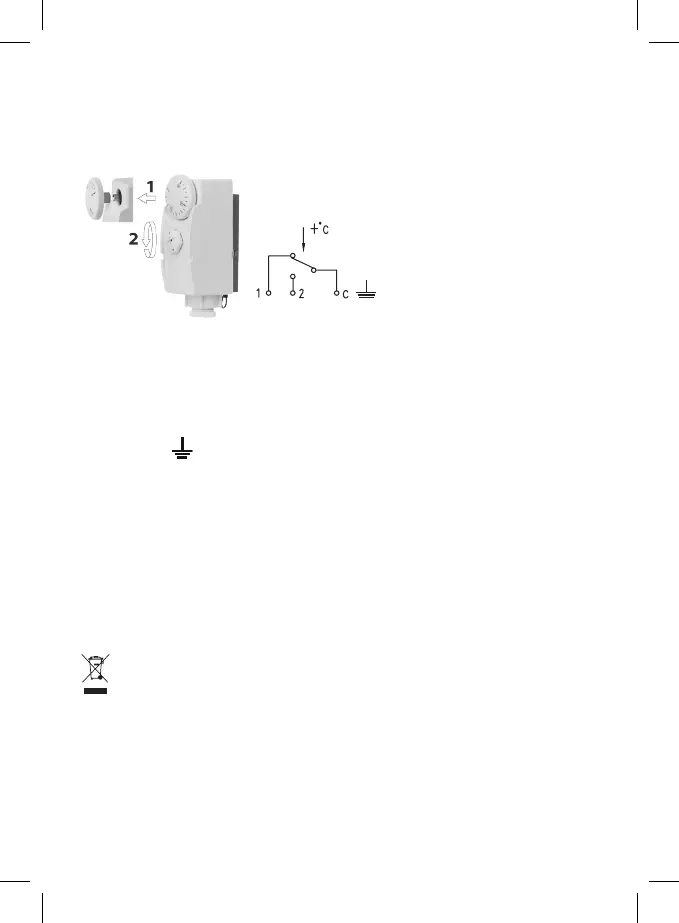

1. Aprire il termostato estraendo il quadrante (1) e rilasciando la vite di plastica grande (2).
2. Rimuovere il coperchio della custodia. I quattro serra-cavi ora visibili vanno collegati come segue:
• Morsetto C e 1 = apritore
3. Il termostato si apre con l’aumento della temperatura e si chiude con la diminuzione della tempe-
ratura (ad es. funzione = “riscaldamento”).
• Estremità C e 2 = apritore
4. Il termostato si chiude con l’aumento della temperatura e si apre con la diminuzione della tempe-
ratura (ad es. funzione = “rareddamento”).
• Morsetto
= messa a terra
L’installazione può essere eseguita solo da un idraulico professionista in conformità con il piano di
connessione. Inoltre, l’impianto deve anche essere conforme alle linee guida VDE attualmente applicabili
e alle speciche del fornitore di energia. L’installazione viene sempre eseguita con l’alimentazione di
corrente disattivata; rispettare le speciche di sicurezza.
Osservare la massima corrente di commutazione specicata nei dati tecnici!
Decliniamo ogni responsabilità in caso di installazione non professionale.
Dati tecnici
Tensione di esercizio: 230 V AC 50 Hz, 400 V AC 50 Hz
Contatti: 1 contatto bidirezionale
Alimentazione commutata: 16 (4) A – 230 V, 6 (1) A – 400 V
Intervallo di controllo della temperatura: 0 °C – 90 °C
Elemento trasduttore: sensore liquido
Isolamento: IP40
