série de chaque micro-onduleur et collez-la à
l’emplacement correspondant sur le plan
d’installation.
c. Conservez toujours une copie du plan
d’installation.

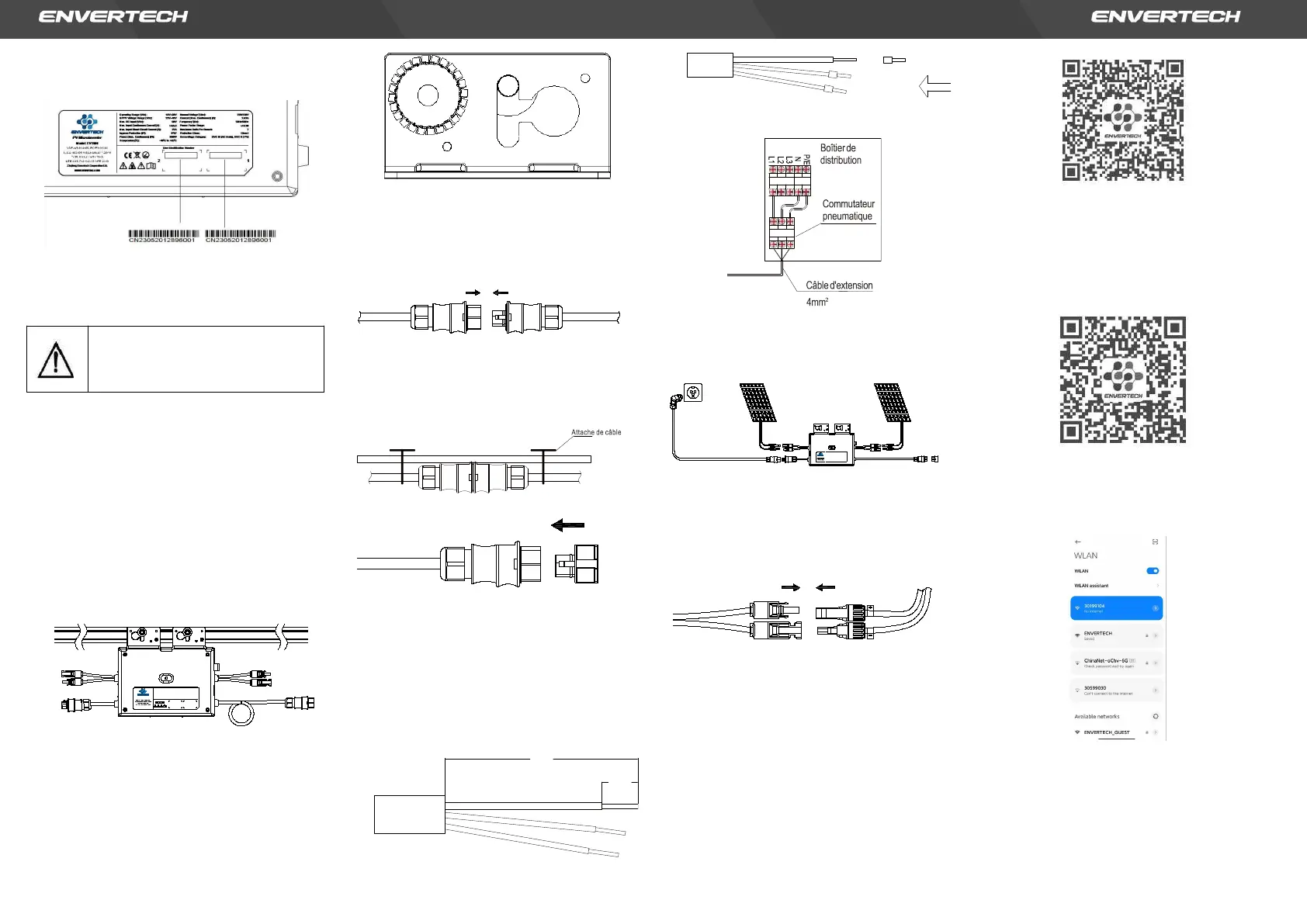

3. Étapes de l’installation
L’installation ne peut être réalisée que lorsque le
système est déconnecté du réseau et que le
panneau solaire a été recouvert ou déconnecté.
Étape 1. Vérifiez que la tension du réseau et la
tension du panneau photovoltaïque
correspondent aux valeurs nominales
du micro-onduleur.
Étape 2. Montez les micro-onduleurs sur le
support
Marquez le centre approximatif de chaque
module PV sur le support pour faciliter
l’emplacement des micro-onduleurs.
Montez tous les micro-onduleurs sous modules,
à l’abri de la pluie et du soleil, en orientant la
marque vers le bas.
Remarque : veillez à ce qu’il y ait moins de 7
unités EVT800 dans chaque branche (12AWG).
12
User Identification Number
Model:EVT800
www.envertec.com
ZhejiangEnvertechCorporation Ltd.
PVMicroinverter
OperatingRange(Vdc): 16V~60V Normal Voltage?(Vac): 220/230V
MPPT Voltage Range(Vdc):
Max. DC Input(Vdc):
Max. Input Continuous Current?(A):
Max.Input Short-CircuitCurrent(A):
IngressProtection(IP):
Power(Max.Continuous)(W):
Temperature(℃):
22V~48V
60V
14Ax2
25A
IP67
800W
-40℃ to +65℃
Current (Max. Continuous)(A):
Frequency?(Hz):
PowerFactorRange:
MaximumUnits Per Branch:
Protective Class:
OvervoltageCategory:
3.63A
50Hz/60Hz
+/-0.90
7
OVC III(ACMain), OVC II( PV)
Class I
Étape 3. Mise à la terre du système
Les micro-onduleurs et les modules doivent être
raccordés au conducteur de terre conformément
aux normes nationales. Fixez les vis dans le trou
d'installation du micro-onduleur. Veillez à ce que
le filetage de la vis de mise à la terre soit inséré
dans le support afin d'obtenir le meilleur effet de
mise à la terre.
Étape 4. Connectez les câbles AC du micro-
onduleur en série
Branchez les connecteurs CA des deux côtés des
micro-onduleurs, en les faisant coïncider.
Étape 5. Fixer les câbles CA
Fixez les câbles CA et les câbles de mise à la terre
au support à l’aide de colliers de serrage.
Étape 6. Connexion au réseau
Option a. Raccordez à l’interrupteur
pneumatique
1) Enlevez la membrane des deux extrémités
du câble d’extension de y=40 mm et
enlevez la membrane des fils internes de
x=14 mm. Placez les bornes métalliques sur
les parties ouvertes et serrez-les afin de
resserrer la connexion ;
2) Connectez l’autre côté du câble
d’extension à l’interrupteur pneumatique.
Option b. Placez les parties ouvertes du câble
d'extension dans la fiche et utilisez la fiche
pour vous connecter à la prise.
12
User IdentificationNumber
Model:E VT800
www.envertec.com
Zhejiang EnvertechCorporationLtd.
PVMicroinverter
OperatingRange(Vdc): 16V~60VNormal Voltage?(Vac): 220/230V
MPPTVoltageRange(Vdc):
Max.DC Input(Vdc):
Max. InputContinuousCurrent?(A):
Max. InputShort-CircuitCurrent(A):
IngressProtection(IP):
Power(Max.Continuous)(W):
Temperature(℃):
22V~48V
60V
14Ax2
25A
IP67
800W
-40℃ to+65℃
Current(Max.Continuous)(A):
Frequency?(Hz):
Power FactorRange:
MaximumUnitsPerBranch:
ProtectiveClass:
OvervoltageCategory:
3.63A
50Hz/60Hz
+/-0.90
7
OVC III(ACMain),OVC II(PV)
ClassI
Étape 7. Connectez les modules PV aux micro-
onduleurs
Montez les modules PV sur les micro-onduleurs ;
Connectez chaque module PV aux câbles
d’entrée CC du micro-onduleur.
Étape 8. Mettre le système PV sous tension
Assurez-vous que tous les raccordements sont
terminés et mettez l’interrupteur d’air en
marche.
Pour l’installation du dispositif de suivi
(EnverBridge), veuillez scanner le code QR
suivant
4. Garantie et informations sur la
sécurité
Veuillez enregistrer votre produit à l’aide du
code QR ci-dessous pour bénéficier de la
garantie complète, sinon, vous ne pourrez
bénéficier que d’une garantie de 2 ans.
5. Configuration WIFI
a. Connectez le réseau dont le nom est le même
que le SN de votre moniteur dans votre
téléphone portable.
b. Ouvrez Envertech et cliquez sur Wi-Fi Setting.
c. Cliquez sur pour sélectionner le SSID.
