removível de cada micro inversor e cole-o na
localização correspondente no mapa de
instalação.
c. Mantenha sempre uma cópia do mapa de
instalação para seus registros.

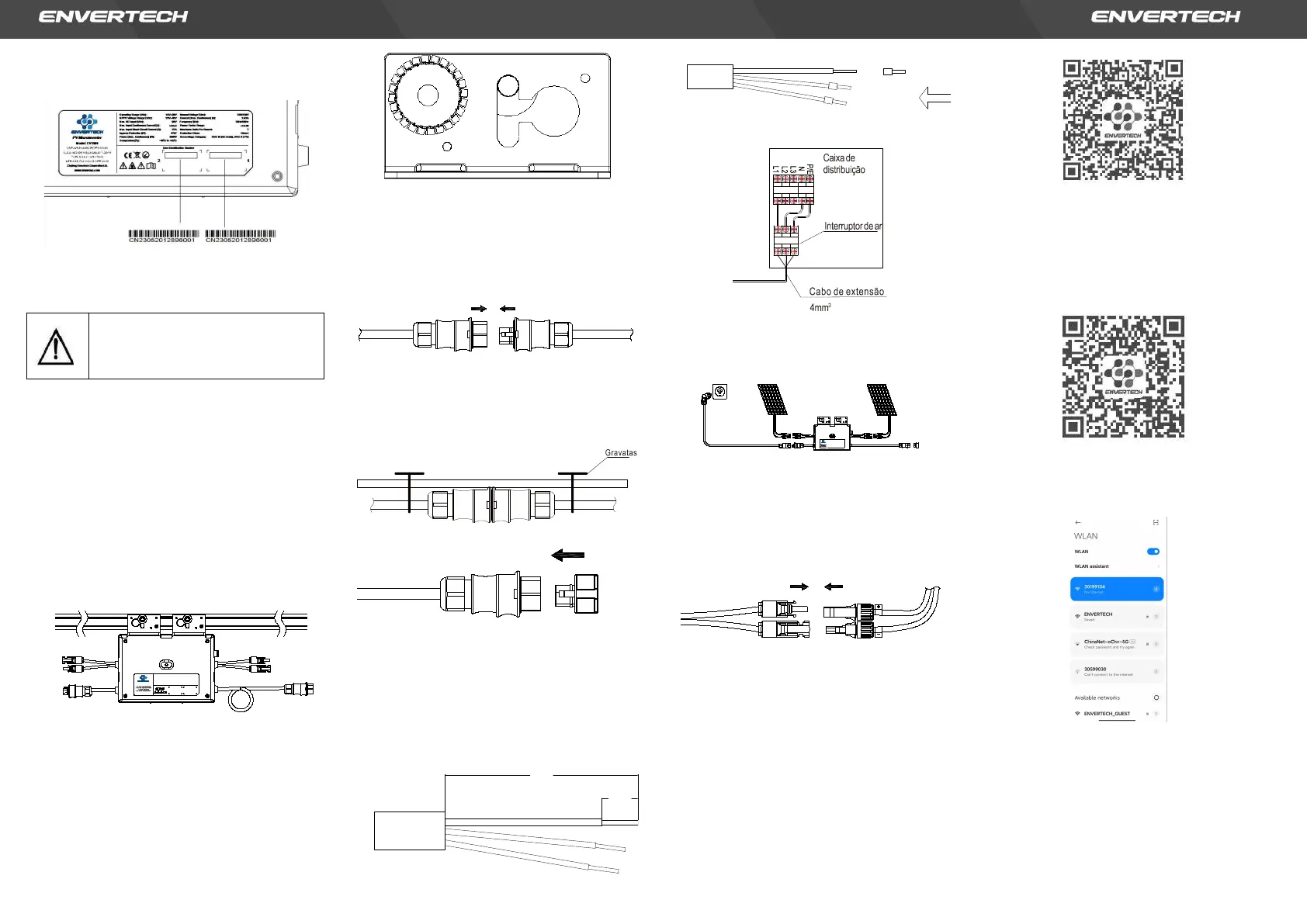

3. Etapas da Instalação
A instalação só pode ser realizada quando o
sistema estiver desconectado da rede elétrica e o
painel solar estiver coberto ou desconectado.
Etapa 1. Verifique que a voltagem da rede
elétrica e a voltagem do painel solar
concordam com a faixa de voltage do
micro inversor
Etapa 2. Instale os micro inversores na estrutura
Marque o centro de cada módulo de painel solar
na estrutura para facilitar a localização dos micro
inversores.
Monte todos os micro inversores sob os módulos
para evitar a exposição à chuva e ao sol, com a
marca virada para baixo.
Nota: Por favor, certifique-se que haja menos de
7 unidades de EVT800 em cada ramificação
(12AWG).
12
User Identification Number
Model:EVT800
www.envertec.com
ZhejiangEnvertechCorporation Ltd.
PVMicroinverter
OperatingRange(Vdc): 16V~60V Normal Voltage?(Vac): 220/230V
MPPT Voltage Range(Vdc):
Max. DC Input(Vdc):
Max. Input Continuous Current?(A):
Max.Input Short-CircuitCurrent(A):
IngressProtection(IP):
Power(Max.Continuous)(W):
Temperature(℃):
22V~48V
60V
14Ax2
25A
IP67
800W
-40℃ to +65℃
Current (Max. Continuous)(A):
Frequency?(Hz):
PowerFactorRange:
MaximumUnits Per Branch:
Protective Class:
OvervoltageCategory:
3.63A
50Hz/60Hz
+/-0.90
7
OVC III(ACMain),OVC II ( PV)
Class I
Etapa 3. Faça o aterramento do sistema
Os microinversores e módulos devem ser
conectados ao condutor de aterramento de
acordo com as normas nacionais. Fixe os
parafusos no orifício de instalação do
microinversor. Certifique-se de que a rosca do
parafuso de aterramento seja perfurada no
brack-et para obter o melhor efeito de
aterramento.
Etapa 4. Conecte em série os cabos AC dos
micro inversores.
Efetuar a conexão dos conectores AC em ambos
os lados dos micro inversores em uma
configuração de mãos dadas.
Etapa 5. Prenda os cabos AC
Prender os cabos AC e os cabos de aterramento
à estrutura utilizando abraçadeiras plásticas.
Etapa 6. Conecte o sistema à rede elétrica.
Opção a. Conecte ao interruptor de ar.
1) Retire a capa dos dois extremos do cabo de
extensão em uma medida de y=40mm e
remova a capa dos fios internos em
x=14mm. Posicione os terminais metálicos
nas partes abertas e fixá-los com grampos
para apertar a conexão.
2) Conecte o outro lado do cabo de extensão
ao interruptor de ar.
Opção b. Coloque as partes abertas do cabo de
extensão no plugue e use o plugue para
conectar à tomada.
12
User IdentificationNumber
Model:EVT80 0
www.envertec.com
Zhejiang EnvertechCorporationLtd.
PVMicroinverter
OperatingRange(Vdc): 1 6V~60V NormalVoltage?(Vac): 220/230V
MPPTVoltageRange(Vdc):
Max.DC Input(Vdc):
Max. InputContinuousCurrent?(A):
Max. InputShort-CircuitCurrent(A):
IngressProtection(IP):
Power(Max.Continuous)(W):
Temperature(℃):
22V~48V
60V
14Ax2
25A
IP67
800W
-40℃ to+65℃
Current(Max.Continuous)(A):
Frequency?(Hz):
Power FactorRange:
MaximumUnitsPerBranch:
ProtectiveClass:
OvervoltageCategory:
3.63A
50Hz/60Hz
+/-0.90
7
OVC III(ACMain),OVC II(PV)
ClassI
Etapa 7. Conecte os módulos fotovoltaicos aos
micro inversores
Monte os módulos fotovoltaicos em cima dos
micro inversores; Conecte cada módulo
fotovoltaico aos cabos de entrada de CC do
micro inversor.
Passo 8. Ligar o sistema fotovoltaico
Certifique-se que todas as ligações estejam
concluídas e, em seguida, ligar o interruptor de
ar.
Para a instalação do sistema de monitoramento
(EnverBridge), por favor, escaneie este código
QR.
4. Política de garantia e informações de
segurança
Por favor, registre seu produto com o código QR
abaixo para aproveitar todos os benefícios da
garantia, ou você receberá apenas uma garantia
de 2 anos.
5. Configuração de WIFI
a. Conecte a rede cujo nome seja o mesmo do SN
do monitor no seu celular.
b. Abra o Envertech e clique em Wi-Fi Setting
(Configuração de Wi-Fi).
