installatieplan.
c. Bewaar altijd een kopie van het installatieplan
voor uw administratie.
Bevestig serienummer-labels

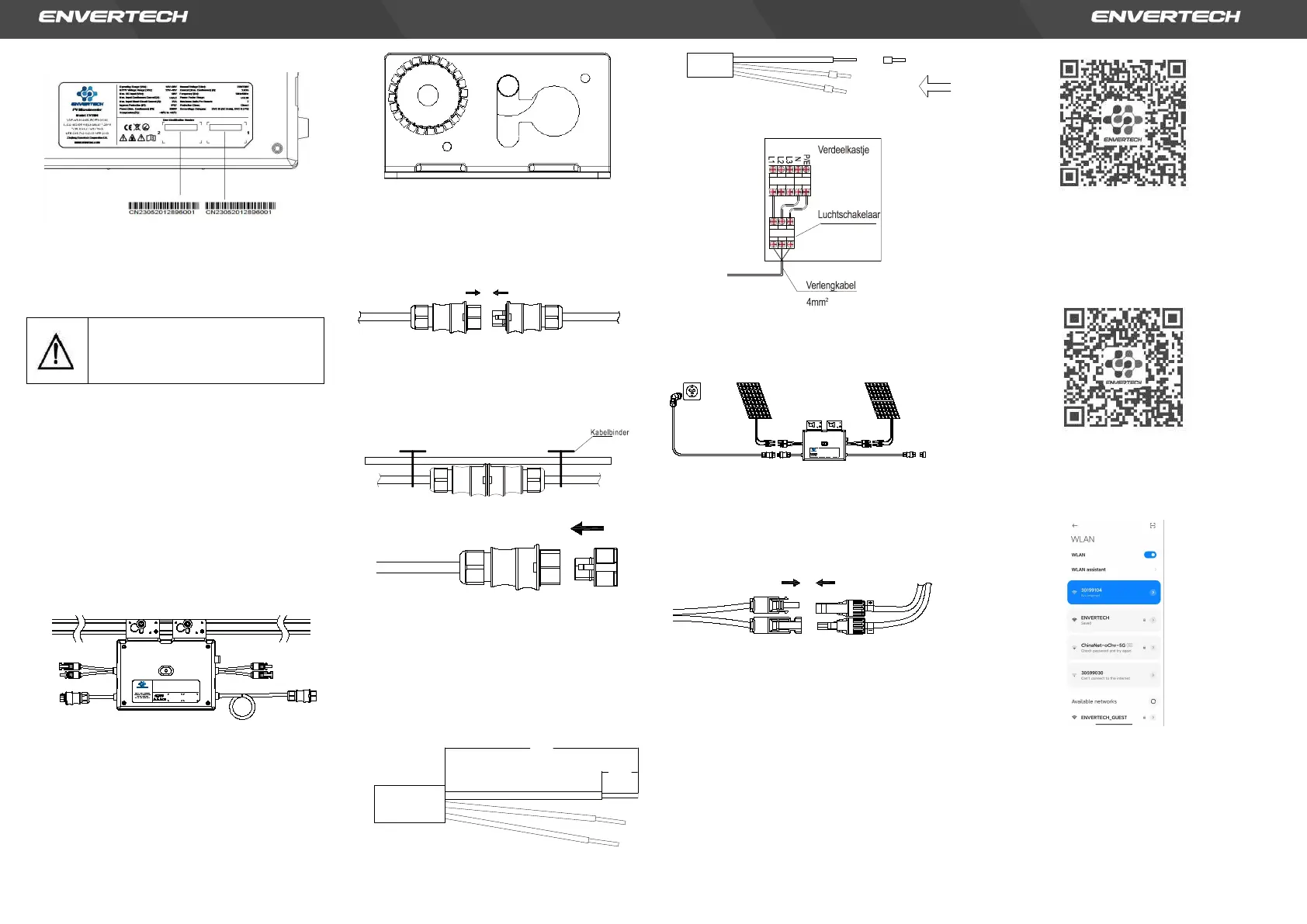

3. Installatie in stappen
De installatie kan alleen worden uitgevoerd als het
systeem van het elektriciteitsnet is losgekoppeld en
het zonnepaneel is afgedekt of losgekoppeld.
Stap 1. Controleer of de netspanning en het
voltage van het zonnepaneel
overeenkomen met de waarde van de
micro-omvormer
Stap 2. Monteer de micro-omvormers op het rek
Markeer het geschatte midden van elk
zonnepaneel op het rek om het plaatsen van de
micro-omvormers makkelijker te maken.
Monteer alle micro-omvormers onder de
zonnepanelen om invloeden van regen en zon te
vermijden, met het handelsmerk naar beneden
gericht.
Opmerking: Zorg ervoor dat er niet meer dan 6
EVT800 units per string (12AWG) zijn.
12
User Identification Number
Model:EVT800
www.envertec.com
ZhejiangEnvertechCorporation Ltd.
PVMicroinverter
OperatingRange(Vdc): 16V~60V Normal Voltage?(Vac): 220/230V
MPPT Voltage Range(Vdc):
Max. DC Input(Vdc):
Max. Input Continuous Current?(A):
Max.Input Short-CircuitCurrent(A):
IngressProtection(IP):
Power(Max.Continuous)(W):
Temperature(℃):
22V~48V
60V
14Ax2
25A
IP67
800W
-40℃ to +65℃
Current (Max. Continuous)(A):
Frequency?(Hz):
PowerFactorRange:
MaximumUnits Per Branch:
Protective Class:
OvervoltageCategory:
3.63A
50Hz/60Hz
+/-0.90
7
OVC III(ACMain),OVC II ( PV)
Class I
Stap 3. Het systeem aarden
Micro-omvormers en modules moeten worden
aangesloten op de aardleiding in
overeenstemming met de nationale normen.
Bevestig de schroeven aan het installatiegat van
de micro-omvormer. Zorg ervoor dat de
schroefdraad van de aardingsschroef in de brack-
et wordt gestoken om het beste aardingseffect
te krijgen.
Stap 4. AC-kabels van de micro-omvormer
serieel aansluiten
Verbind de micro-omvormers met de AC-
connectoren aan beide kanten (hand-in-hand).
Stap 5. AC-kabels vastmaken
Bevestig de AC-kabels en aardingskabels aan het
rek met tiewraps.
Stap 6. Aansluiten op het stroomnet
Optie a. Aansluiten op zekeringsautomaat
1) Verwijder 40mm van de buitenmantel van
de twee uiteinden van de verlengkabel en
verwijder 14mm van de ommanteling van
de interne draden. Plaats de metalen
klemmen op de open delen en klem ze vast
om de verbinding vast te zetten;
2) Sluit de ander kant van de verlengkabel
aan op de zekeringsautomaat.
Optie b. Steek de open delen van de
verlengkabel in de stekker en gebruik de
stekker om aan te sluiten op het stopcontact.
12
User IdentificationNumber
Model:EVT80 0
www.envertec.com
Zhejiang EnvertechCorporationLtd.
PVMicroinverter
OperatingRange(Vdc): 16V~60V NormalVoltage?(Vac): 220/230V
MPPTVoltageRange(Vdc):
Max.DC Input(Vdc):
Max. InputContinuousCurrent?(A):
Max. InputShort-CircuitCurrent(A):
IngressProtection(IP):
Power(Max.Continuous)(W):
Temperature(℃):
22V~48V
60V
14Ax2
25A
IP67
800W
-40℃ to+65℃
Current(Max.Continuous)(A):
Frequency?(Hz):
Power FactorRange:
MaximumUnitsPerBranch:
ProtectiveClass:
OvervoltageCategory:
3.63A
50Hz/60Hz
+/-0.90
7
OVC III(ACMain),OVC II(PV)
ClassI
Stap 7. Sluit de zonnepanelen aan op de micro-
omvormers
Monteer de zonnepanelen boven de micro-
omvormers; sluit elk zonnepaneel aan op de DC-
ingangskabels van de micro-omvormer.
Stap 8. Het zonnepaneelsysteem inschakelen
Zorg ervoor dat alle verbindingen zijn gemaakt
en schakel vervolgens de zekeringsautomaat aan.
Scan deze QR-code voor installering van het
monitoringssysteem (EnverBridge).
4. Garantiebeleid &
veiligheidsinformatie
Registreer uw product met de onderstaande QR-
code om u aan te melden voor de volledige
garantie; anders krijgt u slechts 2 jaar garantie.
5. WIFI Configuratie
a. Maak verbinding met het netwerk waarvan de
naam hetzelfde is als de SN van je monitor in
je mobiele telefoon.
b. Open Envertech en klik op Wi-Fi instellen.
