10
D
Die Mindesthöhe der Saunakabine muss innen
1.90 m betragen.
Bei der Montage des Saunaofens ist darauf zu
achten, dass der senkrechte Abstand zwischen
Oberkante Saunaofen und Saunadecke min-
destens 90 cm und der waagerechte (seitliche)
Abstand zwischen Ofen und Kabinenwand
mindestens 8 cm beträgt.
Sicherungsschraube
Befestigungswinkel
Rückwand Saunaofen
Kabinenwand

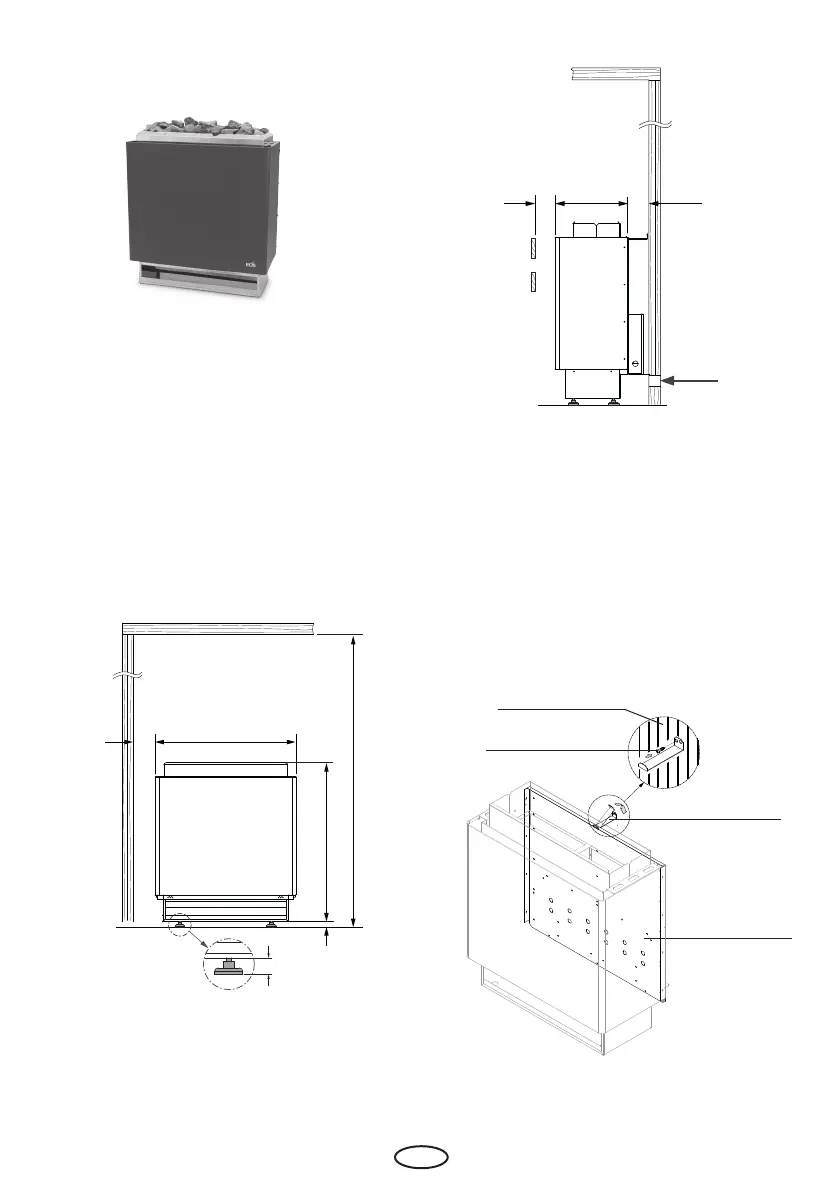

Abb. 1
Montage
Das Saunaheizgerät ist für eine Anschlussspan-
nung von 400 V AC 3N über Saunasteuergerät
vorgesehen.
Der Abstand zwischen Ofenschutz bzw. Liege-
bank und anderer brennbarer Materialien zum
Ofen muss mindestens 8 cm betragen. Die
Ofenschutz-Höhe muss mit der vorderen Ofen-
höhe gleich sein (Abb. 2).
Stellfüße montieren. Ofen gemäß den Sicher-
heitsabständen mittig vor die Lufteintrittsö-
nung stellen. Stellfüße nach Unebenheiten des
Fußbodens ausrichten.
Sicherungswinkel in den Sicherungsschlitz der
Rückwand gemäß nachfolgender Abb. einführen
und in die Waagerechte schwenken. Hierbei
beachten, dass der kurze Schenkel des Siche-
rungswinkels in den oberen Schlitz arretiert.
Winkel mittels dem beigefügten Spanplatten-
schrauben sichern.
Abb. 2
Abb. 3
Zuluft
63 cm
72 cm
2,5-3,5 cm
min. 190 cm
8 cm
25-35 mm
30 cm
72 cm
2,5-3,5 cm
min. 190 cm
8 cm
8 cm
Das Saunaheizgerät darf bei gewerblichem Ein-
satz nur in Verbindung mit dem Abdeckschutz
Typ II Art.Nr. 94.4424 verwendet werden.
