EOS P1+ User Manual

9
D
400 V AC 3N
fan light
L N L N
L1 L2 L3 N W V U N N
WB WM
3 4
S1 S1 N
STB
Saunasteuergerät / Control unit /
Boîtier de commande / Пульт управления
Sensorbus
Saunabus
reserviert
U V W N
PE (Gr)
Sensor
Limiter
Saunaheizgerät / Sauna heater /
Poêle de sauna / Печь для сауны
max. 9 kW
Netz / Mains / Réseau / Сеть

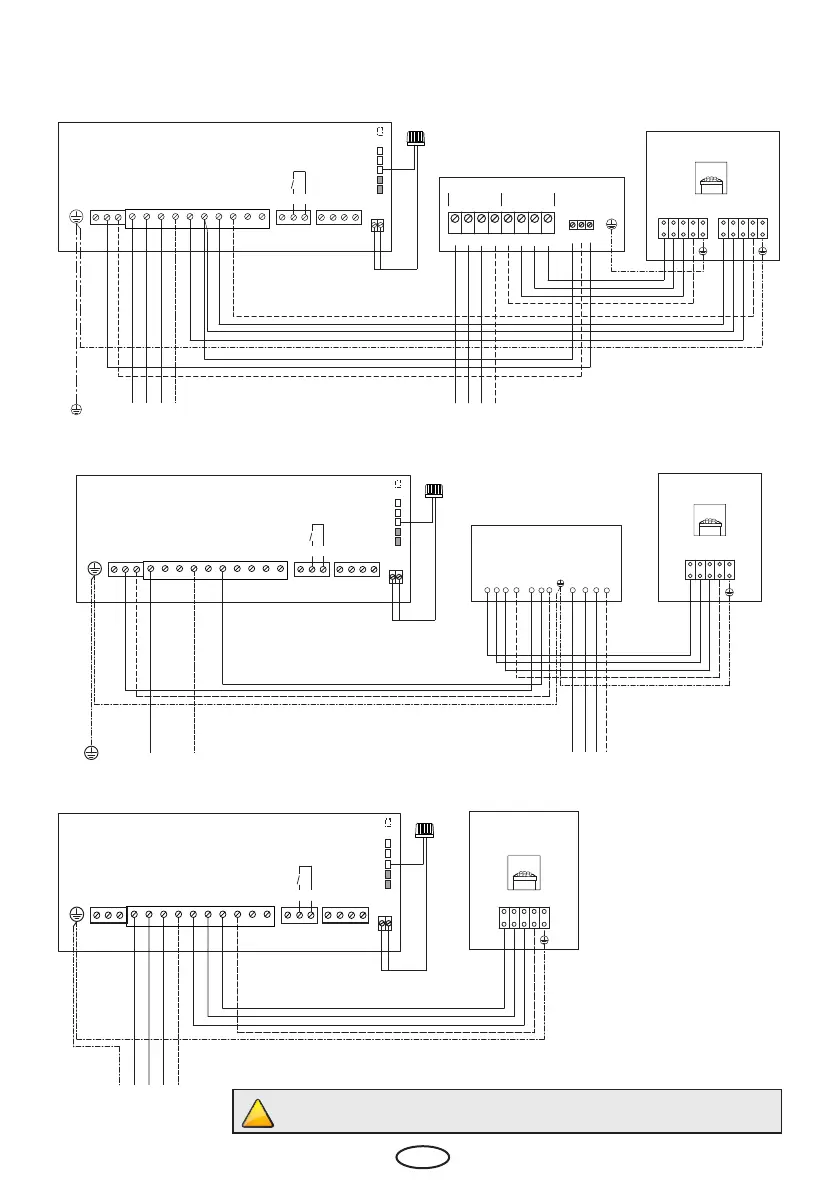

Anschlußbeispiel einer Saunaanlage
400 V AC 3N
400 V AC 3N
fan light
L N L N
L1 L2 L3 N W V U N N
WB WM
3 4
S1 S1 N
STB
Saunasteuergerät / Control unit /
Boîtier de commande / Пульт управления
Sensor
Saunaheizgerät / Sauna heater
Sensorbus
Saunabus
reserviert
V N S1
MAINS OVEN LSG
NL1 L2 L3 N W V U
Leistungsschaltgerät LSG 09R
U1 V1 W1 N1
U V W N
PE
(GR)
Limiter
PE
(GR)
PE
(GR)
einkreisig
zweikreisig
230 V AC 3N
fan light
L N L N
L1 L2 L3 N W V U N N
WB WM
3 4
S1 S1 N
STB
Saunasteuergerät / Control unit /
Boîtier de commande / Пульт управления
Sensorbus
Saunabus
reserviert
Saunaheizgerät / Sauna heater
U V W N
PE
U V W N
L1 L2 L3 N
S1 V N
Leistungsschaltgerät
Power extension unit
400 V AC 3N
Sensor
Limiter
einkreisig
LSG 18
!
Achtung! Schließen Sie Immer den Nullleiter (N) des Saunaofens an!
10,5 / 12 / 15 kW
*Umverdrahtung auf einkreisige
Variante möglich, bei Verwendung
eines Steuergerätes mit Zulassung
für eine Leistung von 10,5 kW bei
max. Phasenbelastung 16 A.
10,5 / 12 / 15 kW
9 / *10,5 kW
