EOS P1+ User Manual

8
D
U V W U V WN N
1 1 1 1
LSG
CONTROL
UNIT
min. 5 x 1,5 mm² min. 5 x 1,5 mm²
10,5 kW = 3x 2,0 kW + 3x 1,5 kW
12,0 kW = 6 x 2,0 kW
15,0 kW = 6 x 2,5 kW
werkseitig zweikreisig verdrahtet
einkreisig (Sonderverdrahtung)
U V W
N
N
bl
sw
bl
min. 5 x 2,5 mm²
min. 5 x 4 mm² (15 kW)
N
LSG
*Umverdrahtung auf einkreisige Variante
möglich, bei Verwendung eines Steuergerätes
mit Zulassung für eine Leistung von 10,5 kW
bei max. Phasenbelastung 16 A.

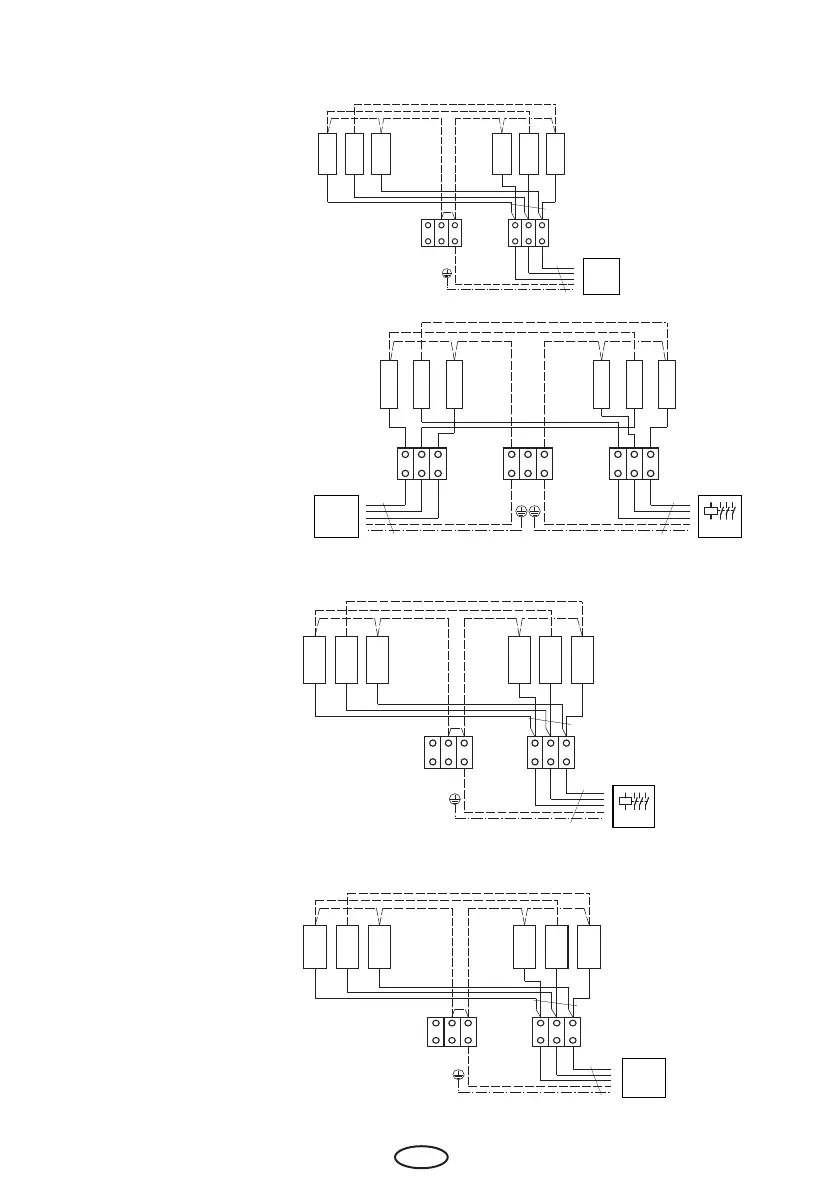

Innere Verdrahtung und Anschluss
*10,5 kW
U V W
N
N
bl
sw
bl
1500 W
1500 W
1500 W
1500 W
1500 W
1500 W
min. 5 x 1,5 mm²
N
9 kW
CONTROL
UNIT
U V W
N
N
bl
sw
bl
2000 W
1500 W
2000 W
1500 W
2000 W
1500 W
min. 5 x 2,5 mm²
N
10,5 kW
CONTROL
UNIT
10,5 kW = 3x 2,0 kW + 3x 1,5 kW
12,0 kW = 6 x 2,0 kW
15,0 kW = 6 x 2,5 kW
9,0 kW
werkseitig einkreisig verdrahtet
