Üç Faz Çıkışlı (DC’den AC’ye) Evirici
Kullanım Kılavuzu
Ver1.2 SAYFA :
21
TÜRKÇE
6.1.2 RS232 Haberleşmesi
Bu opsiyon, uzaktan izleme ve kontrol için RS232 / RS285 portu üzerinden Modbus haberleşmesi
sunar.

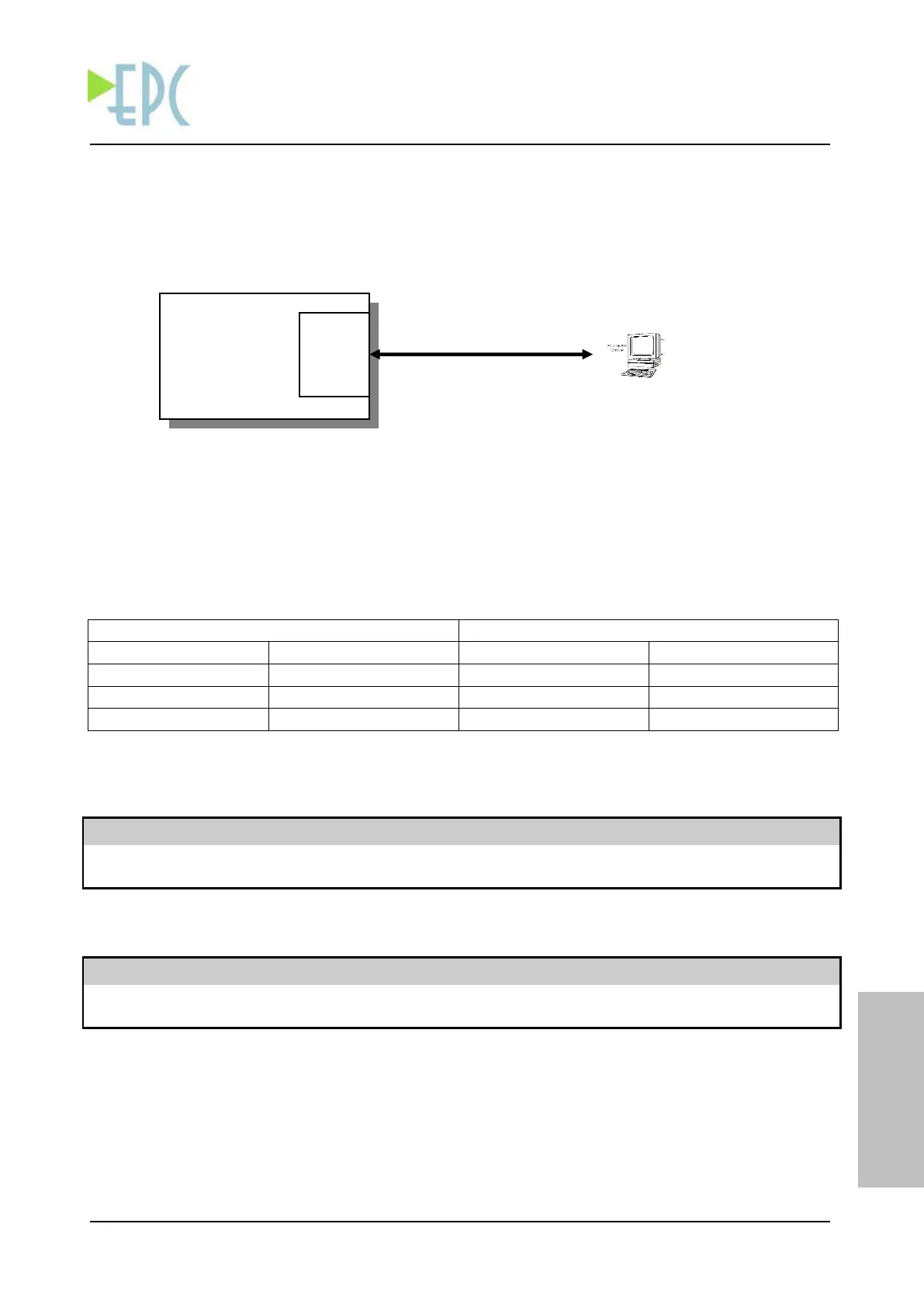

Şekil 6.2 Evirici / PC Bağlantısı
RS232 haberleşmesi için, Haberleşme ve Alarm Röle Kartı üzerindeki 9 pinli dişi DSUB konnektör
kullanılır.
Evirici / PC RS232 bağlantısı için gerekli olan kablonun pin bağlantıları, aşağıdaki tabloda
verilmiştir.
Eviriciye giden kablo (DSUB9 Erkek)
PCye giden kablo (DSUB9 Dişi)
Pin No
İşlev
Pin No
İşlev
2
RX
3
TX
3
TX
2
RX
5
GND
5
GND
Kullanıcının isteğine bağlı olarak, üretim esnasında, bir RS232 / RS285 çevirici kullanılarak,
RS485 çıkışı da verilebilir.
NOT
RS232 / RS485 portu sistemin diğer bölümlerinden izoledir.
NOT
Modbus adresleri için EPC ile temas kurunuz.
Inverta Serisi
(DC’den AC’ye)
Evirici
RS232
Alarm
Röle
Kartı
