6.2 TOPRAK KAÇAĞI İZLEME (OPS-02)
Bu opsiyon, DC kaynaktan toprağa doğru oluşabilecek herhangi bir kaçak akımın algılanması
sağlar. Özellikle endüstriyel uygulamalarda ve sanayii tesislerinde kullanılır.

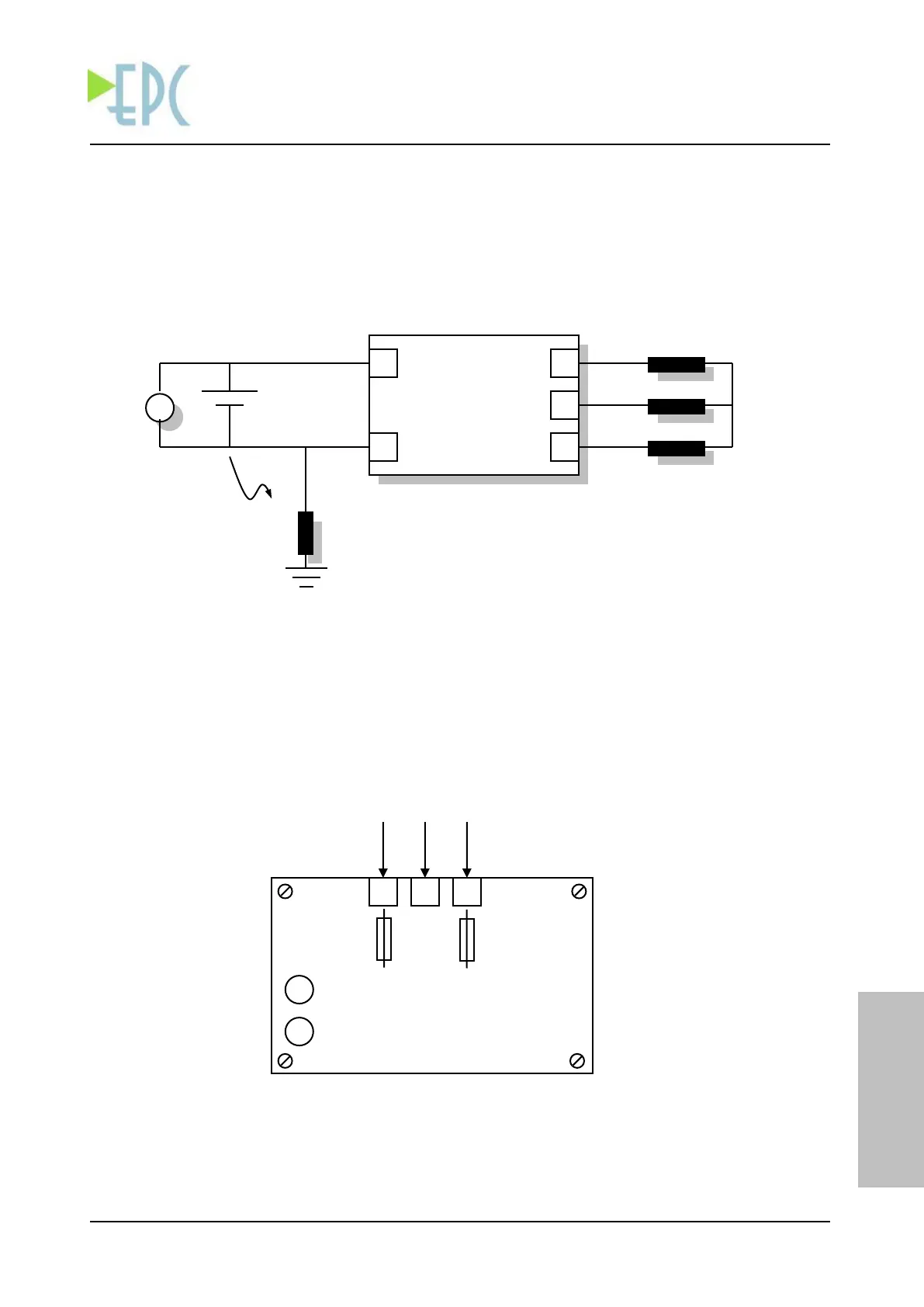

Şekil 6.3 Toprak kaçağı oluşması
Evirici girişlerinin positif ya da negatif kutuplarından toprağa doğru herhangi bir akım aktığında,
DC bara geriliminin toprağa göre ölçümünde simetrisizlik meydana gelir ve bu simetrisizlik Toprak
Kaçağı İzleme Kartı tarafından tespit edilir. Toprak Kaçağı İzleme Kartına evirici girişinden gelen
DC uçlar, sigorta ile korunmuştur.
Şekil 6.4 Toprak Kaçağı İzleme Kartı
+
-
E
DC besleme var
Toprağa kaçak var
1A
1A
+
-
Inverta Serisi
(DC’den AC’ye)
Evirici
Akü Grubu
Yük
=
DC
Kaynak
U
V
W
