5
FF
FF
F
2) Les raccordements de puissance doivent être
effectués à l'aide de câbles n° 16 AWG ou
supérieurs, résistant à une température mini.
de 75°C.
3) Utiliser exclusivement des conducteurs en cuivre.
4) Eviter de placer les câbles de puissance
parallèlement ou à proximité des câbles de
signaux.
5) La sortie à relais et la sortie SSR sont
disponibles. Quand la sortie à relais est utilisée
il faut invalider la sortie SSR (voir chapitre
"Mise au point préliminaire du matériel
informatique"
Les recomandations qui suivent peuvent éviter de
sérieux problèmes provoqués par l'utilisation de la
sortie 3 ou du contact NC de la sortie 1 pour
piloter des charges inductives.
CHARGES INDUCTIVESCHARGES INDUCTIVES
CHARGES INDUCTIVESCHARGES INDUCTIVES
CHARGES INDUCTIVES
Dans la commutation des charges inductives, certaines
charges inductives peuvent provoquer des transitoires
et des perturbations qui peuvent compromettre les
prestations de l'instrument.
Des problèmes analogues peuvent être créés par la
commutation des charges via un contact extérieur
monté en série sur le contact de sortie de
l'instrument.

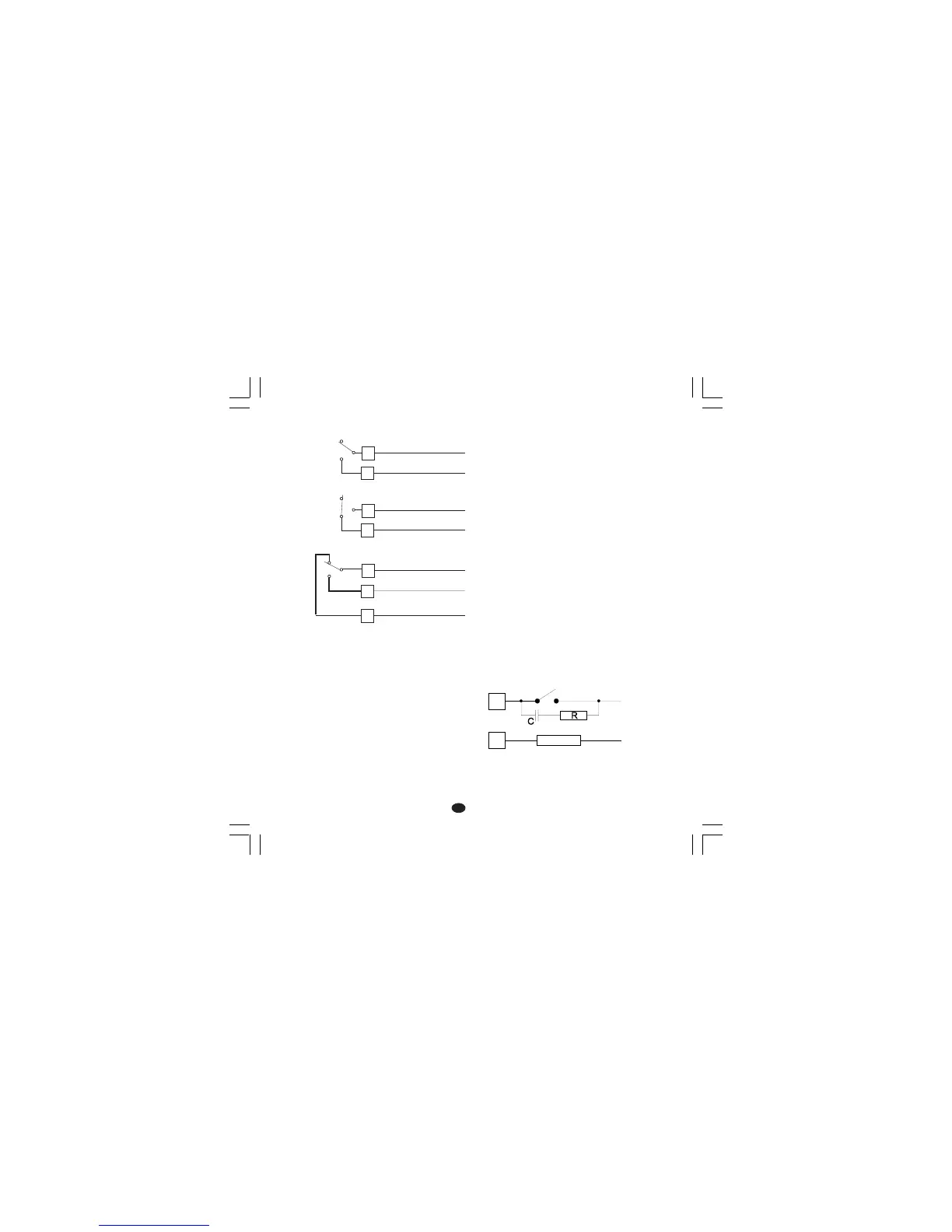

FIG. 8 CONTACT EXTERIEUR MONTE EN
SERIE SUR LE CONTACT DE SORTIE DE
L'INSTRUMENT
C) SORTIES A RELAISC) SORTIES A RELAIS
C) SORTIES A RELAISC) SORTIES A RELAIS
C) SORTIES A RELAIS
FIG. 7 RACCORDEMENT DES SORTIES A
RELAIS
La sortie 2 et le contact NO de la sortie 1 sont
protégés au moyen de varistances, pour des
charges dont la composante inductive maxi. est
0,5A
La capacité du contact correspondant à la sortie 1
est égale à 3A/250V c.a sur charge résistive.
La capacité du contact correspondant aux sorties
2 et 3 est égale à 2A/250V c.a sur charge
résistive.
Le nombre d'opérations est égal à 1 x 10
5
fois
la capacité indiquée.
NOTENOTE
NOTENOTE
NOTE:
1) Pour éviter le risque d'électrocution ne
raccorder l'alimentation qu'après avoir effectué
tous les autres raccordements.
21
OUT 1
20
C
NO
22
NC
10
11
AL2/HBD
(OUT 3)
C - OUT 3
NO - OUT 3
16
17
AL1/COOL
(OUT 2)
C - OUT 2
NO/NC
[voir Fig. 11(J303)]
OUT 2
Ligne deLigne de
Ligne deLigne de
Ligne de
puissancepuissance
puissancepuissance
puissance
ChargeCharge
ChargeCharge
Charge
Nuovo-1 16/02/2005, 14.145
