D) SORTIE LOGIQUE POUR LA COMMANDED) SORTIE LOGIQUE POUR LA COMMANDE
D) SORTIE LOGIQUE POUR LA COMMANDED) SORTIE LOGIQUE POUR LA COMMANDE
D) SORTIE LOGIQUE POUR LA COMMANDE
DE SSRDE SSR
DE SSRDE SSR
DE SSR

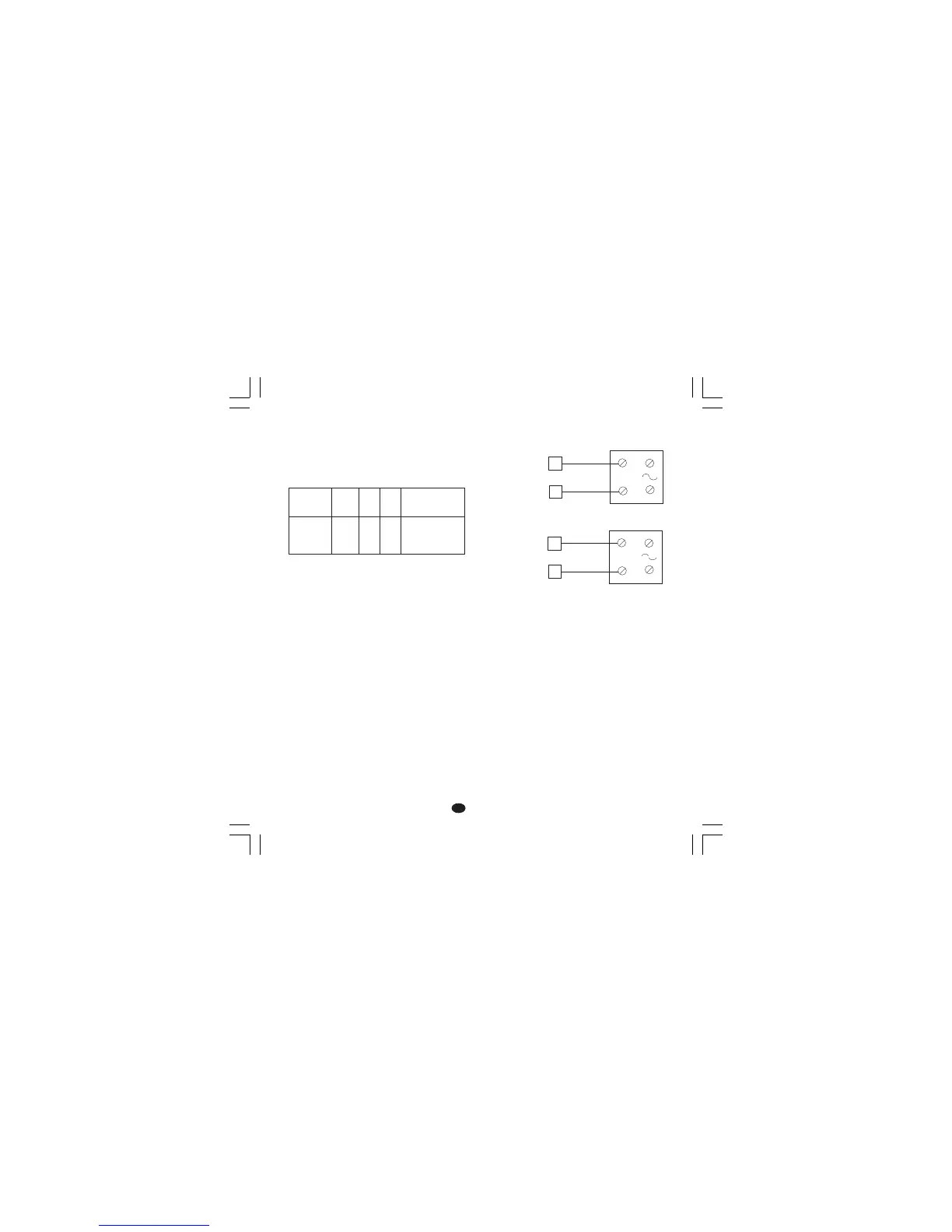

FIG. 9 RACCORDEMENT POUR LE
PILOTAGE DE RELAIS STATIQUES
Il s'agit d'une sortie à temps proportionnel.
Niveau logique 0Niveau logique 0
Niveau logique 0Niveau logique 0
Niveau logique 0: Vout < 0.5 V c.c.
Niveau logique 1Niveau logique 1
Niveau logique 1Niveau logique 1
Niveau logique 1: Courant maxi. = 20 mA.
- 14 V
+ 20 % @ 20 mA
- 24 V
+ 20 % @ 1 mA.
NOTESNOTES
NOTESNOTES
NOTES:Ces sorties NE SONT PAS isolées
1)Un isolement double ou renforcè entre
l'instrument et la ligne de puissance
doit être effectué par le relais statique
extérieur.
2)La sortie à relais et la sortie SSR
sont toutes deux disponibles. Quand
la sortie SSR est utilisée il faut
invalider la sortie relais (voir chapitre
"Mise au point préliminaire du matériel
informatique").
En de tels cas, nous recommandons de raccorder
un filtre RC en parallèle avec le contact extérieur
(ou avec le contact intérieur non protégé) suivant
les indications fig. 8.
Les valeurs de la capacité (C) et de la résistance
(R) sont indiquées au tableau suivant.
De toute façon, les câbles raccordés aux sorties à
relais, doivent être aussi éloignés que possible
des câbles des signaux.
CHARGE
(mA)
<40 mA
<150 mA
<0.5 A
C
(µF)
0.047
0.1
0.33
R
(Ω)
100
22
47
P.
(W)
1/2
2
2
TENSION DE
SERVICE
260 V AC
260 V AC
260 V AC
Relais statique
Relais statique
_
+
_
+
_
_
+
+
18
19
14
15
OUT 1
OUT 2
(AL1/Cool.)
