4
DD
DD
D
EINGANG FÜREINGANG FÜR
EINGANG FÜREINGANG FÜR
EINGANG FÜR
WIDERSTANDSTHERMOMETERWIDERSTANDSTHERMOMETER
WIDERSTANDSTHERMOMETERWIDERSTANDSTHERMOMETER
WIDERSTANDSTHERMOMETER

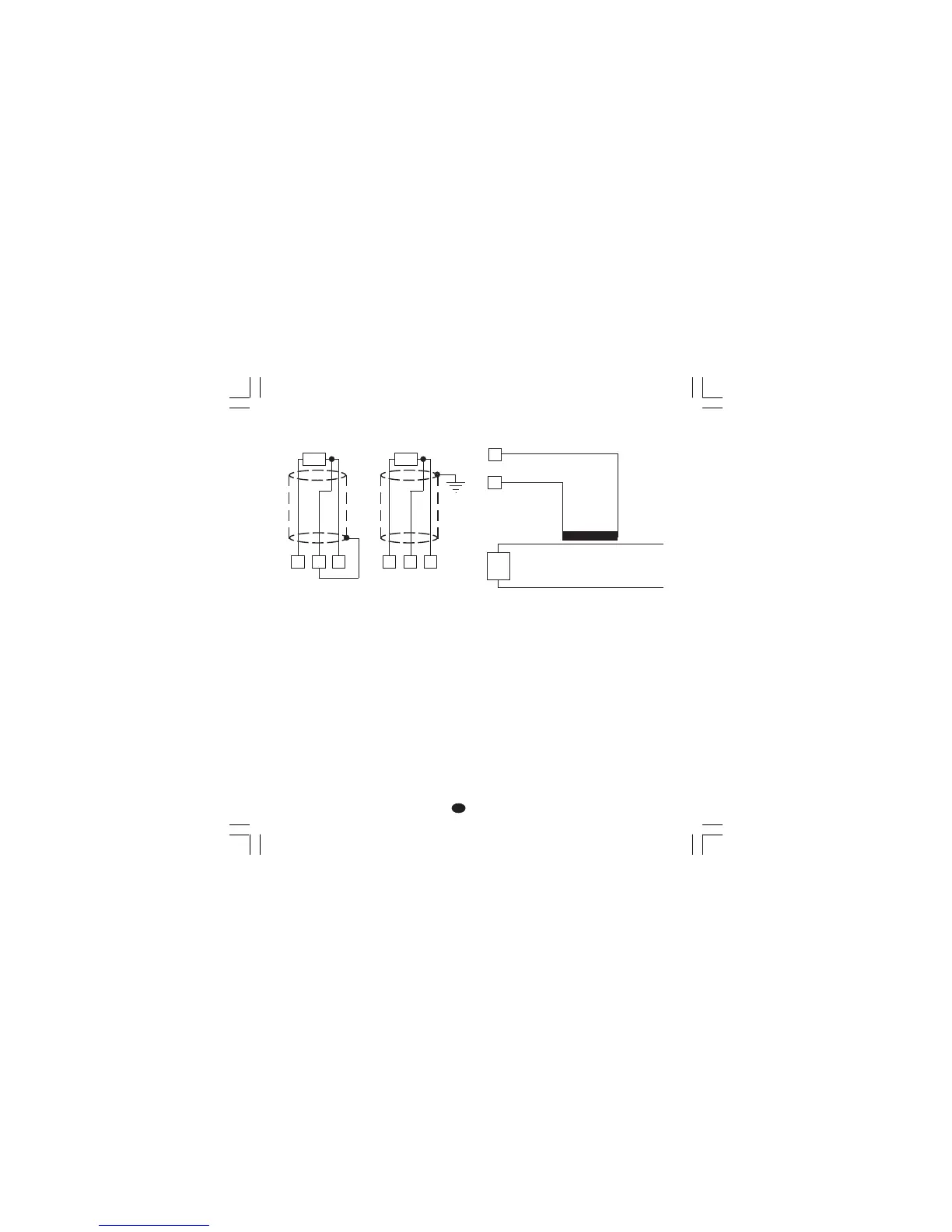

Abb.5 ANSCHLUSS DES
WIDERSTANDSTHERMOMETERS
ANMERKUNGEN:ANMERKUNGEN:
ANMERKUNGEN:ANMERKUNGEN:
ANMERKUNGEN:
1) Die Signalkabel nicht parallel oder in der
Nähe von Leistungskabeln oder Störquellen
verlegen.
2) Auf den Leitungswiderstand achten. Ein
übermäßig hoher Leitungswiderstand (über 20
Ω/Leiter) kann Meßfehler bewirken.
3) Bei Verwendung eines Abschirmkabels, den
Schutzschirm nur an einem Ende erden.
4) Die 3 Leiter müssen den gleichen Widerstand
haben.
B) EINGANG VON STROMWANDLERB) EINGANG VON STROMWANDLER
B) EINGANG VON STROMWANDLERB) EINGANG VON STROMWANDLER
B) EINGANG VON STROMWANDLER
Abb.6 ANSCHLUSS DES STROMWANDLERS
Anmerkung:
1) Der Eingangswiderstand beträgt 10Ω.
2) Der Eingangsspitzenstrom beträgt 50 mA
(50/60 Hz).
4
RTD
13 4
RTD
13
6
7
Stromwandler
Last
TMS-3-01.pmd 16/02/2005, 14.224
