5
DD
DD
D
2) Für den Netzanschluß Kabel Nr.16 AWG oder
mit größerem Querschnitt verwenden, die für
eine Temperatur von mindestens 75°C
geeignet sind.
3) Nur Kupferleiter verwenden.
4) Die Leistungskabel nicht parallel oder in der
Nähe von Signalkabeln verlegen.
5) Der Relais-und der Festkörperrelaisausgang
sind beide verfügbar. Bei Verwendung des
Relaisausgangs muß der Festkörperrelais-
ausgang (SSR-Ausgang) deaktiviert werden
(siehe Kapitel “Hardware-Voreinstellungen).
Die folgenden Empfehlungen dienen zur
Vermeidung schwerwiegender Probleme durch
die Verwendung des Ausgangs 3 oder der NC-
Kontakte des Ausgangs 1 für die Vorsteuerung
induktiver Belastungen.
INDUKTIVE BELASTUNGENINDUKTIVE BELASTUNGEN
INDUKTIVE BELASTUNGENINDUKTIVE BELASTUNGEN
INDUKTIVE BELASTUNGEN
Bei der Umschaltung induktiver Belastungen
können Einschwingzustände und Störungen
entstehen, die die Leistungen des Geräts
beeinträchtigen können.
Analoge Probleme können durch die
Umschaltung von Belastungen mittels eines
externen, zum Ausgang des Geräts in Reihe
geschalteten Kontakts, entstehen.
Abb.8 EXTERNER, ZUM AUSGANG DES
GERÄTS IN REIHE GESCHALTETER KONTAKT
C) RELAISAUSGÄNGEC) RELAISAUSGÄNGE
C) RELAISAUSGÄNGEC) RELAISAUSGÄNGE
C) RELAISAUSGÄNGE

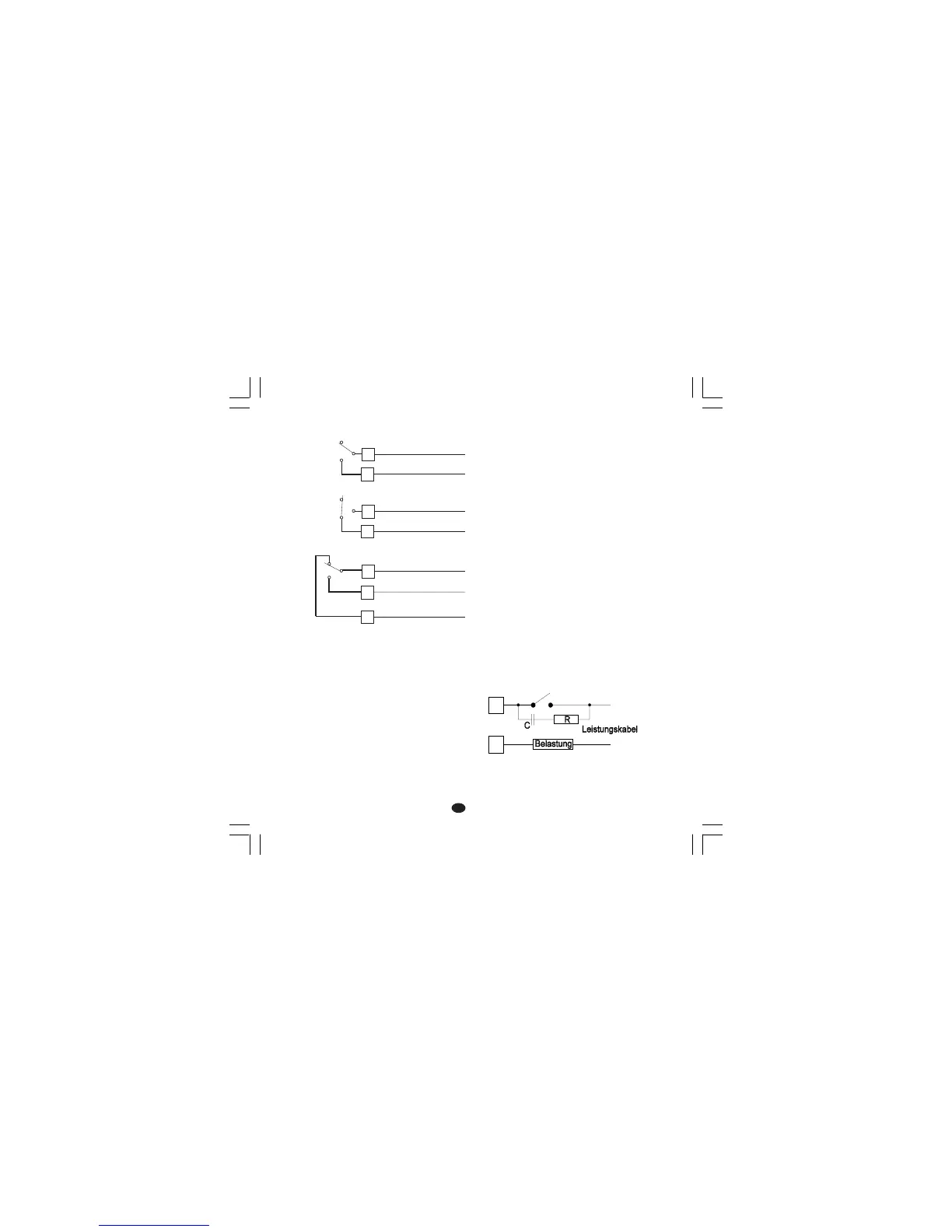

Abb.7 ANSCHLUSS DER RELAISAUSGÄNGE
Der Ausgang 2 und der NO-Kontakt des Ausgangs
1 sind mittels Varistoren gegen Belastungen
geschützt, deren induktive Komponente bis zu 0,5
A beträgt.
Die Belastbarkeit des dem Ausgang 1
entsprechenden Kontakts, beträgt 3A/250 V AC
bei ohmscher Belastung.
Die Belastbarkeit der den Ausgängen 2 und 3
entsprechenden Kontakte beträgt 2 A/250V AC bei
ohmscher Belastung.
Die Anzahl der Umschaltungen ist gleich 1x10
5
der
spezifizierten Belastbarkeit.
ANMERKUNGEN:ANMERKUNGEN:
ANMERKUNGEN:ANMERKUNGEN:
ANMERKUNGEN:
1) Zur Vermeidung elektrischer Schläge, die
Versorgung erst anschließen, nachdem alle
anderen Anschlüsse vorgenommen wurden.
22
21
OUT 1
20
C
NO
NC
10
11
AL2/HBD
(OUT 3)
C - OUT 3
NO - OUT 3
16
17
AL1/COOL
(OUT 2)
OUT 2
C - OUT 2
NO/NC
[siehe Abb.11 (J303)]
