In diesen Fällen wird empfohlen, parallel zum
externen Kontakt (oder an den internen, nicht
geschützten Kontakt) einen RC-Filter
anzuschließen wie in Abb.8 gezeigt.
Der Wert der Kapazität (C) und des Widerstands
(R) sind in der folgenden Tabelle angegeben.
In allen Fällen müssen die an die Relaisausgänge
angeschlossenen Kabel soweit wie möglich von
den Signalkabeln entfernt gehalten werden.
D) LOGIKAUSGANG FÜR DIE SSR-STEUERUNGD) LOGIKAUSGANG FÜR DIE SSR-STEUERUNG
D) LOGIKAUSGANG FÜR DIE SSR-STEUERUNGD) LOGIKAUSGANG FÜR DIE SSR-STEUERUNG
D) LOGIKAUSGANG FÜR DIE SSR-STEUERUNG

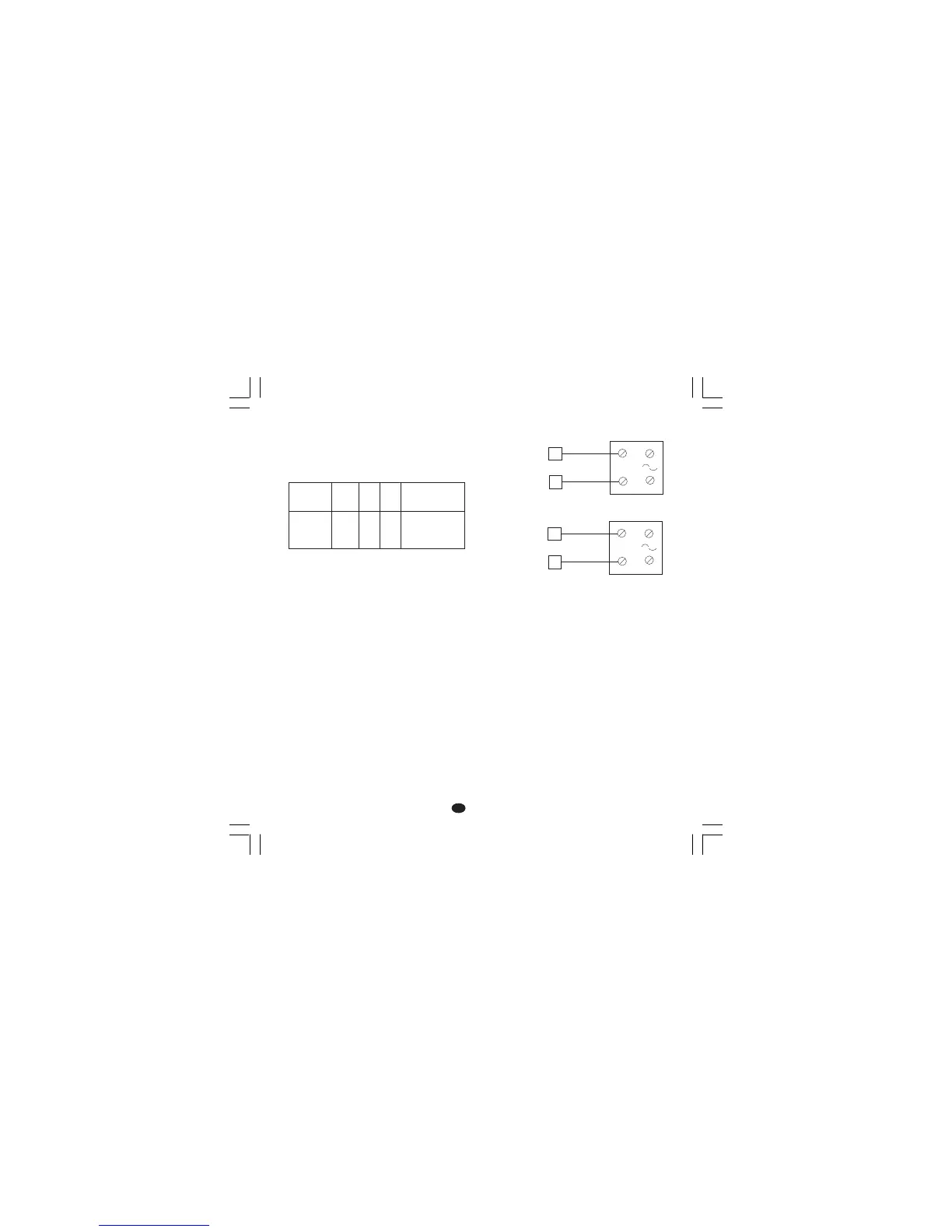

Abb. 9 ANSCHLUSS FÜR DIE
VORSTEUERUG VON
HALBLEITERRELAIS
Dieser Ausgang ist zeitproportional.
Logikstatus 0:Logikstatus 0:
Logikstatus 0:Logikstatus 0:
Logikstatus 0: Vout < 0,5 V DC
Logikstatus 1:Logikstatus 1:
Logikstatus 1:Logikstatus 1:
Logikstatus 1: Stromspitze = 20 mA.
- 14 V ± 20% @ 20 mA
- 24 V ± 20% @ 1 mA.
ANMERKUNGENANMERKUNGEN
ANMERKUNGENANMERKUNGEN
ANMERKUNGEN:
1) Diese Ausgange sind NICHT isoliert. Eine
verstärkte galvanische oder optoisolierte
Trennung zwischen der Lastversorgung und
dem Ausgang muß gemäß den CE-Richtlinien
z.B. durch ein Halbleiterrelais mit verstärktem
isoliertem Eingang sichergestellt werden.
2) Der Relais-und der Halbleiterrelaisausgang
sind beide verfügbar. Bei Verwendung des
Relaisausgangs muß der
Halbleiterrelaisausgang (SSR-Ausgang)
deaktiviert werden (siehe Kapitel “Hardware-
Voreinstellungen).
BELASTUNG
(mA)
<40 mA
<150 mA
<0.5 A
C
(µF)
0.047
0.1
0.33
R
(Ω)
100
22
47
P.
(W)
1/2
2
2
BETRIEBS-
SPANNUNG
260 V AC
260 V AC
260 V AC
_
+
_
+
_
_
+
+
18
19
14
15
OUT 1
OUT 2
(AL1/Cool.)
Halbleiterrelais
Halbleiterrelais
