Netz
von 100 V bis 240 V AC (50/60 Hz)
oder 24 V AC/DC
N
E) VERSORGUNGE) VERSORGUNG
E) VERSORGUNGE) VERSORGUNG
E) VERSORGUNG

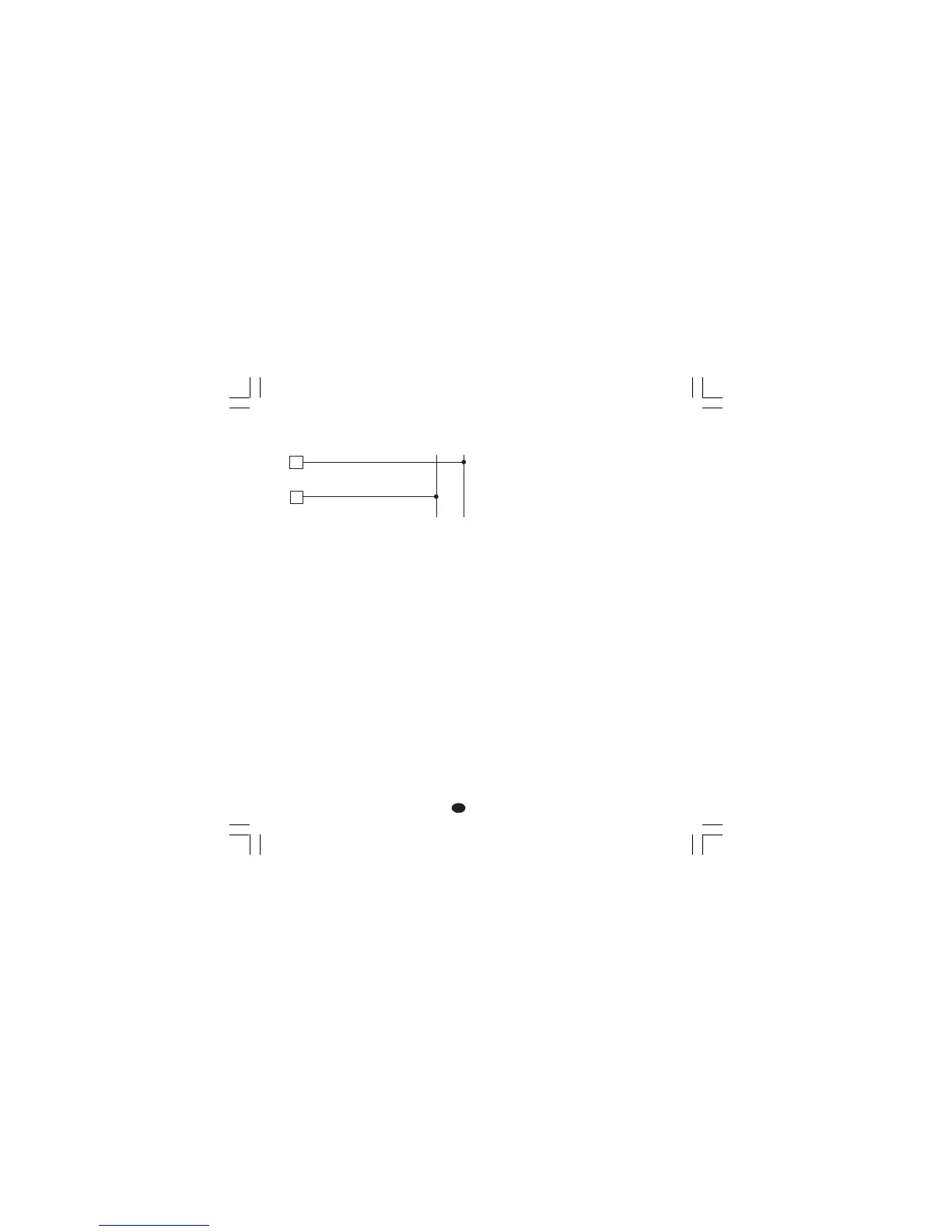

Abb.10 ANSCHLUSS AN DAS STROMNETZ
ANMERKUNGEN:ANMERKUNGEN:
ANMERKUNGEN:ANMERKUNGEN:
ANMERKUNGEN:
1) Vor dem Anschluß des Geräts an das
Stromnetz, sich vergewissern, das die
Leitungsspannung mit der auf dem Kennschild
des Geräts angegebenen Spannung
übereinstimmt.
2) Zur Vermeidung elektrischer Schläge, die
Versorgung erst anschließen, nachdem alle
anderen Anschlüsse vorgenommen wurden.
3) Für den Netzanschluß Kabel Nr.16 AWG oder
mit größerem Querschnitt verwenden, die für
eine Temperatur von mindestens 75°C
geeignet sind.
4) Nur Kupferleiter verwenden.
5) Die Signalkabel nicht parallel oder in der Nähe
von Leistungskabeln oder Störquellen
verlegen.
6) Bei der 24 V DC-Versorgung hat die Polarität
keine Bedeutung.
7) Die Versorgungskreise sind NICHT durch eine
Sicherung geschützt. Es wird daher
empfohlen, einen externen Schutz mit
folgenden Merkmalen vorzusehen:
Sicherung Typ T, 1 A, 250 V.
Im Fall einer Beschädigung der Sicherung wird
empfohlen, den gesamten Versorgungskreis
überprüfen zu lassen. Zu diesem Zweck sollte
das Gerät an den Lieferanten gesandt werden.
8) Gemäß den Sicherheitsvorschriften für ständig
an das Stromnetz angeschlossene Geräte sind
folgende Einrichtungen zu installieren:
- Ein Schalter oder Auftrenner in der
elektrischen Anlage des Gebäudes;
- Der Auftrenner muß in unmittelbarer Nähe des
Gerätes an einer für das Bedienungspersonal
leicht zugänglichen Stelle installiert werden.
- Der Schalter muß als Trennvorrichtung des
Gerätes gekennzeichnet werden.
ANMERKUNG:ANMERKUNG:
ANMERKUNG:ANMERKUNG:
ANMERKUNG: Ein Schalter oder Auftrenner kann
mehrere Geräte steuern.
9) Den eventuell für die Netzversorgung vorge-
sehenen Nulleiter an den Endverschluß 12
anschließen.
