Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
5
Lautsprecher und Cinchanschluss
SX-2000D
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen
(INPUT) des Verstärkers mittels einer Cinchleitung.
• Verbinden Sie den/die Subwoofer mittels geeigneten Kabel mit den Lautsprecher-
Ausgängen (SPEAKER OUTPUT/ - +) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Subwoofer 1 Ohm nicht
unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
•
•
•
•
•
INPUT LEVEL - Regler
• Drehen Sie den INPUT LEVEL-Regler gegen den Uhrzeigersinn auf die 9 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam den INPUT LEVEL-Regler im Uhrzeigersinn, bis Sie aus den Lautsprecher leichte
Verzerrungen hören.
• Drehen Sie den INPUT LEVEL-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
LOWPASS - Regler
• Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach oben. Die Trennfrequenz sollte bei
35Hz - 250 Hz, je nach Größe des Subwoofers liegen.
SUBSONIC - Regler
• Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach unten. Die Trennfrequenz sollte bei
15Hz - 55 Hz, je nach Größe des Subwoofers liegen.
Hinweis !
Benutzen Sie diesen Regler nur mit Bedacht. Eine zu hohe Bassanhebung kann Ihre Lautsprecher
durch Klipping/Überlastung zerstören.
BASS BOOST - Regler
• Dieser erlaubt eine Bassanhebung stufenlos von 0dB bis +15dB.
PHASE SHIFT - Regler
• Dieser erlaubt eine Drehung der Phase von 0 - 180 Grad.
•
•
•

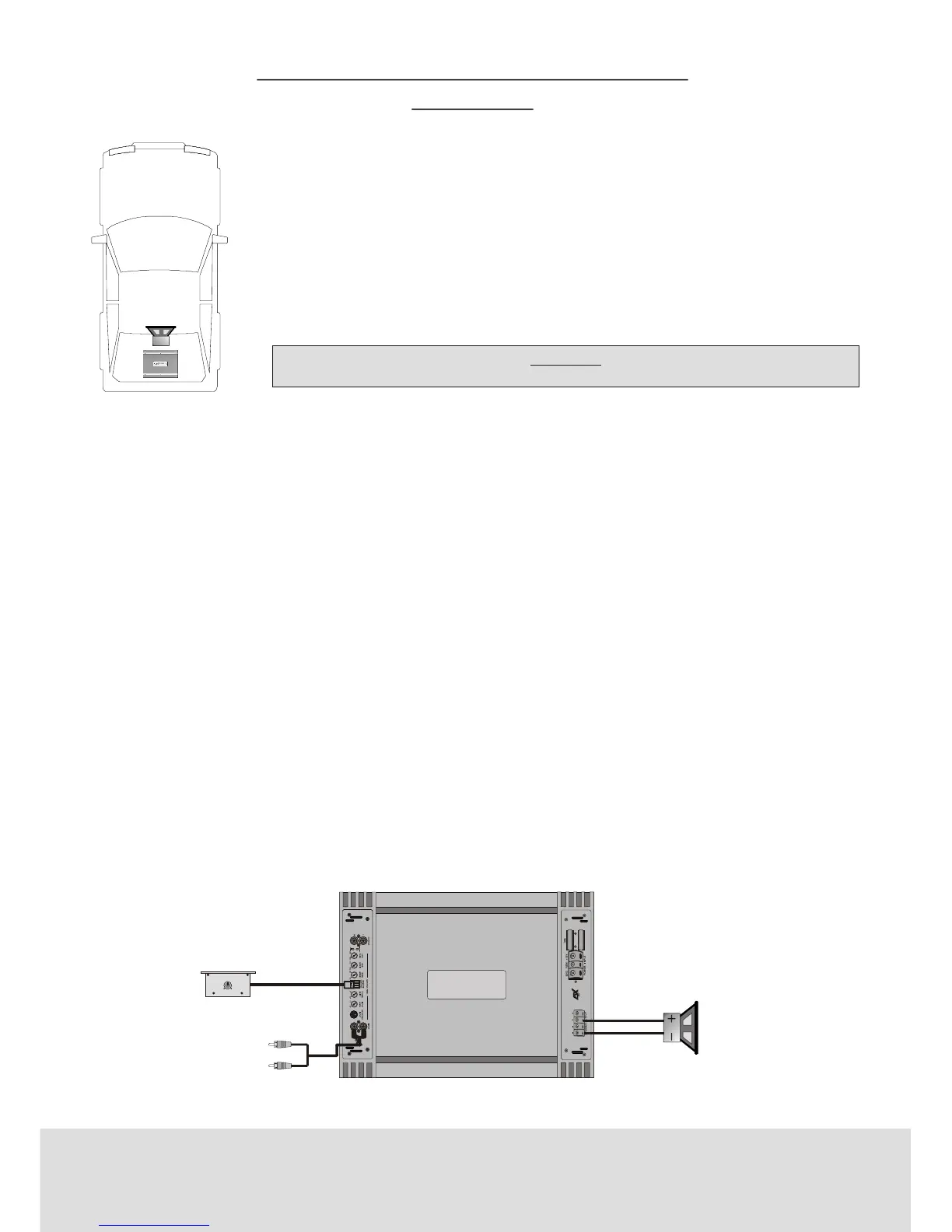

Subwoofer 1 - 8 Ohm
Es kann bei Bedarf noch ein
zweiter Subwoofer ange-
schlossen werden
Cinchleitung von Steuergerät
mit Cincheingang (INPUT)
verbinden.
Kabel der Bass-Fernbedienung
mit REMOTE CONTROL -
Eingang verbinden.
REMOTEREMOTE
0dB 12dB
