Mode d’emploi
Interrupteur de sécurité TZ…
Contrôle et entretien
AVERTISSEMENT
Risque de blessures graves par perte de la fonc‑
tion de sécurité.
f En cas d’endommagement ou d’usure, il est né‑
cessaire de remplacer entièrement l’interrupteur
avec l’élément d’actionnement. Le remplacement
de composants ou de sous‑ensembles n’est pas
autorisé.
f Vérifiez le fonctionnement correct de l’appareil
à intervalles réguliers et après tout défaut
ou erreur. Pour connaître les intervalles de
temps possibles, veuillez consulter la norme
ENISO14119:2013, paragraphe8.2.
Pour garantir un fonctionnement irréprochable et
durable, il convient de vérifier les points suivants:
f Fonction de commutation correcte
f Bonne fixation de tous les composants
f Dommages, encrassement important, dépôts
et usure
f Étanchéité à l’entrée du câble
f Serrage des connexions ou des connecteurs.
Info: l’année de construction figure dans le coin
inférieur droit de la plaque signalétique.
Clause de non-responsabilité et
garantie
Tout manquement aux instructions d’utilisation men‑
tionnées ci‑dessus, aux consignes de sécurité ou à
l’une ou l’autre des opérations d’entretien entraînerait
l’exclusion de la responsabilité et l’annulation de la
garantie.
Remarques concernant
Pour les appareils avec entrée de câble:
Pour que l’utilisation soit conforme aux exigences
de , utiliser un câble de cuivre adapté pour la
plage de température 60/75°C.
Pour les appareils avec connecteur:
Pour que l’utilisation soit conforme aux exigences
de , utiliser une alimentation de classe2
conforme à UL1310. Les câbles de raccordement
des interrupteurs de sécurité installés sur un site
doivent être séparés des autres câbles électriques,
mobiles ou fixes, et des autres composants actifs
non isolés, d’une distance minimale de 50,8mm, si
ceux‑ci présentent une tension supérieure à 150V.
Ceci n’est pas nécessaire si les câbles mobiles sont
munis de matériaux isolants adaptés, présentant
une résistance diélectrique égale ou supérieure
aux autres composants importants de l’installation.
Déclaration UE de conformité
La déclaration de conformité fait partie intégrante
du mode d’emploi.
Vous trouverez aussi la déclaration UE de conformité
dans son intégralité sur le site www.euchner.com.
Indiquez pour ce faire le code article de votre appa‑
reil dans la recherche. Le document est disponible
sous Téléchargements.
Service
Pour toute réparation, adressez‑vous à:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden‑Echterdingen
Téléphone du service clientèle:
+49 711 7597‑500
E-mail:
support@euchner.de
Internet:
www.euchner.com
Caractéristiques techniques
Paramètre Valeur
Matériau du boîtier Alliage léger moulé sous pression
Indice de protection
Entrée de câble
Connecteur
IP67
IP65
Durée de vie mécanique 1x10
6
manœuvres
Température ambiante ‑25…+80°C
Degré de pollution
(externe, selon EN60947‑1)
3 (industrie)
Position de montage Au choix
Vitesse d’attaque max. 20 m/min
Force de retrait (non verrouillé) 30 N
Force de retenue 10 N
Force d’actionnement max. 35 N
Fréquence d’actionnement 1200/h
Principe de commutation Élément de contact à action
dépendante
Matériau des contacts Alliage argent doré par soufflage
Type de raccordement
TZ…
TZ…SR6
TZ…SR11
TZ…RC18
Entrée de câble M20x1.5
Connecteur SR6, 6broches+PE
Connecteur SR11, 11bro‑
ches+PE
Connecteur RC18, 18bro‑
ches+PE
Section de raccordement
(flexible/rigide)
0,34…1,5 mm²
Tension assignée d’isolement
TZ…M, TZ…SR6
TZ…SR11
TZ…RC18
U
i
= 250 V
U
i
= 50 V
U
i
= 110 V
Tension assignée de tenue aux chocs
TZ…M, TZ…SR6
TZ…SR11, TZ…RC18
U
imp
= 2,5 kV
U
imp
= 1,5 kV
Courant conditionnel de
court‑circuit
100 A
Tension de commutation min.
à 10 mA
12 V
Catégorie d’emploi selon EN60947‑5‑1
TZ…M, TZ…SR6 AC‑15 4 A 230 V /
DC‑13 4 A 24 V
TZ…SR11 AC‑15 4 A 50 V /
DC‑13 4 A 24 V
TZ…RC18 AC‑15 4 A 110 V /
DC‑13 4 A 24 V
Pouvoir de coupure min.
à24V
1 mA
Protection contre les
courts‑circuits (fusible de com‑
mande) selon IEC60269‑1
4 A gG
Courant thermique conv. I
th
4 A
Tension de service/ puissance de l’électroaimant
TZ…024 AC/DC 24 V (+10%/‑15%) 10 W
TZ…110 AC 110 V (+10%/‑15%) 10 W
TZ…230 AC 230 V (+10%/‑15%) 10 W
Facteur de marche ED 100 %
Force de maintien F
max
F
Zh
LANGUETTE‑Z‑G…,
LANGUETTE ARTICULEE‑Z‑… 2000N 1500N
Limitations à une température ambiante sup. à +70. .. +80°C
Catégorie d’emploi selon EN60947‑5‑1
TZ…SR6 AC‑15 2 A 230 V /
DC‑13 2 A 24 V
TZ…SR11 AC‑15 2 A 50 V /
DC‑13 2 A 24 V
Courant thermique conv. I
th
2 A
Protection contre les
courts‑circuits selon
IEC60269‑1
2 A gG
Valeurs de fiabilité selon ENISO13849-1
1)
B
10D
avec DC‑13 100mA/24V
3 x 10
6
1) Date d’édition, voir le certificat de conformité

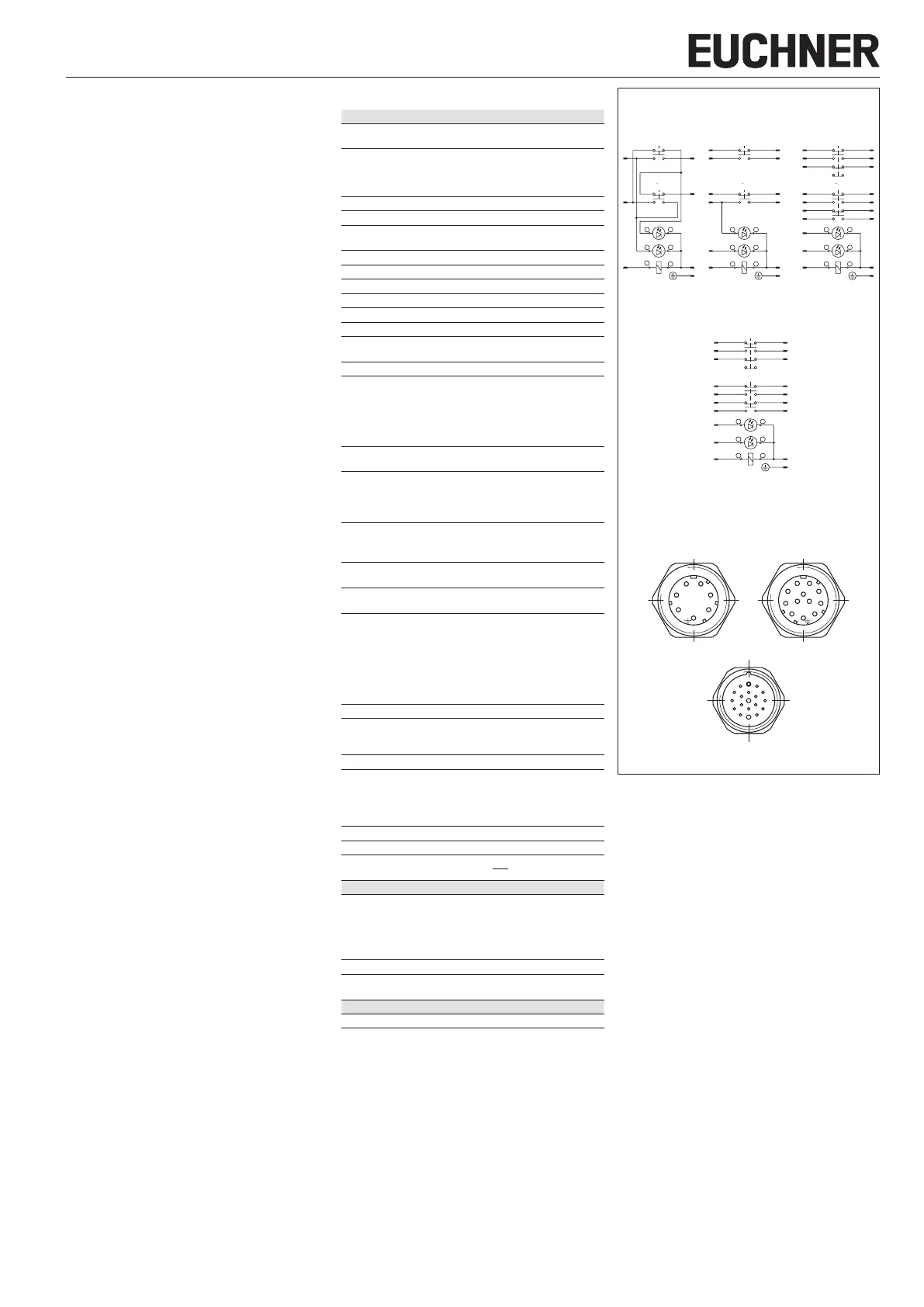

Fig. 3: Repérage des bornes et affectation des
broches
1
6
5
4
3
2
911
10
54
63
72
81
7
8
9
10
11
17
16
15
18
1
2
3
4
5
14
13
6
19
12
Vue du côté connecteur de l’interrupteur de sécurité
TZ..RC18
TZ..SR6 TZ..SR11
PE
3
1
1413
21 22
62
UK
SK
13
21 22
14 14
2221
13
4
3
5
6
LED
RD
2
1
16
15
41
33
42
34
14
87
13
10
2221
13 14 1817
9
3
1211
21 22
6
LEDGN
5
4
PE/12
11
12
19
UK
SK
34
42
33
41
SK
UK
3
86
9
PE
4
2
LEDG
N
2221
13 14
11
10 1
7
5
1
2
LEDRD
65
34
4
3
56
LEDRD
21
LEDGN
5
4
Représentation: protecteur fermé, languette verrouillée
TZ..SR6 TZ..SR11 TZ..RC18
4
3
5
6
LED
RD
2
1
16
15
41
33
42
34
14
87
13
10
2221
13 14 1817
9
3
1211
21 22
4
LEDGN
19
6
PE/12
11
12
5
UK
SK
34
42
33
41
TZ..RC18...C1826
