Betriebsanleitung
Sicherheitsschalter TZ…
Haftungsausschluss und
Gewährleistung
Wenn die o. g. Bedingungen für den bestimmungsge‑
mäßen Gebrauch nicht eingehalten werden oder wenn
die Sicherheitshinweise nicht befolgt werden oder
wenn etwaige Wartungsarbeiten nicht wie gefordert
durchgeführt werden, führt dies zu einem Haftungs‑
ausschluss und dem Verlust der Gewährleistung.
Hinweise zu
Für Geräte mit Leitungseinführung gilt:
Für den Einsatz und die Verwendung gemäß den
Anforderungen von ist eine Kupferleitung für
den Temperaturbereich 60/75°C zu verwenden.
Für Geräte mit Steckverbinder gilt:
Für den Einsatz und die Verwendung gemäß den
Anforderungen von muss eine Class 2 Span‑
nungsversorgung nach UL1310 verwendet werden.
Am Einsatzort installierte Anschlussleitungen von Si‑
cherheitsschaltern müssen räumlich von beweglichen
und fest installierten Leitungen und nicht isolierten
aktiven Teilen anderer Anlagenteile, die mit einer Span‑
nung von über 150V arbeiten, so getrennt werden,
dass ein ständiger Abstand von 50,8mm eingehalten
wird. Es sei denn, die beweglichen Leitungen sind
mit geeigneten Isoliermaterialien versehen, die eine
gleiche oder höhere Spannungsfestigkeit gegenüber
den anderen relevanten Anlagenteilen besitzen.
EU-Konformitätserklärung
Die Konformitätserklärung ist Bestandteil der Be‑
triebsanleitung.
Die vollständige EU‑Konformitätserklärung finden
Sie auch unter www.euchner.de. Geben Sie dazu die
Bestellnummer Ihres Geräts in die Suche ein. Unter
Downloads ist das Dokument verfügbar.
Service
Wenden Sie sich im Servicefall an:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden‑Echterdingen
Servicetelefon:
+49 711 7597‑500
E-Mail:
support@euchner.de
Internet:
www.euchner.de
Technische Daten
Parameter Wert
Gehäusewerkstoff Leichtmetall‑Druckguss
Schutzart
Leitungseinführung
Steckverbinder
IP67
IP65
Mechanische Lebensdauer 1x10
6
Schaltspiele
Umgebungstemperatur ‑25…+80°C
Verschmutzungsgrad
(extern, nach EN60947‑1)
3 (Industrie)
Einbaulage beliebig
Anfahrgeschwindigkeit max. 20 m/min
Auszugskraft (nicht zugehalten) 30 N
Rückhaltekraft 10 N
Betätigungskraft max. 35 N
Betätigungshäufigkeit 1200/h
Schaltprinzip Schleichschaltglied
Kontaktwerkstoff Silberlegierung hauchvergoldet
Anschlussart
TZ…
TZ…SR6
TZ…SR11
TZ…RC18
Leitungseinführung M20x1,5
Steckverbinder SR6, 6‑polig+PE
Steckverbinder SR11, 11‑polig+PE
Steckverbinder RC18, 18‑polig+PE
Anschlussquerschnitt (flexibel/
starr)
0,34…1,5 mm²
Bemessungsisolationsspannung
TZ…M, TZ…SR6
TZ…SR11
TZ…RC18
U
i
= 250 V
U
i
= 50 V
U
i
= 110 V
Bemessungsstoßspannungsfestigkeit
TZ…M, TZ…SR6
TZ…SR11, TZ…RC18
U
imp
= 2,5 kV
U
imp
= 1,5 kV
Bedingter Kurzschlussstrom 100 A
Schaltspannung min.
bei 10mA
12 V
Gebrauchskategorie nach EN60947‑5‑1
TZ…M, TZ…SR6 AC‑15 4 A 230 V /
DC‑13 4 A 24 V
TZ…SR11 AC‑15 4 A 50 V /
DC‑13 4 A 24 V
TZ…RC18 AC‑15 4 A 110 V /
DC‑13 4 A 24 V
Schaltstrom min. bei 24V 1 mA
Kurzschlussschutz (Steuer‑
sicherung) nach IEC60269‑1
4 A gG
Konv. thermischer Strom I
th
4 A
Magnetbetriebsspannung/Magnetleistung
TZ…024 AC/DC 24 V (+10%/‑15%) 10 W
TZ…110 AC 110 V (+10%/‑15%) 10 W
TZ…230 AC 230 V (+10%/‑15%) 10 W
Einschaltdauer ED 100 %
Zuhaltekraft F
max
F
Zh
BETAETIGER‑Z‑G…,
RADIUSBETAETIGER‑Z‑… 2000N 1500N
Einschränkungen bei Umgebungstemperatur größer +70 ... +80 °C
Gebrauchskategorie nach EN60947‑5‑1
TZ…SR6 AC‑15 2 A 230 V /
DC‑13 2 A 24 V
TZ…SR11 AC‑15 2 A 50 V /
DC‑13 2 A 24 V
Konv. thermischer Strom I
th
2 A
Kurzschlussschutz
nach IEC 60269‑1
2 A gG
Zuverlässigkeitswerte nach ENISO13849-1
1)
B
10D
bei DC‑13 100mA/24V
3 x 10
6
1) Ausgabedatum siehe EU‑Konformitätserklärung

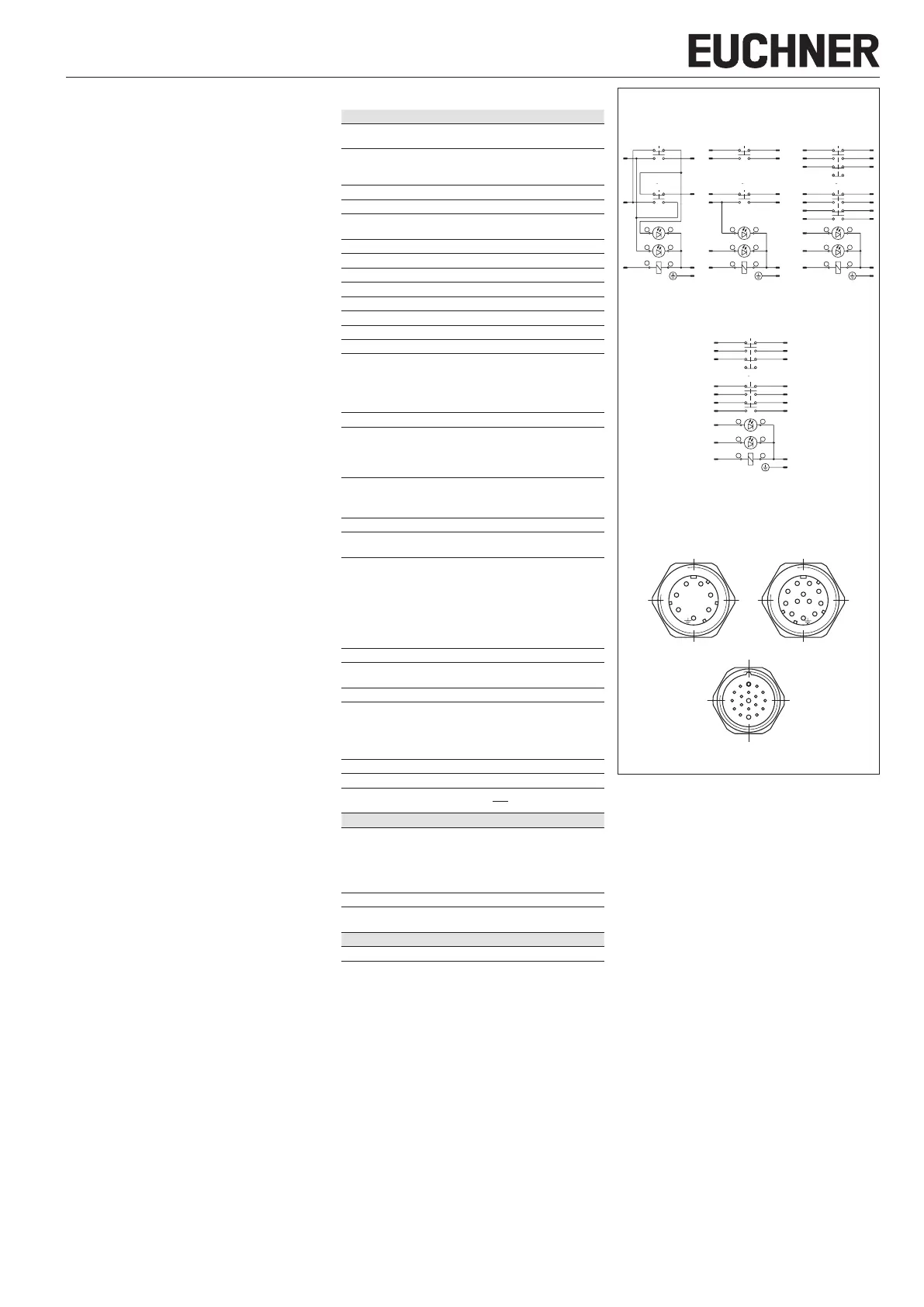

Bild 3: Anschluss- und Steckerbelegung
1
6
5
4
3
2
911
10
54
63
72
81
7
8
9
10
11
17
16
15
18
1
2
3
4
5
14
13
6
19
12
Ansicht auf Steckseite des Sicherheitsschalters
TZ..RC18
TZ..SR6 TZ..SR11
PE
3
1
1413
21 22
62
UK
SK
13
21 22
14 14
2221
13
4
3
5
6
LED
RD
2
1
16
15
41
33
42
34
14
87
13
10
2221
13 14 1817
9
3
1211
21 22
6
LEDGN
5
4
PE/12
11
12
19
UK
SK
34
42
33
41
SK
UK
3
86
9
PE
4
2
LEDG
N
2221
13 14
11
10 1
7
5
1
2
LEDRD
65
34
4
3
56
LEDRD
21
LEDGN
5
4
Darstellung: Schutzeinrichtung geschlossen, Betätiger verriegelt
TZ..SR6 TZ..SR11 TZ..RC18
4
3
5
6
LED
RD
2
1
16
15
41
33
42
34
14
87
13
10
2221
13 14 1817
9
3
1211
21 22
4
LEDGN
19
6
PE/12
11
12
5
UK
SK
34
42
33
41
TZ..RC18...C1826
