Leichte Druckspuren auf der Kupplungskugel sind normal und beeinträchtigen die Funktion nicht



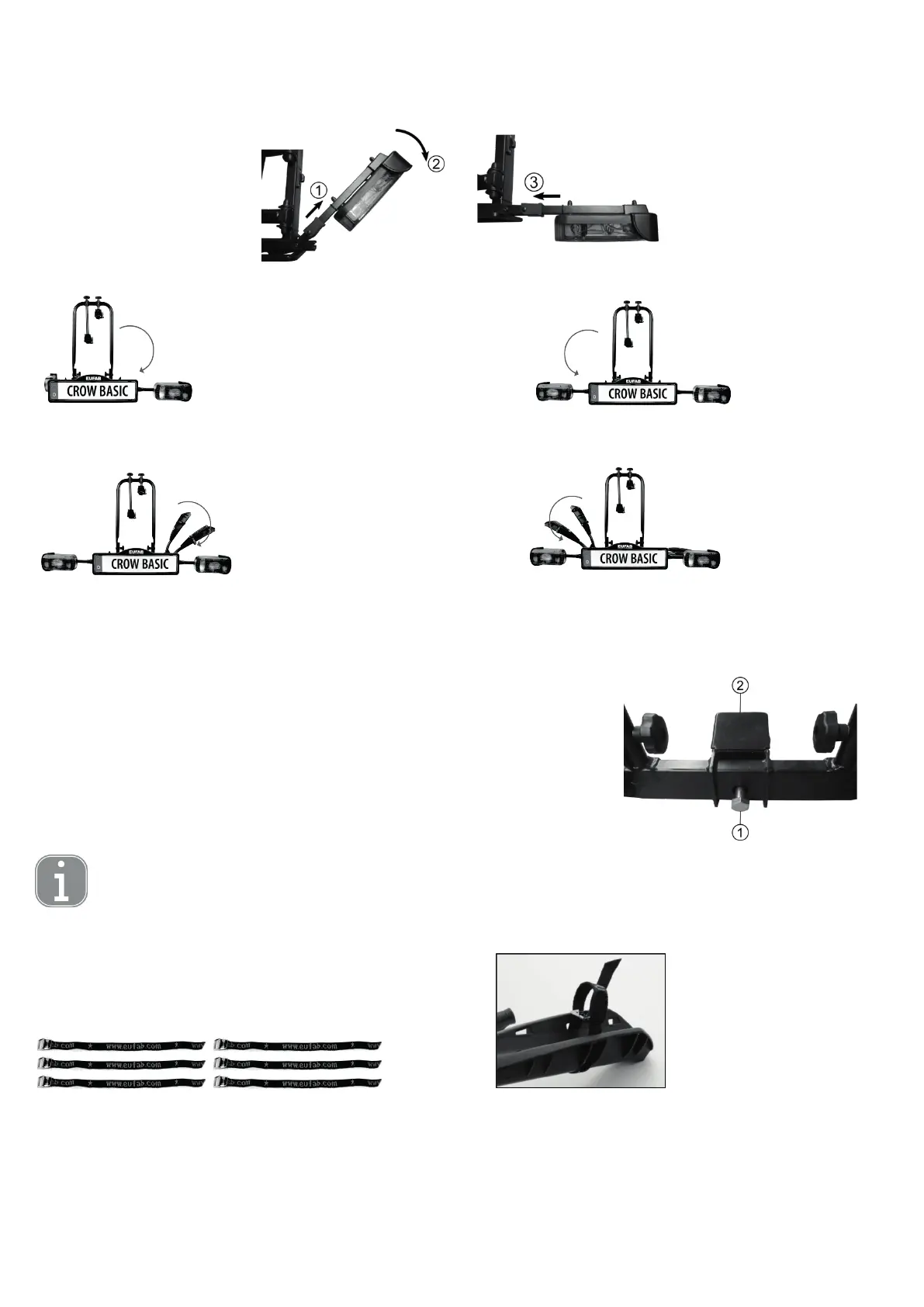

Klappen Sie den Fahrradträger, wie auf den folgenden Bildern dargestellt, auseinander.

Um den Fahrradträger auseinander zu klappen, beginnen Sie mit dem Ausschwenken der Rückleuchten. Die Leuchtenträger sind am Trägertisch eingeclipst.

Ziehen Sie die Leuchtenträger aus den Clips heraus. Ziehen Sie die Verriegelung (Position 1 in Bild 12) zurück. Halten Sie die Verriegelung in dieser Position

fest. Schwenken Sie den Leuchtenträger ganz aus (Position 2 in Bild 12). Lassen Sie jetzt die Verriegelung los (Position 3 in Bild 12), der Leuchtenträger ist jetzt

gegen ein Einklappen gesichert.

5.2 Auseinanderklappen des Fahrradträgers

1. Ausklappen der rechten Rückleuchte

3. Ausklappen der rechten Radschienen

2. Ausklappen der linken Rückleuchte

Bild 12: Verriegelung Leuchtenträger

4. Ausklappen der linken Radschienen

Bild 13: Schraubbasis



Achten Sie auf eine unbeschädigte, saubere und fettfreie Anhängerkupplung. Entfernen Sie eventuell vorhandenen Lack von der Kupplungskugel.

Bevor Sie den Fahrradträger auf die Anhängerkupplung setzen, machen Sie sich mit dem Schnellverschlusssystem vertraut.

Der Fahrradträger wird mit der Basis von oben waagerecht auf die Anhängerkupplung gesetzt. Setzen

Sie die Schraube M16 (Position 1 in Bild 13) in die Basis (Position 2 in Bild 13) ein. Ziehen Sie die Schrau-

be M16 leicht fest und richten Sie den Fahrradträger parallel zum Fahrzeugheck aus. Ziehen Sie nun die

Schraube M16 mit dem Montageschlüssel so fest an, bis der Träger sicher befestigt ist und sich nicht

mehr verdrehen lässt.

Überprüfen Sie regelmäßig den festen Sitz des Trägers auf der Anhängerkupplung ebenso die Funktion

der Lichtanlage.

5.3 Montage des Fahrradträgers auf der Anhängerkupplung



Schieben Sie die kurzen Spanngurte von innen nach außen unter dem Radhalter herum und dann wieder von außen nach innen durch die Langlöcher des

Radhalters (siehe Bild 15). Für das Hinterrad des Fahrrads benutzen Sie das mittlere Langloch des Radhalters, für das Vorderrad die beiden äußeren Langlöcher

(zwei Spanngurte gegen Verdrehen des Vorderrades).

5.4 Montage der kurzen Spanngurte

Bild 14: 6 x kurzer Spanngurt Bild 15: Montage Spanngurte


