EUFAB CROW BASIC User Manual

5
Der Fahrradträger muss noch komplettiert werden. Nehmen Sie alle Bauteile aus der Verpackung und legen diese übersichtlich hin. Jeder Arbeitsschritt wird
beschrieben und zeigt Ihnen, welche Bauteile Sie für die Montage des Fahrradträgers benötigen.
Drehen Sie die beiden Kreuzschlitzschrauben aus dem hinteren Querträger des Fahrradträgers heraus.
Setzen Sie die Schrauben in den Kennzeichenhalter ein und schrauben Sie ihn am Fahrradträger fest, wie in Bild 5 dargestellt. Achten Sie darauf, dass das
Kennzeichen mittig und auf gleicher Höhe wie die Kennzeichenbeleuchtung ist.
Setzen Sie den U-Bügel (4) auf die Befestigungshülsen des Fahrradträgers und schrauben Sie ihn mit den Schlossschrauben (3), Unterlegscheiben (2) und
Knaufmuttern (1) fest, wie auf den Bildern 2 und 3 dargestellt.
1 Knaufmutter M8
2 Unterlegscheibe M8
3 Schlossschraube M8 x 60
4 U-Bügel mit Rahmenhalter

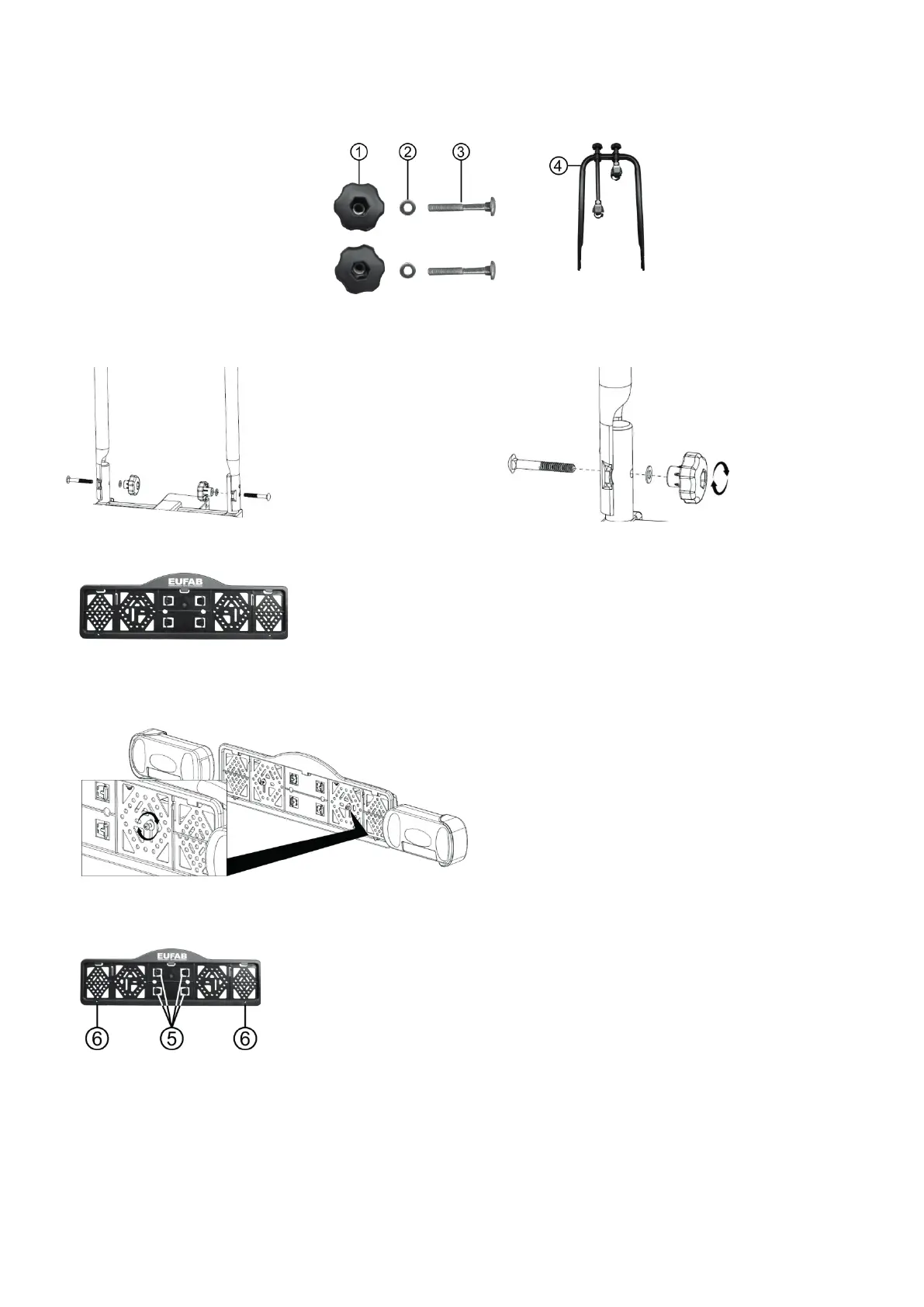

Bild 1: Montagematerial U-Bügel
Bild 2: Montage U-Bügel Bild 3: Festschrauben U-Bügel
Bild 4: Kennzeichenhalter
Bild 5: Montage Kennzeichenhalter
5.1 Komplettierung des Fahrradträgers
5.1.2 Montage des Kennzeichenhalters
5.1.1 Montage des U-Bügels
5. Bedienungsanleitung


 


Die Montageclips (5) für die Befestigung des Kennzeichens benden sich als Ausdrückteile im Kennzeichenhalter. Brechen Sie zwei der Clips heraus. Schieben
Sie das Kennzeichen in den Halter, danach drücken Sie die Clips in die Aussparungen (6) um das Kennzeichen zu befestigen.

Bild 6: Montage des Kennzeichens

EUFAB CROW BASIC Specifications

General

Brand	EUFAB
Model	CROW BASIC
Category	Automobile Accessories
Language	English

Summary

Proper Use of the Product

Scope of Delivery

Specifications

Coupling Requirements

Specifies requirements for the trailer tow bar to ensure safe mounting of the bicycle rack.

Safety Precautions

Driving with Mounted Rack

Warnings regarding altered vehicle dynamics, speed limits, and steering operations.

Preventing Bicycle Loss

Instructions on securing straps correctly to prevent bicycles from detaching during transit.

Rack Mounting Integrity

Importance of complete assembly and avoiding protruding parts for safe operation and to prevent injury.

Overload & Tailgate Risks

Consequences of exceeding payload and risks associated with vehicle tailgate operation or opening.

Operating Instructions

Mounting U-shaped Bracket

Detailed steps and parts list for attaching the U-shaped bracket to the bicycle rack.

Mounting License Plate Holder

Procedure for attaching the license plate holder to the rear cross-bracket of the bicycle rack.

Unfolding the Bicycle Rack

Instructions on how to unfold the bicycle rack from its folded state for use.

Mounting Rack to Tow Bar

Step-by-step guide to securely attach the bicycle rack to the vehicle's trailer tow bar.

Securing Bicycle Tensioning Straps

How to correctly attach the tensioning straps to secure the bicycle wheels to the rack for transport.

Mounting Bicycles to Rack

Detailed steps for placing and securing bicycles onto the rack using frame and wheel straps.

Folding Bicycle Rack for Storage

Instructions on how to fold the wheel rails and light mounts for compact storage.

Maintenance and Care

Environmental Protection Notes

Contact Information
