EVGA P55 Micro V - 24-ピン Atx 電源 (Atxpower); 4-ピン Atx 12 V 電源 (Atx_Cpu)

16

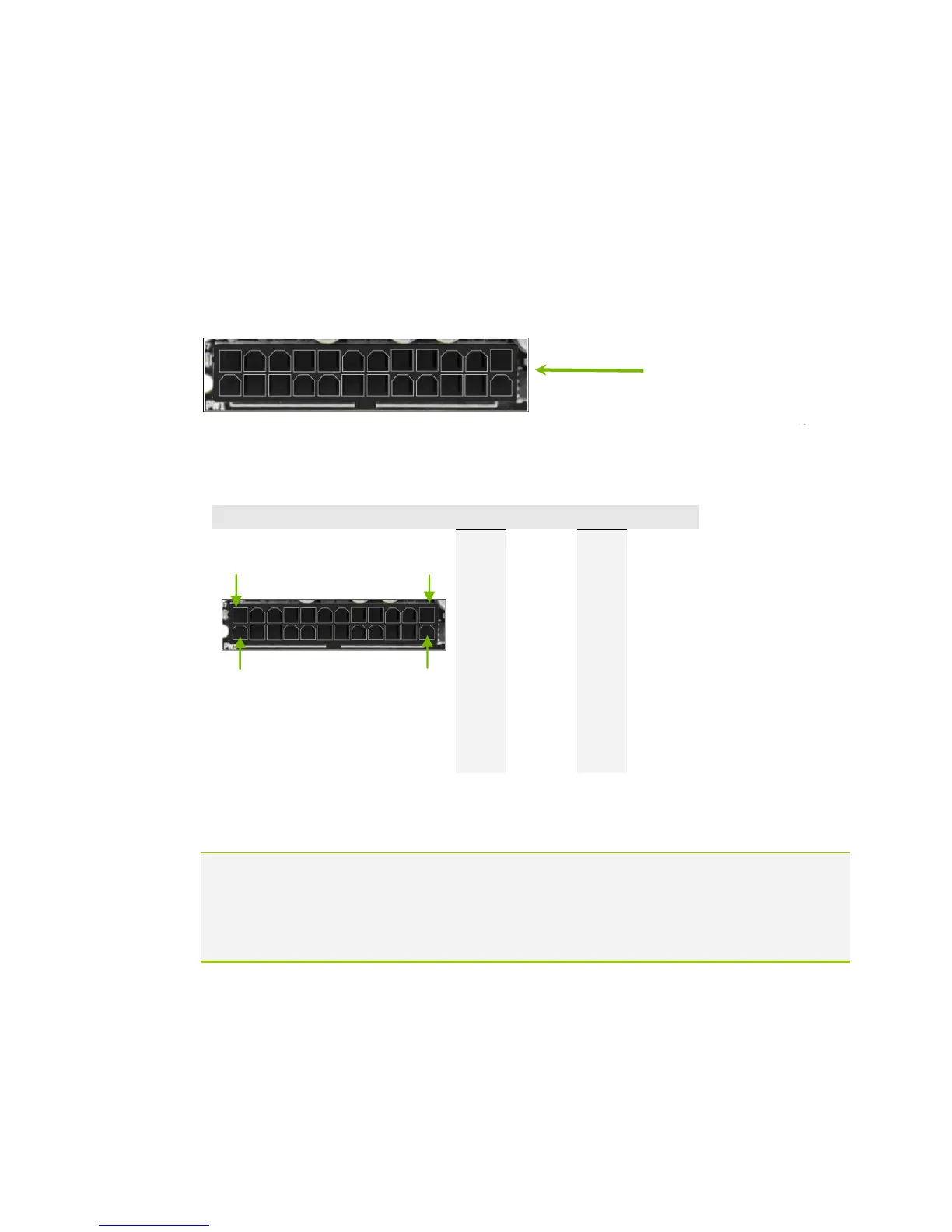

24-ピン ATX 電源 (ATXPOWER)
ATXPOWER は DIMM スロットの隣に、ボードの縁のに沿って置かれる主電源用のコネクタです。電源
供給ケーブルとピンは適切にマザーボード上のコネクタに合わせて付けられていることを確認します。電
源供給ケーブルをコネクタにしっかりと埋め込み、それは安全であることを確認してください。
コネクタ
ピン
信号
ピン
信号
1
+3.3V
13
+3.3V
2
+3.3V
14
-12V
3
GND
15
GND
4
+5V
16
PS_ON
5
GND
17
GND
6
+5V
18
GND
7
GND
19
GND
8
PWROK
20
RSVD
9
+5V_AUX
21
+5V
10
+12V
22
+5V
11
+12V
23
+5V
12
+3.3V
24
GND
4-ピン ATX 12V 電源 (ATX_CPU)
ATX_CPU 4 ピンまたは 8 ビン ATX 12V 電源コネクタは、CPU に電力を提供するために使用されます。
固定されるまでコネクタにピンを合わせて、しっかり押します。8 ピンのコネクタの場合は、4 本のピ
ンがネクタに張り出します。
電源コネクタ
電源ユニットから電源ケーブ
ルを ATXPOWER に差し込み
ます。
1
12
13
24
