24 脚位 ATX 电源(ATXPOWER)
4 脚位 ATX 12 伏特电源 (ATX_CPU)
 内部接头
前置面板
 Serial ATA II 接口
 扩展卡插槽

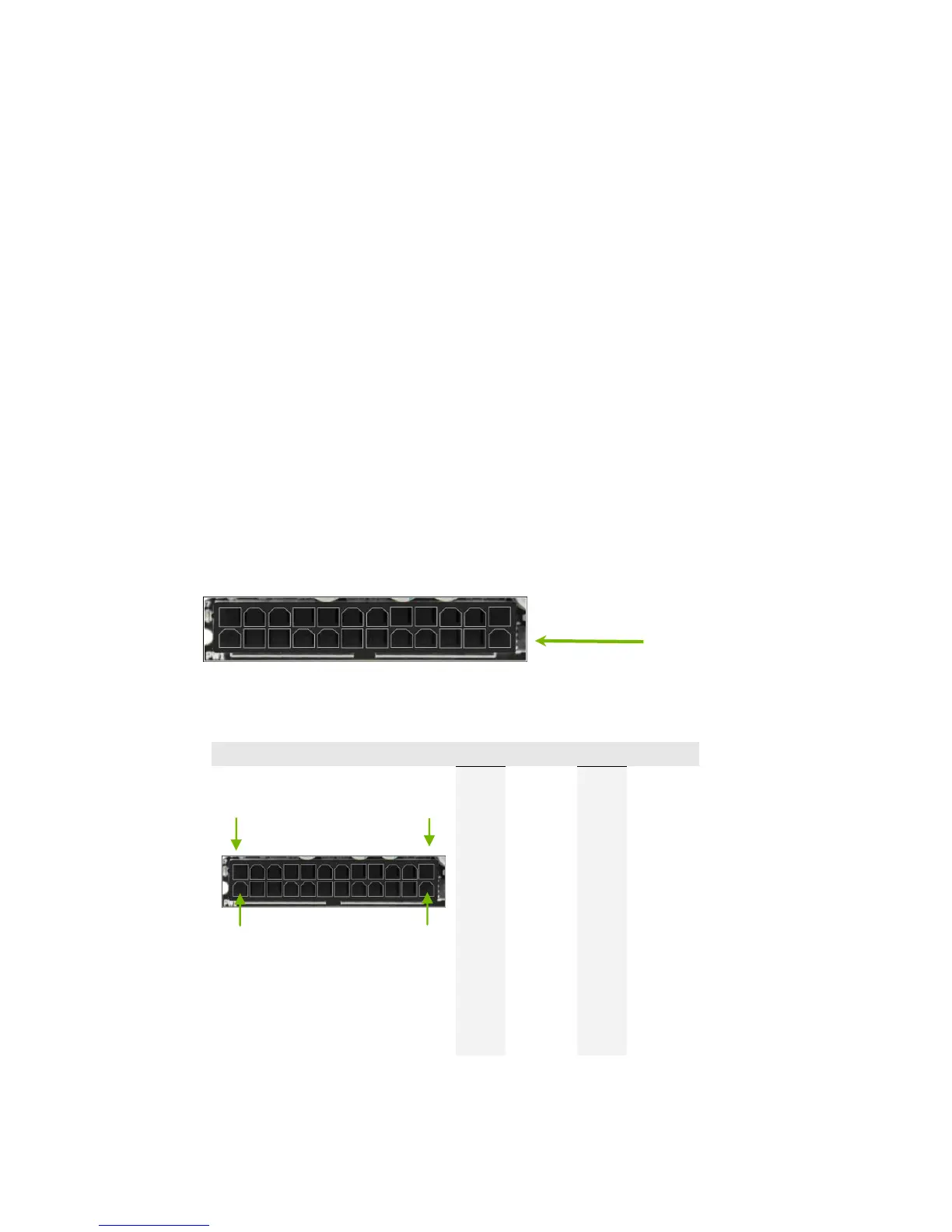

24 脚位 ATX 电源(ATXPOWER)
ATXPOWER 是主要的电源插槽，位置靠近主板边缘的内存插槽旁。请确认电源供应电缆的针脚
已与主板上的插槽对齐。将电源供应电缆平稳地插入电源插槽，并确保它已连接稳固。
插槽
针脚
信号
针脚
信号
1
+3.3V
13
+3.3V
2
+3.3V
14
-12V
3
GND
15
GND
4
+5V
16
PS_ON
5
GND
17
GND
6
+5V
18
GND
7
GND
19
GND
8
PWROK
20
RSVD
9
+5V_AUX
21
+5V
10
+12V
22
+5V
11
+12V
23
+5V
12
+3.3V
24
GND
电源插槽
将电源供应电缆从系统电源供
应器连接至 ATXPOWER
1
12
13
24
