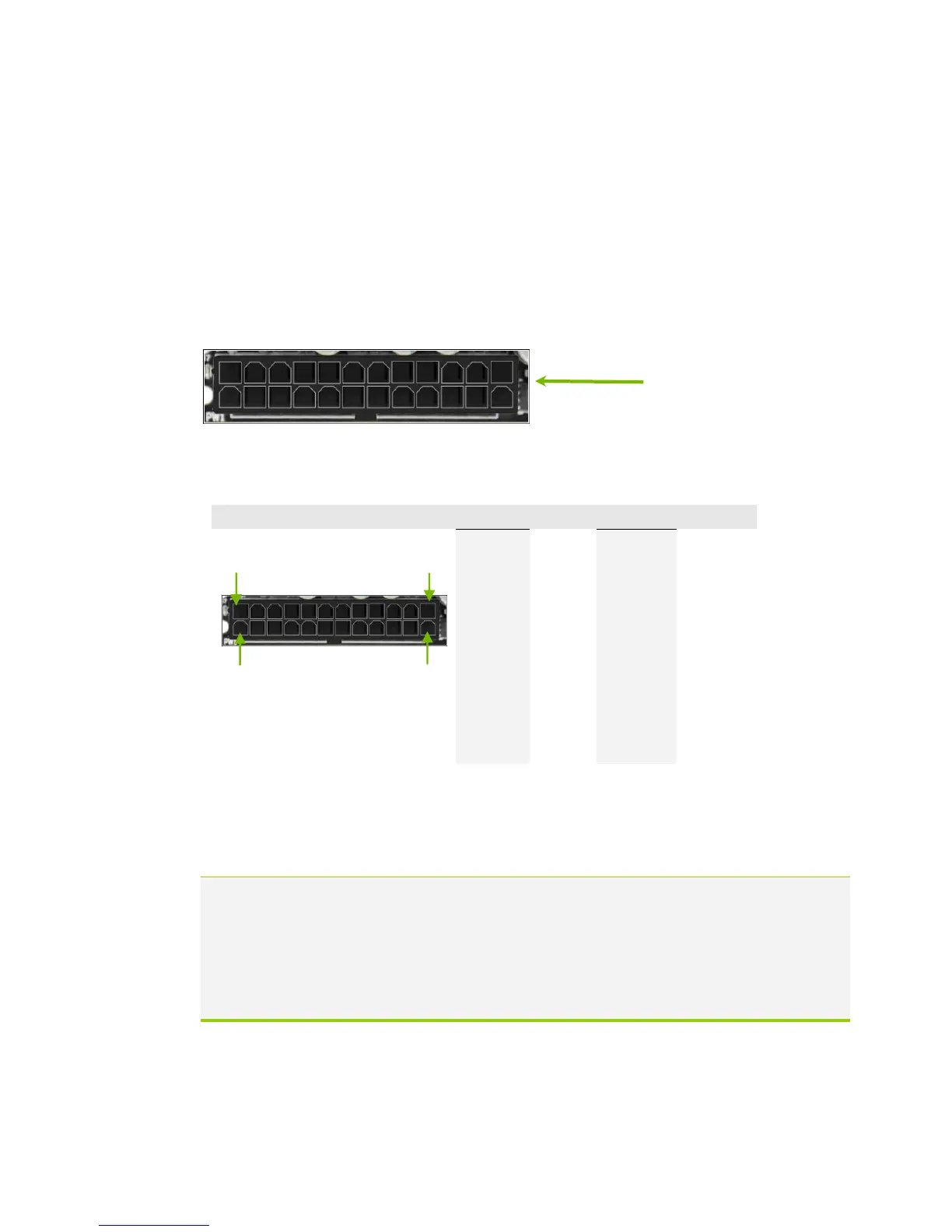

Connexion d’alimentation à 24 broches de ATX (ATXPOWER)
ATXPOWER est le connecteur d’alimentation principal trouvé le long du bord de la planche à côté des
connecteurs de mémoire. Assurez-vous que le câble d'alimentation et les broches sont bien alignés avec le
connecteur sur la carte mère. Branchez fermement le câble d'alimentation dans le connecteur et assurez-vous
qu'il soit bloqué.
Connecteur
brouche
Signal
brouche
Signal
1
+3.3V
13
+3.3V
2
+3.3V
14
-12V
3
GND
15
GND
4
+5V
16
PS_ON
5
GND
17
GND
6
+5V
18
GND
7
GND
19
GND
8
PWROK
20
RSVD
9
+5V_AUX
21
+5V
10
+12V
22
+5V
11
+12V
23
+5V
12
+3.3V
24
GND
Connexion d’alimentation à 4 branches de ATX de 12V
(ATX_CPU)
Connexion d’alimentation à 4 broches ou à 8 broches de ATX de 12V (ATX_CPU), est
utilisée pour fournir de la puissancee à l'unité centrale de traitement. Alignez les
broches avec le connecteur et appuyez fermement jusqu'à assis. Si vous utilisez un
connecteur à 8 broches, 4 des broches du connecteur surplomberont le connecteur.
Connecteur d’alimentation
Branchez le câble
d’alimentation du système
d’alimentation à ATXPOWER
1
12
13
24
