EVGA P55 Micro V - 24-Pin ATX Stromkabel (ATXPOWER); 4-Pin ATX 12 V Stromkabel (ATX_CPU)

38

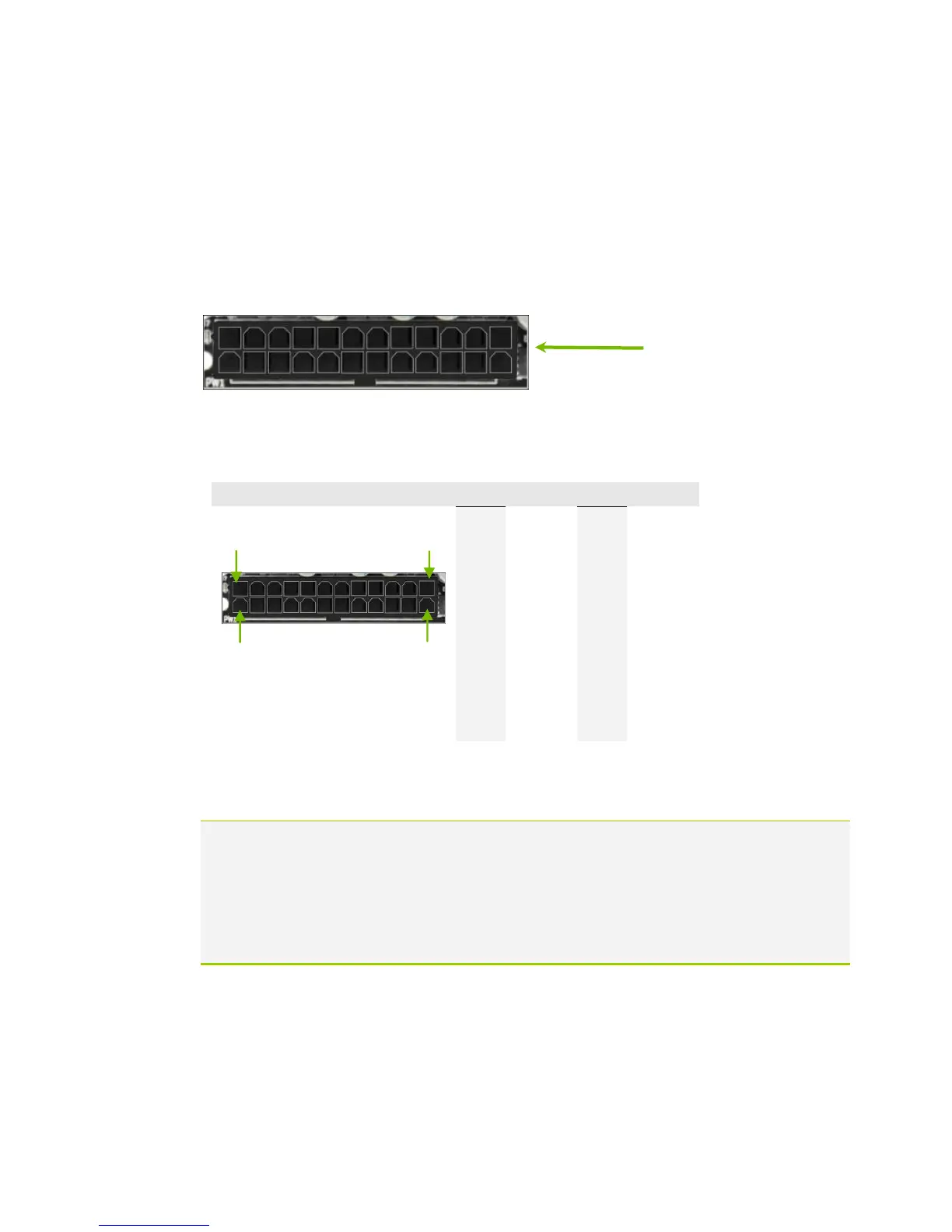

24-Pin ATX Stromkabel (ATXPOWER)
ATXPOWER ist der hauptsächliche Stromanschluss und befindet sich an der Ecke der Platine neben den
Steckplätzen des Arbeitsspeichers. Stellen Sie sicher, dass das Stromkabel richtig an den Anschluss
angeschlossen ist. Drücken Sie ihn fest in den Anschluss und gehen Sie sicher, dass er richtig sitzt.
Anschluss
Pin
Signal
Pin
Signal
1
+3.3V
13
+3.3V
2
+3.3V
14
-12V
3
GND
15
GND
4
+5V
16
PS_ON
5
GND
17
GND
6
+5V
18
GND
7
GND
19
GND
8
PWROK
20
RSVD
9
+5V_AUX
21
+5V
10
+12V
22
+5V
11
+12V
23
+5V
12
+3.3V
24
GND
4-Pin ATX 12V Stromkabel (ATX_CPU)
ATX_CPU Der 4-Pin oder 8-Pin ATX 12V Stromanschluss wird benutzt um die CPU mit Strom
zu versorgen. Setzen Sie das Kabel richtig ein und drücken Sie ihn fest in den
Anschluss. Wenn Sie ein 8-Pin Kabel verwenden, werden 4 Pins über den Anschluss
hinausragen.
Stromanschluss
Schließen Sie das Kabel der
Systemstromversorgung an
den ATXPOWER an
12
13
24
1
