EVGA P55 Micro V - 腳位 Atx 電源(Atxpower); 腳位 Atx 12 伏電源 (Atx_Cpu)

61

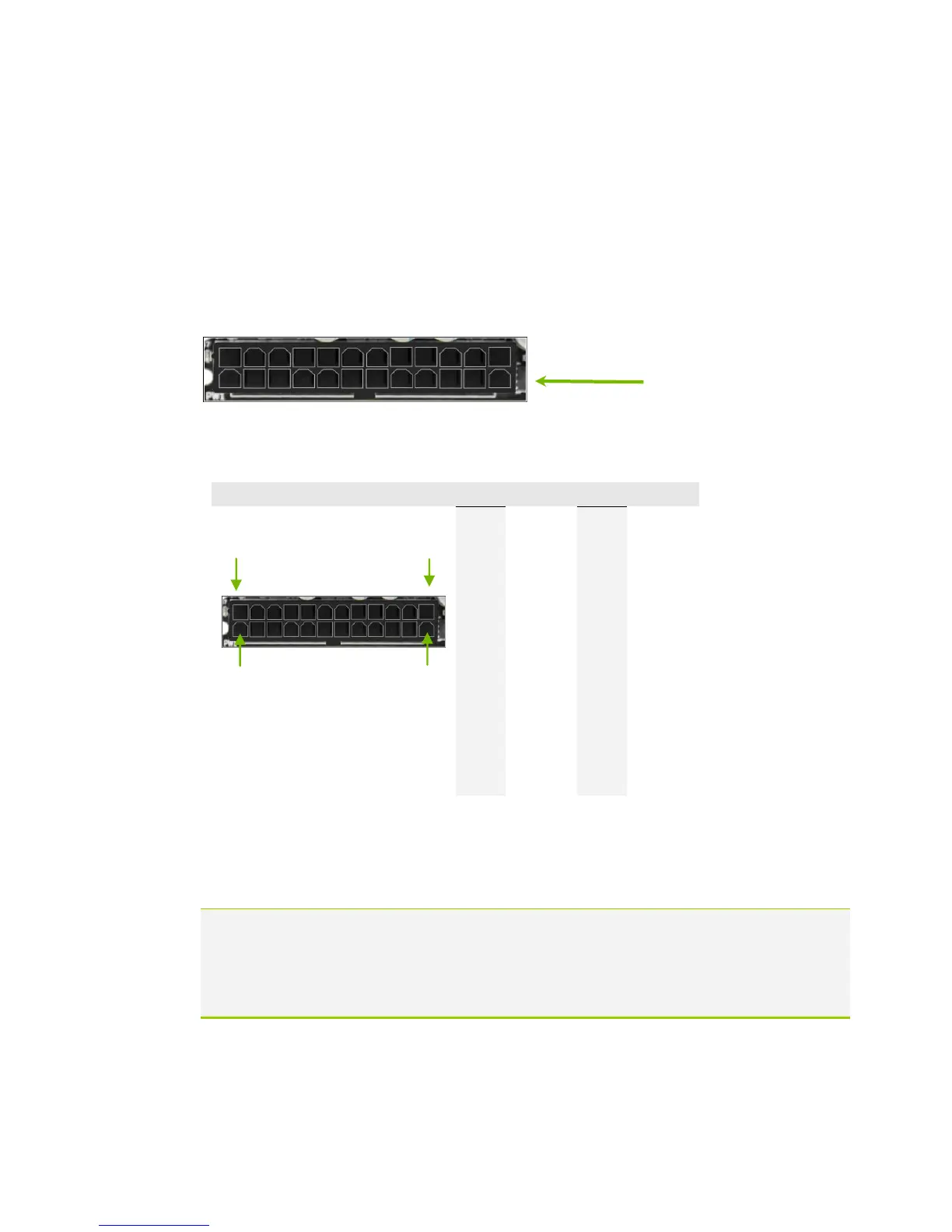

24 腳位 ATX 電源(ATXPOWER)
ATXPOWER 是主要的電源插槽，位置靠近主機板邊緣的記憶體模組插槽旁。請確認電源供應線
的針腳已與主機板上的插槽對齊。將電源供應線平穩地插入電源插槽，並確保它已連接穩固。
插槽
針腳
訊號
針腳
訊號
1
+3.3V
13
+3.3V
2
+3.3V
14
-12V
3
GND
15
GND
4
+5V
16
PS_ON
5
GND
17
GND
6
+5V
18
GND
7
GND
19
GND
8
PWROK
20
RSVD
9
+5V_AUX
21
+5V
10
+12V
22
+5V
11
+12V
23
+5V
12
+3.3V
24
GND
4 腳位 ATX 12 伏電源 (ATX_CPU)
ATX_CPU 4 腳位或 8 腳位的 ATX 12 伏電源線是用於供給電力予 CPU 使用。
將針腳與插槽對齊並穩固地壓下直到其連接穩固。若使用 8 腳位的插頭，將會有 4 根針
腳懸掛於插槽外。
電源插槽
將電源供應線從系統電源供應
器連接至 ATXPOWER
1
12
13
24
