シリアル ATA ケーブルの接続
シリアル ATA II コネクタは、マザーボードにシリアル ATA II デバイスを接続するために使用されます。
これらのコネクタは、主要なストーレジデバイス用の薄型シリアル ATA II ケーブルをサポートします。現
在のシリアル ATA II インターフェイスは最大 300MB/ｓの転送速度が可能です。
このマザーボードに内部シリアル ATA コネクタが 6（５）つあります。これらのコネクタはすべての拡張カ
ードと干渉しないようにアングルに設計されます。

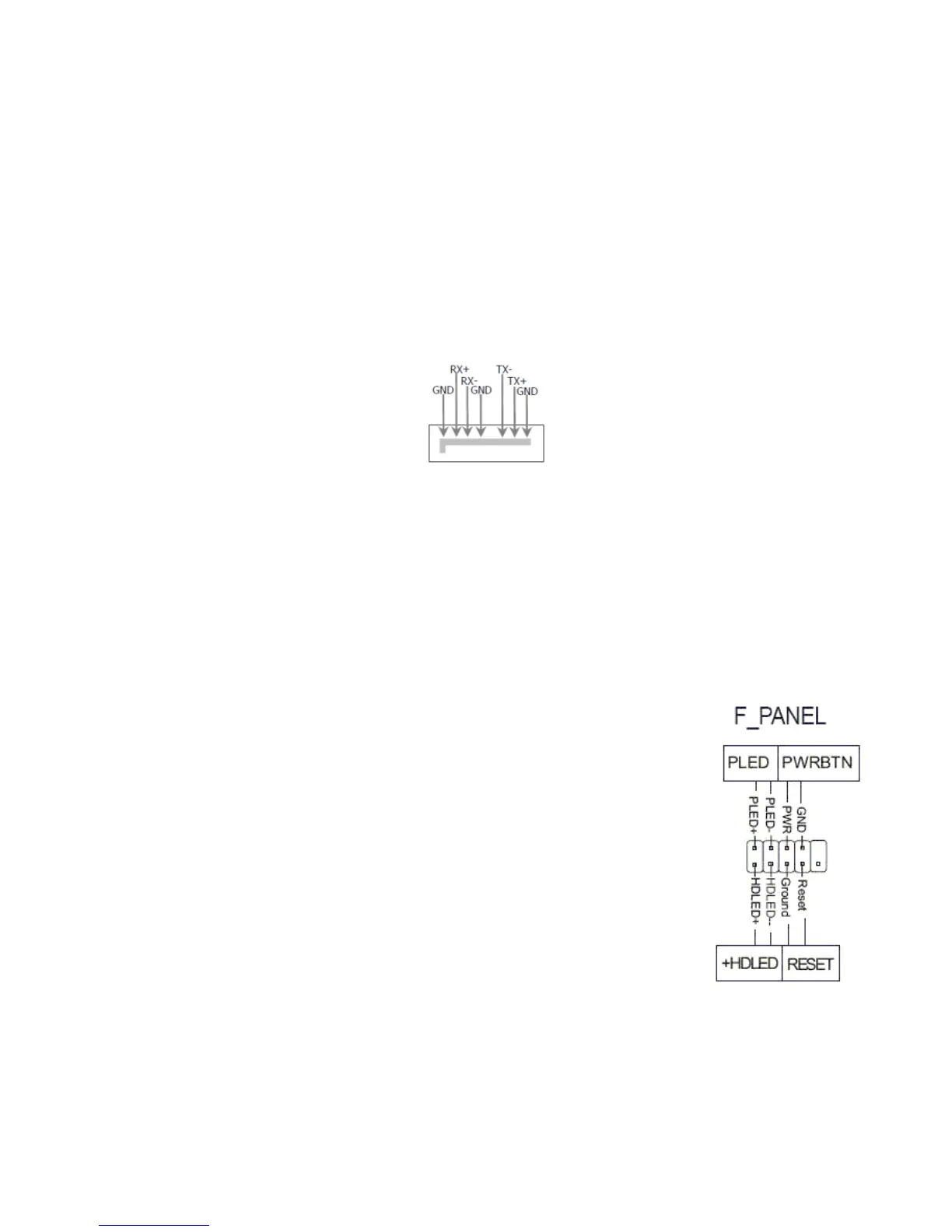

フロントパネルヘッダー (F_PANEL)
このマザーボード上のフロントパネルヘッダーは、次の 4 本のケーブルを接続するために使用されるコ
ネクタです。
 PLED
フロントパネルの電源 LED ケーブルを 2 つのコネクタピンに取り
付けます。電源 LED は、システムのステータスを示します。
システムがオンになると、LED が点灯します。
システムがオフになると、LED が消灯します。
 PWRBTN
電源ボタンのケーブルをこの 2 つのピンに取り付けます。また、フロントパ
ネルの電源ボタンを押し、システムをオフ/オフにするより、むしろオンボー
ドのボタンを使用するほうがいいです。
 HDLED
HDD インジケータの LED ケーブルをこの 2 本のピンに取り付けます。
HDD インジケータの LED はハードディスクの活動状態を示します。
