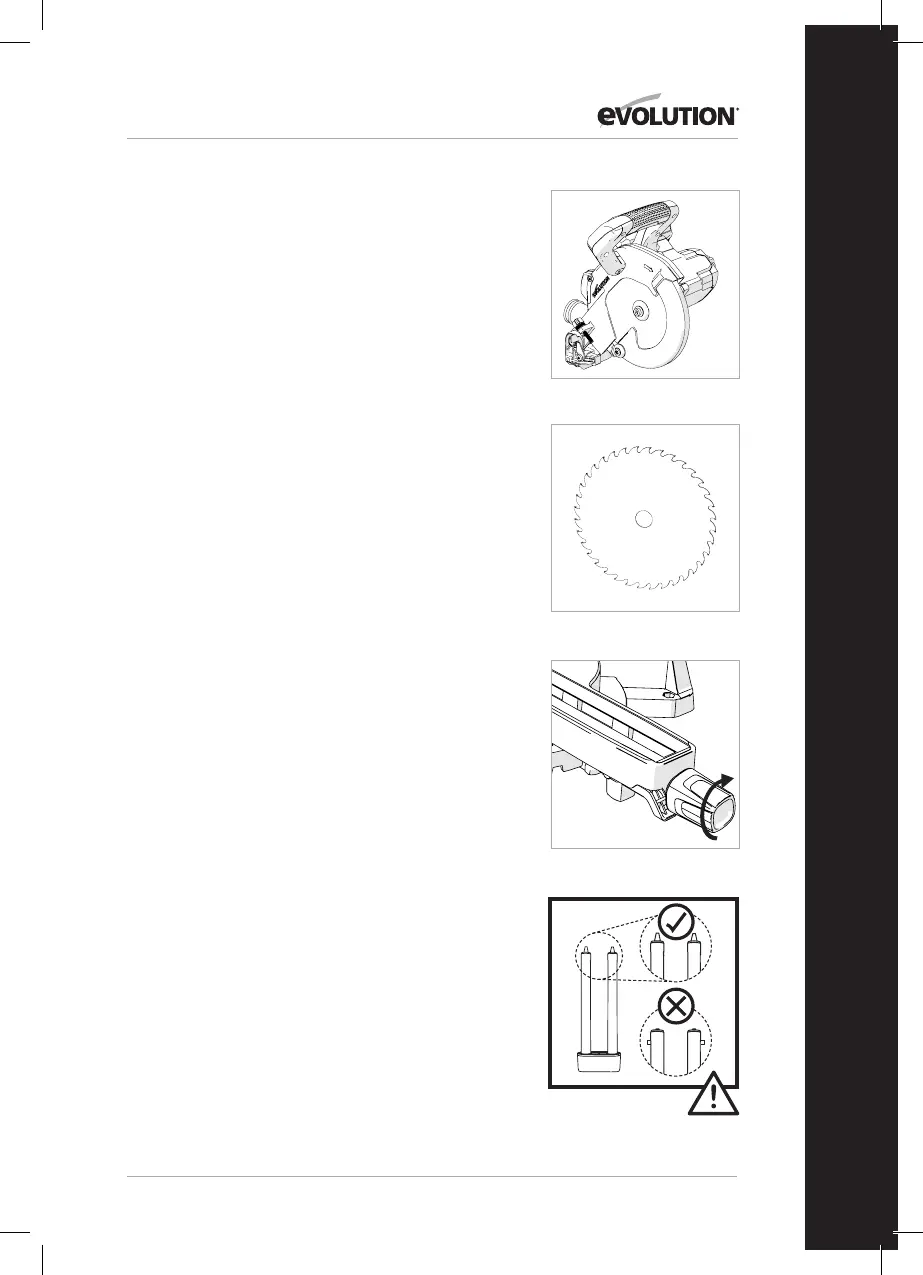

Fig. 5
Fig. 6
Fig. 8
LA PERILLA DE BLOQUEO DEL INGLETE (14 en la
descripción general de la máquina)
La espiga roscada de la perilla de bloqueo del inglete se desliza
a través de un agujero en la parte delantera del mango de
bloqueo del inglete (Fig. 8) y después se enrosca en un buje
con rosca interna situado en la base de la máquina.
INSERCIÓN DE LA CORREDERA DEL CARRO
IMPORTANTE: Si por cualquier razón (daños de tránsito, error
de desembalaje, error del operador, etc.) los topes de ubicación
en la punta de los brazos del carro deslizante se hubieran
«activado», el carro deslizante ya no se podrá instalar dentro
del cuello del bisel o sobre la cabeza de corte. Los topes de
ubicación (Fig. 9) se deben restablecer si uno o ambos se han
«activado» prematuramente.
Fig. 9
47
www.evolutionpowertools.com
ES
