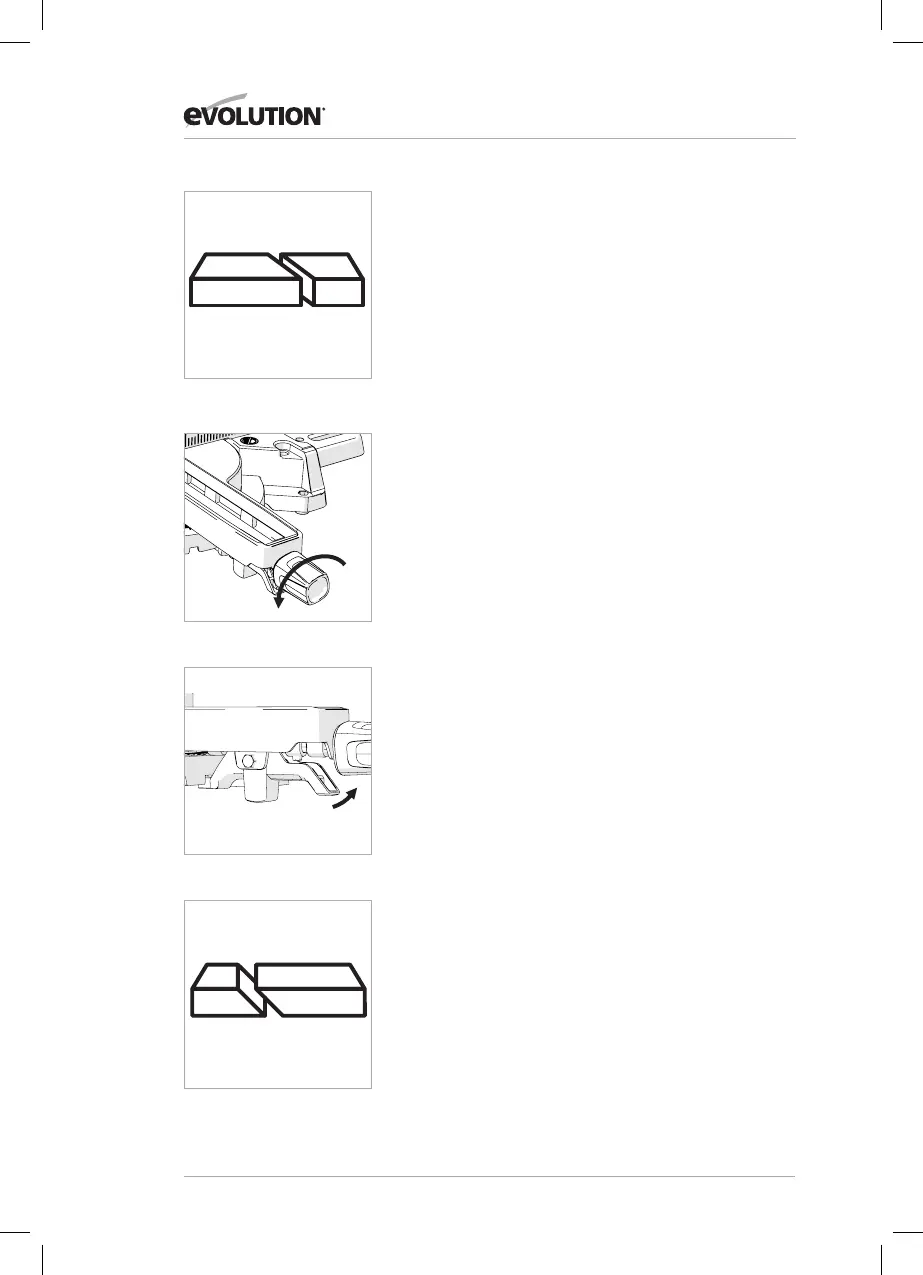

DÉCOUPE À ONGLET (Fig. 41)
Il est possible de faire pivoter la table tournante de cette machine
à 50 ° à gauche ou à droite en partant de la position normale de
coupe transversale (0 °).
Il existe des butées positives à 45 ˚, 30 ˚, 22,5 ˚ et 15 ˚ à droite
comme à gauche.
Vous pouvez réaliser des coupes d’onglet avec ou sans avoir
déployé le système de chariot coulissant.
• Desserrez le bouton de verrouillage de la poignée de l’onglet
(Fig. 42) en le tournant dans le sens inverse des aiguilles d’une
montre.
• Pressez le levier de verrouillage de la butée positive. (Ill. 43)
• Faites pivoter la table tournante à l’angle désiré.
Remarque: Un rapporteur est intégré dans la base de la machine
pour faciliter le réglage.
• Serrez le bouton de verrouillage de la poignée de l’onglet une
fois le bon angle atteint.
Remarque: Il est conseillé de serrer le bouton de verrouillage
de l’onglet même lorsqu’une butée positive a été sélectionnée et
que le levier de verrouillage de la butée positive est engagé de
manière positive.
COUPE EN BISEAU
Il est possible de réaliser une coupe en biseau (Ill. 44) en réglant
l’angle de l’onglet à 0° sur la table tournante.
Remarque: Il sera peut-être nécessaire de régler la section
supérieure du guide coulissant pour laisser de l’espace à la tête
de coupe en mouvement. (Ill. 28-29)
Il est possible d’incliner la tête de coupe de sa position normale
à 0 ° (position perpendiculaire) jusqu’à un angle maximal de 45 °,
de la position perpendiculaire vers le côté gauche uniquement.
Vous pouvez réaliser des découpes en biseau avec ou sans avoir
déployé le système de chariot coulissant.
Ill. 41
Ill. 42
Ill. 43
Ill. 44
92
