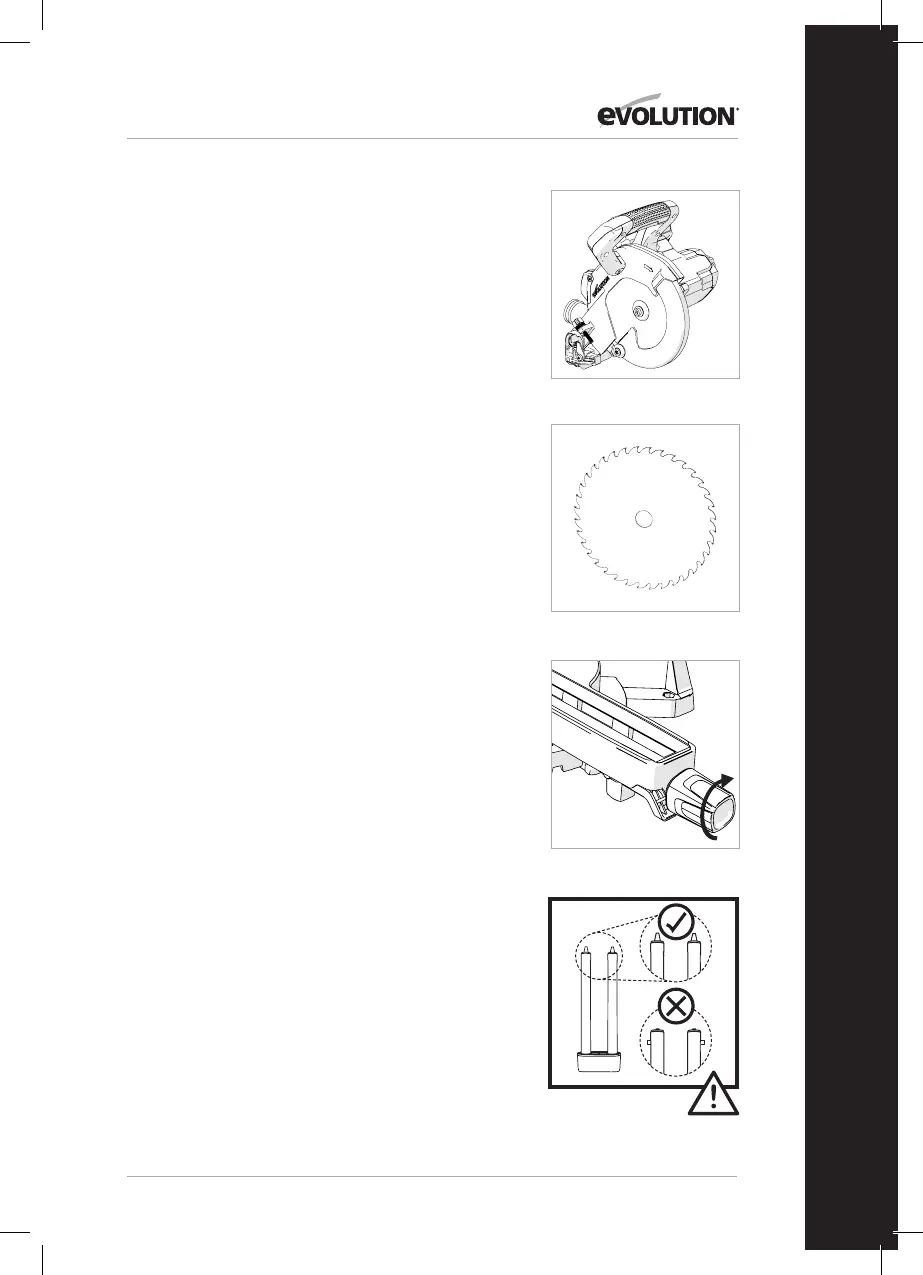

Ill. 5
Ill. 6
Ill. 8
LE BOUTON DE VERROUILLAGE DE L’ONGLET (14 - sur
l’aperçu de la machine)
La bonde filetée du bouton de verrouillage de l’onglet
coulisse dans un trou à l’avant de la poignée de verrouillage
de l’onglet (Ill. 8) et se visse dans un bossage fileté interne
situé à la base de la machine.
INSERTION DE LA GLISSIÈRE DU CHARIOT
IMPORTANT: Si, pour quelque raison que ce soit
(dommages lors du transport, erreur au déballage,
erreur de l’utilisateur, etc.), les ergots de positionnement
situés au bout des bras de la glissière du chariot ont été
«enclenchés», le chariot coulissant ne pourra pas être
inséré dans le collet du biseau ou sur la tête de coupe. Les
ergots de positionnement (Fig. 9) doivent être réinitialisés
si l’un d’entre eux ou tous les deux ont été «déclenchés»
prématurément.
Ill. 9
81
