Evolution R185SMS - Page 83

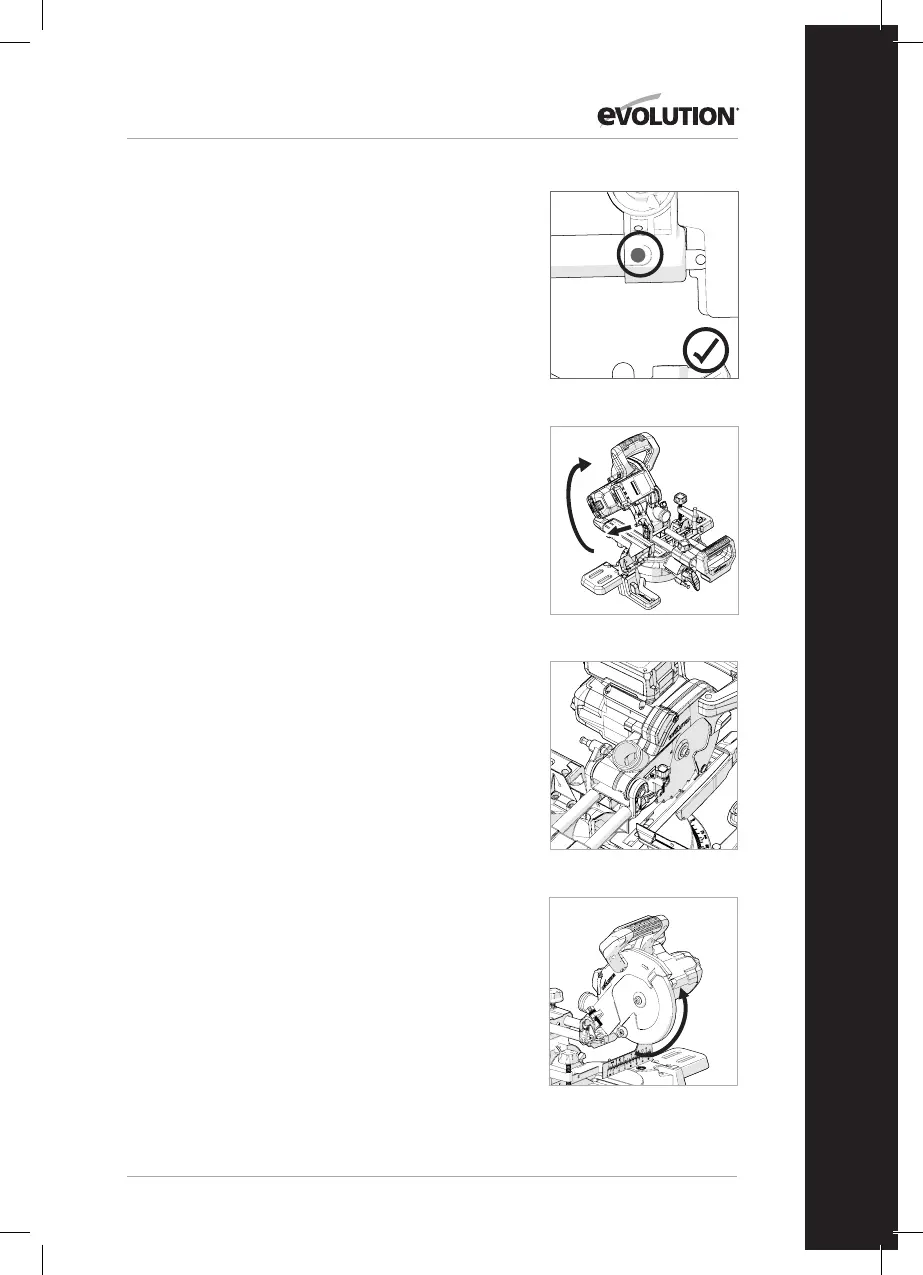

Ill. 14
Ill. 15
1.
2.
Ill.17
DÉVERROUILLAGE ET ÉLÉVATION DE LA TÊTE DE COUPE
(Fig. 15)
AVERTISSEMENT: Pour ne pas vous blesser, n’effectuez
JAMAIS une procédure de verrouillage ou de déverrouillage à
moins que la scie ne soit à l’ARRÊT et la lame immobile.
Pour désengager la tête de coupe de sa position basse de
verrouillage:
• Appuyez doucement sur la poignée de la tête de coupe.
• Tirez sur la broche de verrouillage (étape1) et laissez la tête de
coupe monter en position supérieure. (étape2)
Remarque: La tête de coupe passera automatiquement en
position haute après déverrouillage de la position basse.
• Elle se bloquera automatiquement en position supérieure.
Lorsque le désengagement est difficile:
• Secouez doucement la tête de coupe de haut en bas.
• En même temps, faites pivoter la broche de verrouillage de
la tête dans le sens des aiguilles d’une montre et tirez-la vers
l’extérieur.
Remarque: Lorsque la machine n’est pas utilisée, il est
recommandé de verrouiller la tête de coupe en position abaissée
et d’enclencher complètement la broche de verrouillage dans la
semi-douille ouverte usinée dans la surface supérieure de la tête
de coupe, à proximité du point de pivot. (Ill. 16).
INSTALLATION OU RETRAIT D’UNE LAME
AVERTISSEMENT: Cette opération doit uniquement être
réalisée après le retrait de la batterie de la machine.
AVERTISSEMENT: N’utilisez que des lames Evolution ou des
lames spécifiquement recommandées par Evolution Power Tools
et conçues spécialement pour cette machine. Assurez-vous que la
vitesse maximale de la lame est supérieure à la vitesse du moteur.
Remarque: Nous recommandons à l’opérateur de porter des
gants de protection lors de l’installation ou du changement de la
lame.
Assurez-vous que la tête de coupe est dans sa position la plus
haute. (Ill. 17)
• Faites pivoter le carter de lame inférieur vers le haut, dans le
carter de lame supérieur.
Remarque: En abaissant légèrement la tête de coupe, le carter de
lame inférieur pourra pivoter entièrement dans le carter de lame
supérieur pour que l’opérateur dispose d’un accès maximal.
Ill. 16
83
www.evolutionpowertools.com
FR
