36
www.evolutionpowertools.com
• Bewahren Sie den äußeren Sägeblatt-Flansch und alle
zugehörigen Befestigungen sicher auf.
• Drehen Sie den unteren Sägeblattschutz mit Hilfe des
manuellen Daumen-Hebels in den oberen Sägeblattschutz.
(Abb. 5)
• Entfernen Sie das Sägeblatt (falls eingesetzt) vorsichtig aus
der Maschine.
• Reinigen Sie die inneren und äußeren Sägeblatt-
Antriebsflansche sorgfältig.
Hinweis: Der innere Sägeblatt-Flansch kann, falls gewünscht,
an Ort und Stelle belassen werden; er sollte jedoch überprüft
und gründlich gereinigt werden. Falls er aus der Maschine
entfernt wird, muss er mit derselben Ausrichtung wie zuvor
wieder eingesetzt werden.
• Reinigen Sie das Sägeblatt gründlich im Bereich der
Bohrungen (beide Oberflächen), wo die Blattflansche das
Sägeblatt berühren und festklemmen.
• Setzen Sie das (neue) Sägeblatt ein.
• Stellen Sie sicher, dass die auf dem Sägeblatt aufgedruckte
Drehrichtung der Richtung der Pfeile auf dem oberen und
unteren Sägeblattschutz entspricht. (Abb. 6)
• Setzen Sie den äußeren Antriebsflansch, die
Sechskantschraube und die zugehörigen Befestigungen
erneut ein.
Hinweis: Der äußere Antriebsflansch hat eine speziell
bearbeitete Bohrung, die über zwei gegenüberliegende
flache Stellen verfügt. (Abb. 7) Diese treffen mit zwei
komplementären flachen Stellen, die in den Dornschaft der
Maschine eingearbeitet sind, zusammen.
• Betätigen Sie die Dornsperre erneut und ziehen
Sie die Sechskantschraube des Dorns mit Hilfe des
Sechskantschlüssels sorgfältig fest.
• Lassen Sie den Dornsperrknopf los.
• Verwahren Sie den Sechskantschlüssel an seinem
entsprechenden Aufbewahrungsort.
• Überprüfen Sie, ob die Dornsperre vollständig gelöst ist,
indem Sie das Sägeblatt per Hand drehen.
• Prüfen Sie die Funktion des unteren Schutzes.
(11) PARALLELE KANTENFÜHRUNG
Eine parallele Kantenführung (Abb. 8) kann besonders beim
Kappschneiden hilfreich sein und wird bei diesen Maschinen
mitgeliefert.
Der Arm der Führung sollte durch die rechteckigen Schlitze an
jeder Seite (vorn) der Bodenplatte eingeführt und dann unter
die in der Mitte befindliche Einstellsperrschraube geschoben
werden. (Abb. 9)

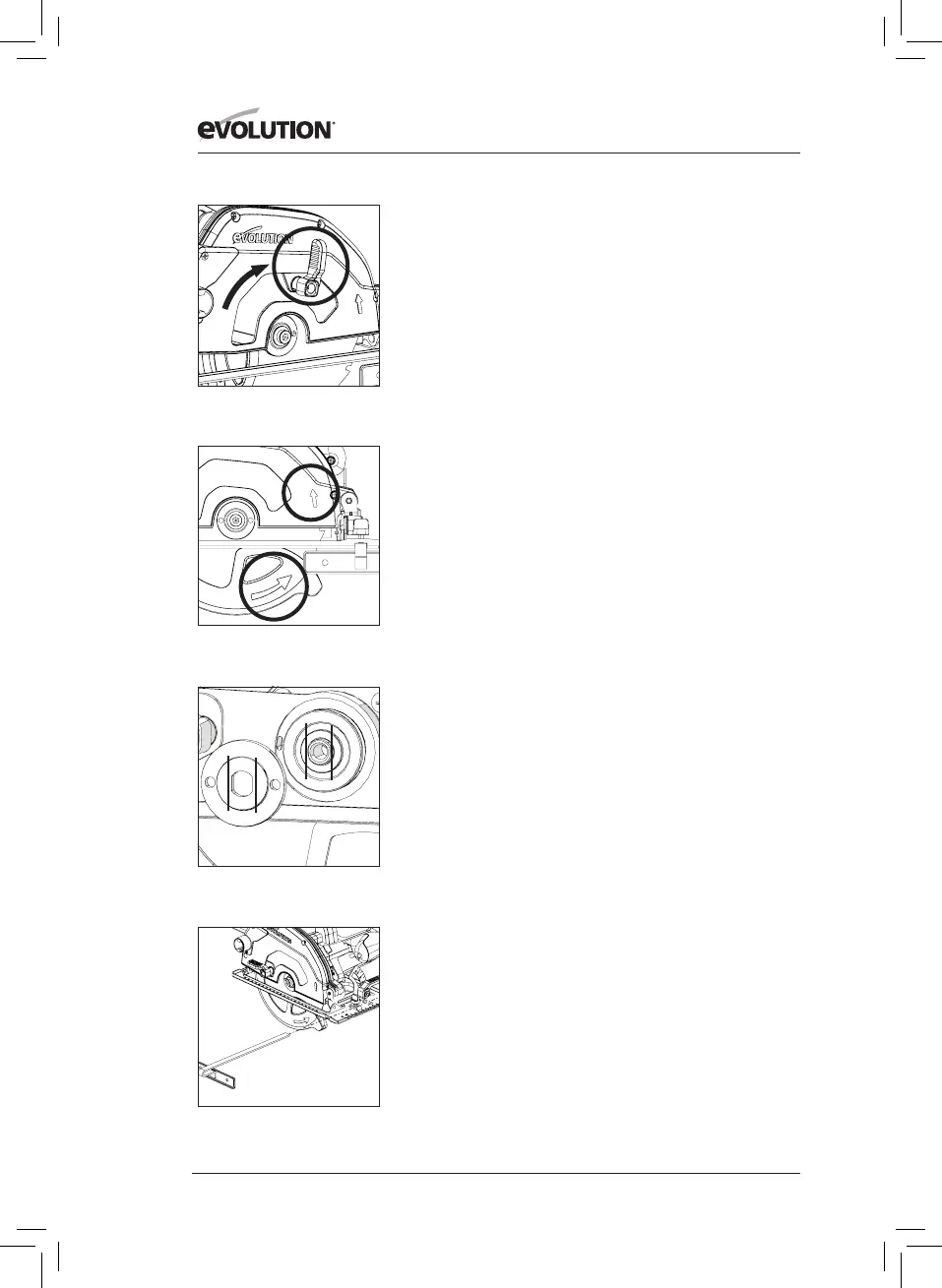

Abb. 5
Abb. 6
Abb. 7
Abb. 8
