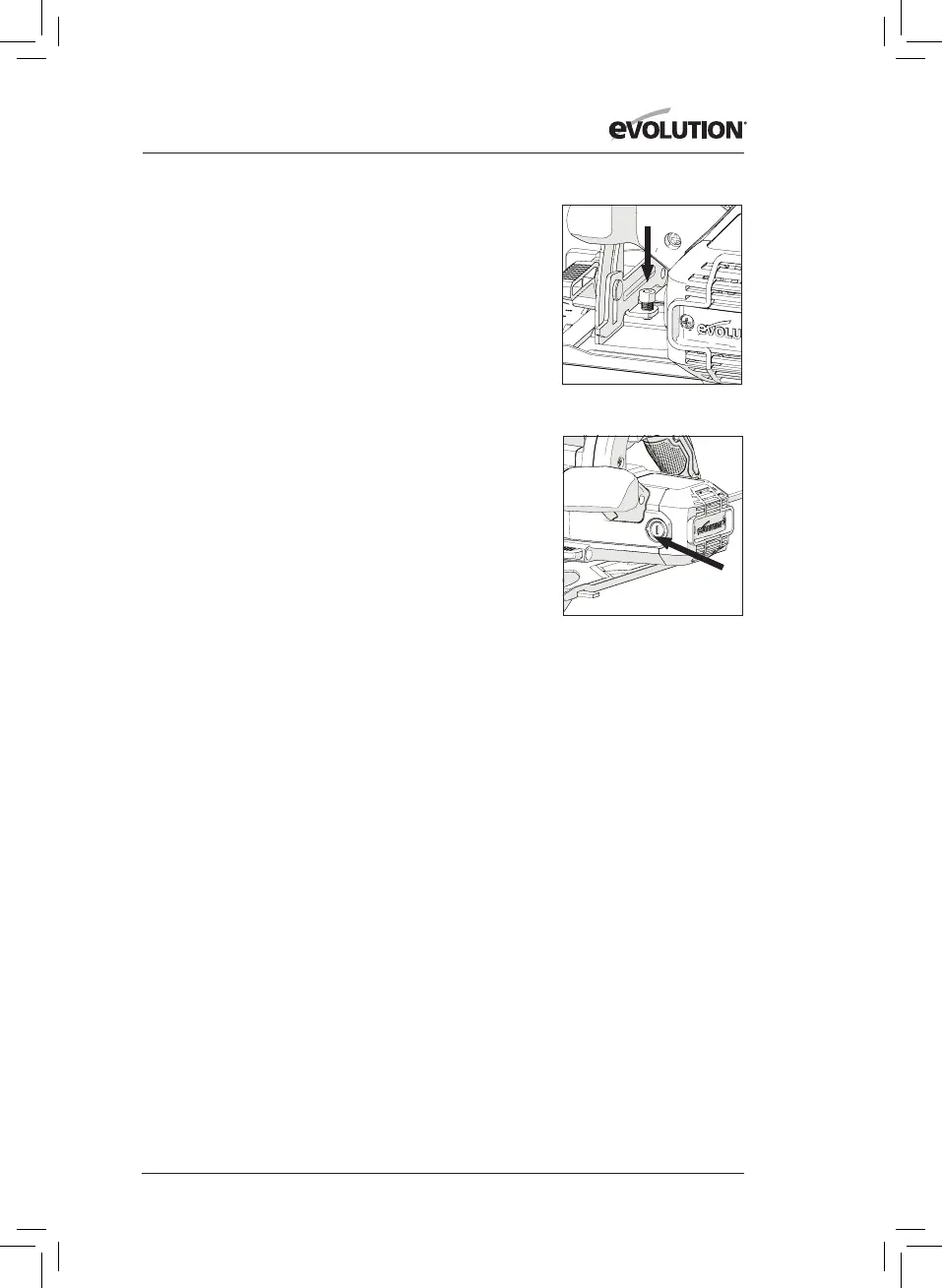

Abb. 16
Versuchen Sie den Motor nur dann erneut zu starten, wenn Sie
sicher sind, dass es gefahrlos möglich ist.
WARTUNG & ANPASSUNGEN
Schnittwinkel - Überprüfung und Anpassung
Hinweis: Die Winkelpositionen 0˚ (Sägeblatt vertikal) und 45˚
können überprüft und bei Bedarf angepasst werden.
WARNUNG: Die Maschine muss vom Stromnetz getrennt sein,
wenn diese Verfahren durchgeführt werden.
Überprüfung der 0°-Position (alle Maschinen):
• Stellen Sie das Sägeblatt in die vertikale Position und gegen
den (einstellbaren) 0˚ Anschlag.
• Überprüfen Sie die Ausrichtung des Sägeblatts zur
Bodenplatte mit Hilfe eines Präzisions-Winkelmessers oder
eines Zeichendreiecks (nicht im Lieferumfang enthalten).
Achten Sie darauf, nicht mit den TCT-Spitzen der Zähne in
Kontakt zu kommen. Das Sägeblatt sollte einen exakten
90°-Winkel mit der Bodenplatte bilden.
Hinweis: Der untere Sägeblattschutz kann (manuell) nach oben
in den oberen Blattschutz gedreht werden. Dies ermöglicht
eine genaue Positionierung des Präzisions-Winkelmessers/
Zeichendreiecks und erleichtert somit die Überprüfung.
Falls eine Anpassung erforderlich ist:
Drehen Sie den einstellbaren Anschlag (Abb. 16) mit einem
Sechskantschlüssel (nicht im Lieferumfang enthalten) im oder
gegen den Uhrzeigersinn, bis sich das Sägeblatt in einem
exakten 90°-Winkel zur Bodenplatte befindet.
Überprüfung des 45˚ Winkels:
• Bringen Sie das Sägeblatt mit dem Kippmechanismus in die
45˚ Position und achten Sie darauf, dass es am (einstellbaren)
45˚ Anschlag anliegt.
• Überprüfen Sie die Ausrichtung des Sägeblatts gegenüber
der Bodenplatte mit Hilfe eines 45˚ Präzisions-Winkelmessers/
Zeichendreiecks (nicht im Lieferumfang enthalten). Achten
Sie darauf, nicht mit den TCT-Spitzen der Zähne in Kontakt zu
kommen. Das Sägeblatt sollte einen exakten 45°-Winkel mit
der Bodenplatte bilden.
Falls eine Anpassung erforderlich ist:
Drehen Sie den einstellbaren Anschlag (Abb. 16) mit einem
Sechskantschlüssel (nicht im Lieferumfang enthalten) im oder
gegen den Uhrzeigersinn, bis sich das Sägeblatt in einem
exakten 45°-Winkel zur Bodenplatte befindet.
Abb. 17
