PŘIPOJENÍ PEVNÝCH ZÓN
Zóna 1, Zóna 2 a Zóna 3 jsou zóny EOLR, které podporují zařízení s
otevřeným i uzavřeným okruhem a mají dobu odezvy 300 msec.
Maximální odpor zóny: 11 000 ohmů, plus EOLR
Zapojte zařízení s uzavřeným obvodem do série na kladné (+)
straně smyčky. Rezistor EOL musí být zapojen v sérii se zařízeními
za posledním zařízením.
Připojte paralelně přes smyčku zařízení s otevřeným obvodem. U
posledního zařízení musí být přes smyčku připojen 10000-ohmový
EOLR.

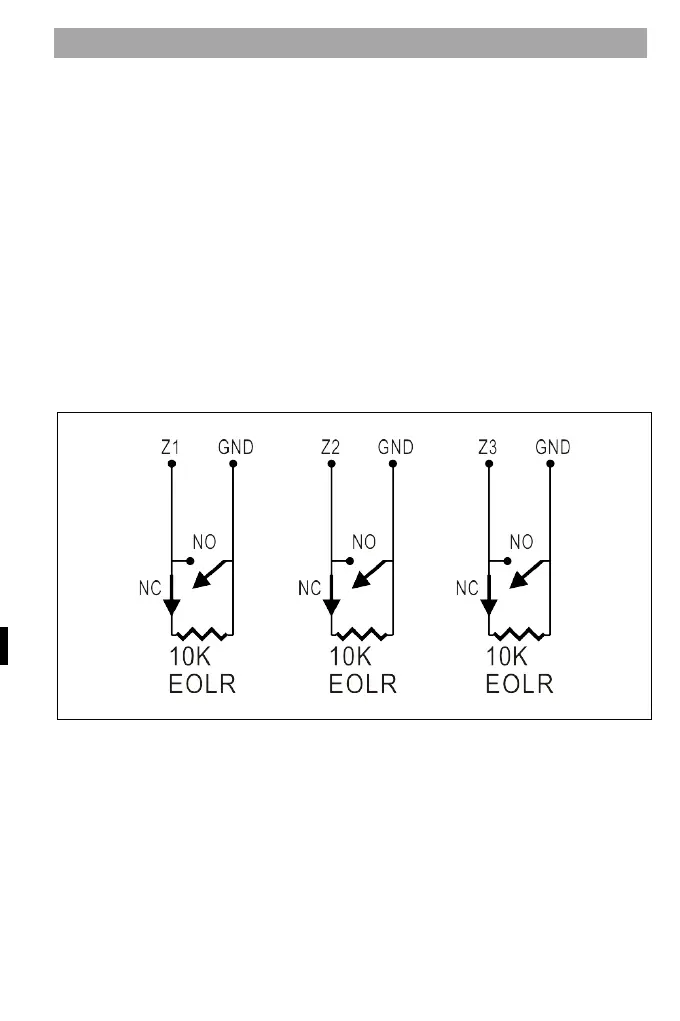

Viz schéma Připojení pevně připojených zón.
E
OLR(End of Line Resistor): Pokud EOLR není na konci smyčky,
zóna nebude správně hlídána a systém nemusí reagovat na
rozpojený obvod v zóně.
