126
Keményvezetékes EOLR zónák csatlakoztatása, lásd a
2.3. szakaszt és a keményvezetékes zónákat.
RÖGZÍTETT ZÓNÁK ÖSSZEKAPCSOLÁSA
Az 1., 2. és 3. zóna olyan EOLR zónák, amelyek mind a nyitott,
mind a zárt áramkörű eszközöket támogatják, és 300 msec
válaszidővel rendelkeznek. Maximális zónaellenállás: 11,000 ohm,
plusz EOLR
Csatlakoztassa a zárt áramkörű eszközt sorba a hurok pozitív (+)
oldalán. Az EOL-ellenállást az utolsó eszköz utáni eszközökkel
sorba kell kapcsolni.
Párhuzamosan csatlakoztasson nyitott áramkörű eszközöket egy
hurok segítségével. Az utolsó eszközhöz egy 10000 ohmos EOLR-t
kell csatlakoztatni a hurokon keresztül.

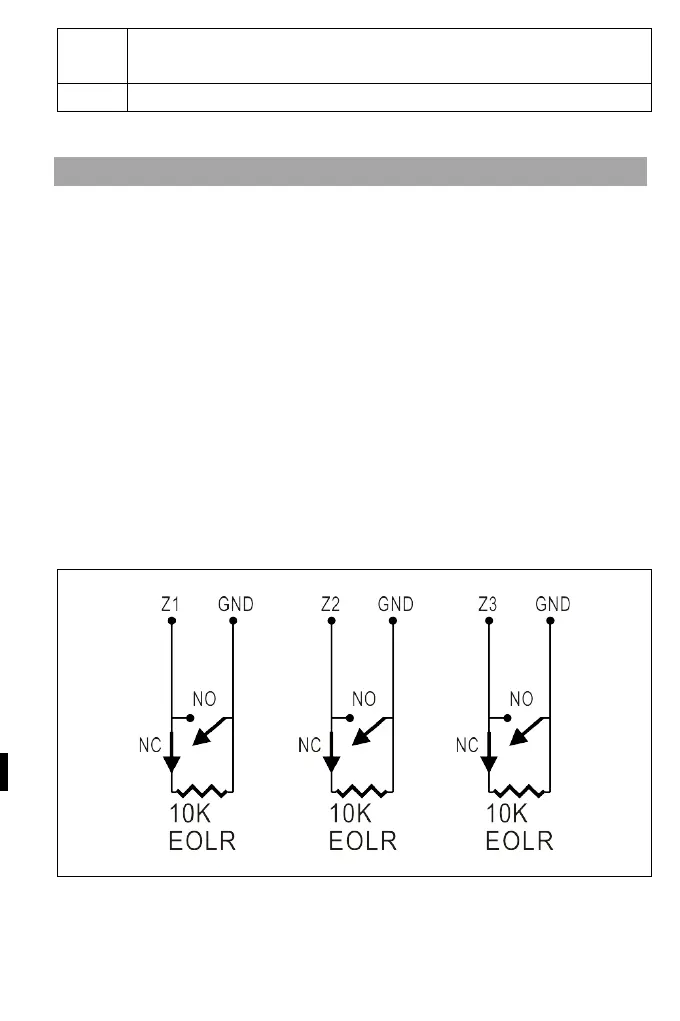

Lásd az ábrát A vezetékes zónák csatlakoztatása.
