166
Conectarea zonelor EOLR cablate, a se vedea secțiunea
2.3 și zonele cablate

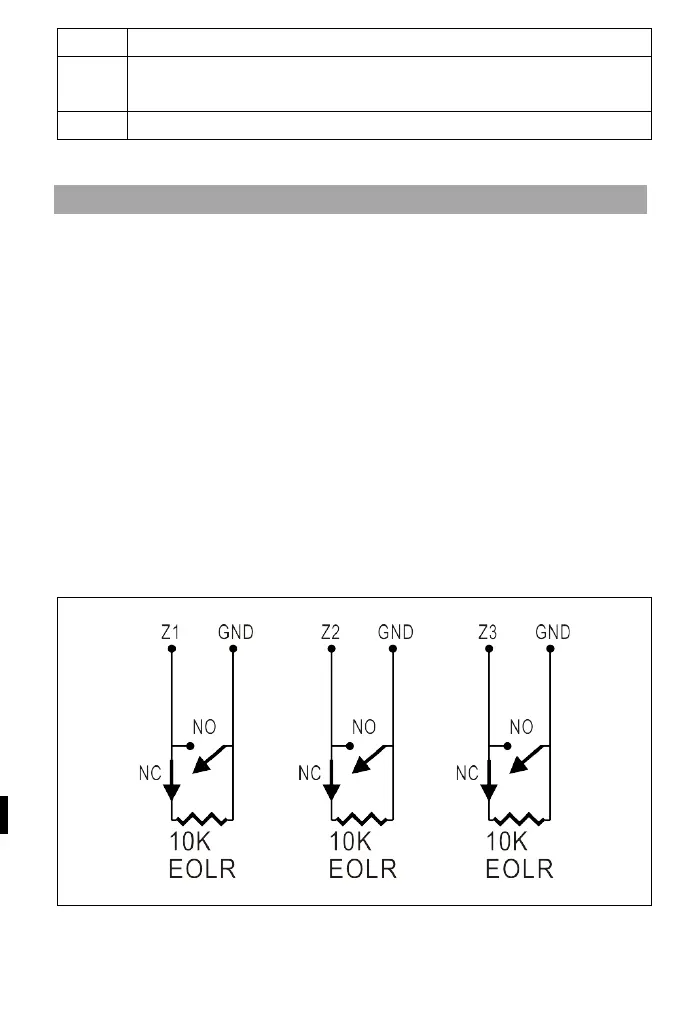

CONECTAREA ZONELOR FIXE
Zona 1, Zona 2 și Zona 3 sunt zone EOLR care acceptă atât
dispozitive cu circuit deschis, cât și dispozitive cu circuit închis și
au un timp de răspuns de 300 msec. Rezistența maximă a zonei:
11.000 ohmi, plus EOLR
Conectați dispozitivul cu circuit închis în serie pe partea pozitivă
(+) a buclei. Rezistorul EOL trebuie conectat în serie cu
dispozitivele de după ultimul dispozitiv.
Conectați dispozitivele cu circuit deschis în paralel prin
intermediul unei bucle. Pentru ultimul dispozitiv, trebuie conectat
un EOLR de 10000 ohmi prin buclă.
Consultați diagrama Conectarea zonelor cablate.
