207
VERBINDUNG VON FESTZONEN
Zone 1, Zone 2 und Zone 3 sind EOLR-Zonen, die sowohl Geräte
mit offenem als auch mit geschlossenem Stromkreis unterstützen
und eine Reaktionszeit von 300 ms haben. Maximaler
Zonenwiderstand: 11.000 Ohm, plus EOLR
Schließen Sie das geschlossene Gerät in Reihe an die positive (+)
Seite der Schleife an. Der EOL-Widerstand muss in Reihe mit den
Geräten nach dem letzten Gerät geschaltet werden.
Parallelschaltung von Geräten mit offenem Stromkreis über eine
Schleife. Für das letzte Gerät muss ein 10000-Ohm-EOLR über die
Schleife angeschlossen werden.

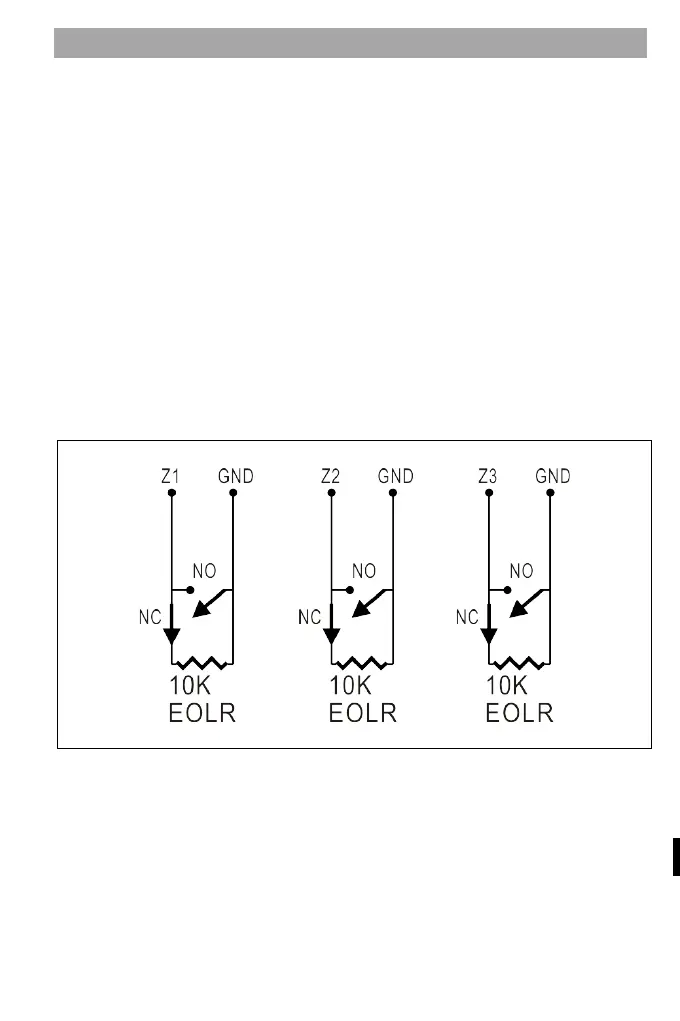

Siehe Diagramm Anschluss von festverdrahteten Zonen.
E
OLR(End of Line Resistor): Befindet sich der EOLR nicht am Ende
der Schleife, wird die Zone nicht richtig überwacht und das System
reagiert möglicherweise nicht auf einen unterbrochenen
Stromkreis in der Zone.
