Interruttore di backup della batteria
Collegamento di zone EOLR cablate, vedere sezione 2.3
e zone cablate
Interruttore antimanomissione
COLLEGAMENTO DI ZONE FISSE
Le zone 1, 2 e 3 sono zone EOLR che supportano dispositivi a
circuito aperto e chiuso e hanno un tempo di risposta di 300 msec.
Resistenza massima della zona: 11.000 Ohm, più EOLR
Collegare il dispositivo a circuito chiuso in serie sul lato positivo (+)
del circuito. La resistenza EOL deve essere collegata in serie ai
dispositivi successivi all'ultimo.
Collegare i dispositivi a circuito aperto in parallelo tramite un
anello. Per l'ultimo dispositivo, è necessario collegare un EOLR da
10000 ohm attraverso il loop.

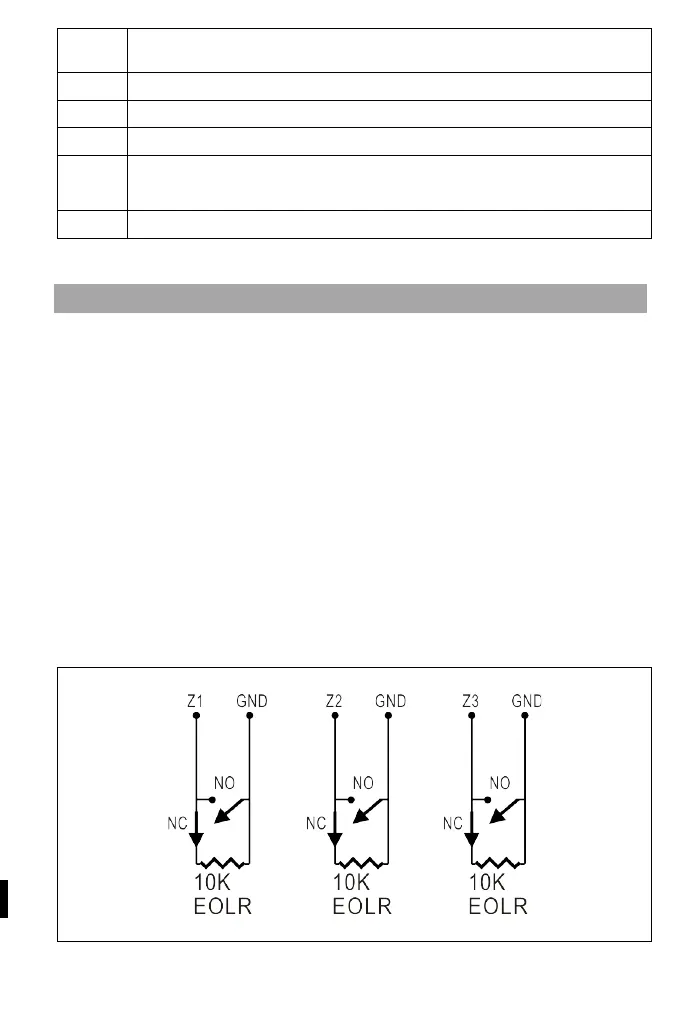

Vedere il diagramma Collegamento di zone cablate.
