POVEZAVA FIKSNIH OBMOČIJ
Cona 1, 2 in 3 so cone EOLR, ki podpirajo naprave z odprtim in
zaprtim krogom ter imajo odzivni čas 300 ms. Največja odpornost
območja: 11.000 ohmov, plus EOLR
Napravo z zaprtim krogom zaporedno priključite na pozitivno (+)
stran zanke. Upor EOL mora biti zaporedno povezan z napravami
za zadnjo napravo.
Naprave z odprtim tokokrogom vzporedno povežite z zanko. Za
zadnjo napravo je treba skozi zanko priključiti 10000-ohmski EOLR.

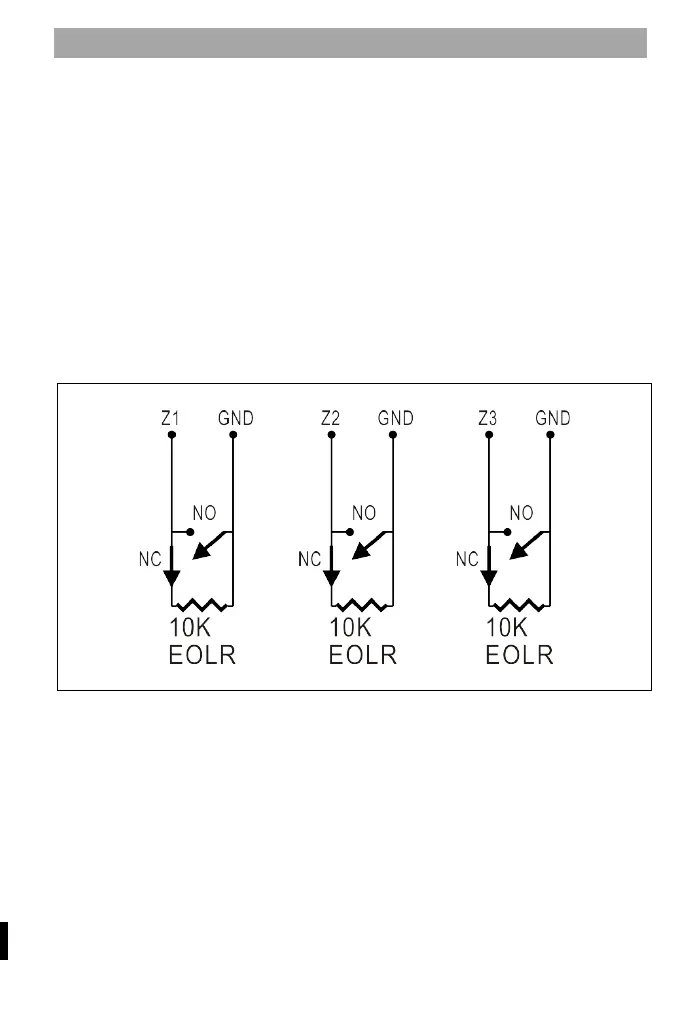

Oglejte si diagram Povezovanje ožičenih območij.
E
OLR (upor na koncu linije): Če EOLR ni na koncu zanke, se
območje ne bo pravilno spremljalo in sistem se morda ne bo
odzval na prekinjen tokokrog v območju.
