PRIPOJENIE PEVNÝCH ZÓN
Zóna 1, Zóna 2 a Zóna 3 sú zóny EOLR, ktoré podporujú zariadenia
s otvoreným aj uzavretým okruhom a majú čas odozvy 300 ms.
Maximálna odolnosť zóny: 11 000 ohmov plus EOLR
Zariadenie s uzavretým obvodom zapojte do série na kladnú (+)
stranu slučky. Rezistor EOL musí byť zapojený do série so
zariadeniami za posledným zariadením.
Paralelné pripojenie zariadení s otvoreným obvodom
prostredníctvom slučky. Pre posledné zariadenie musí byť cez
slučku pripojený 10000-ohmový EOLR.

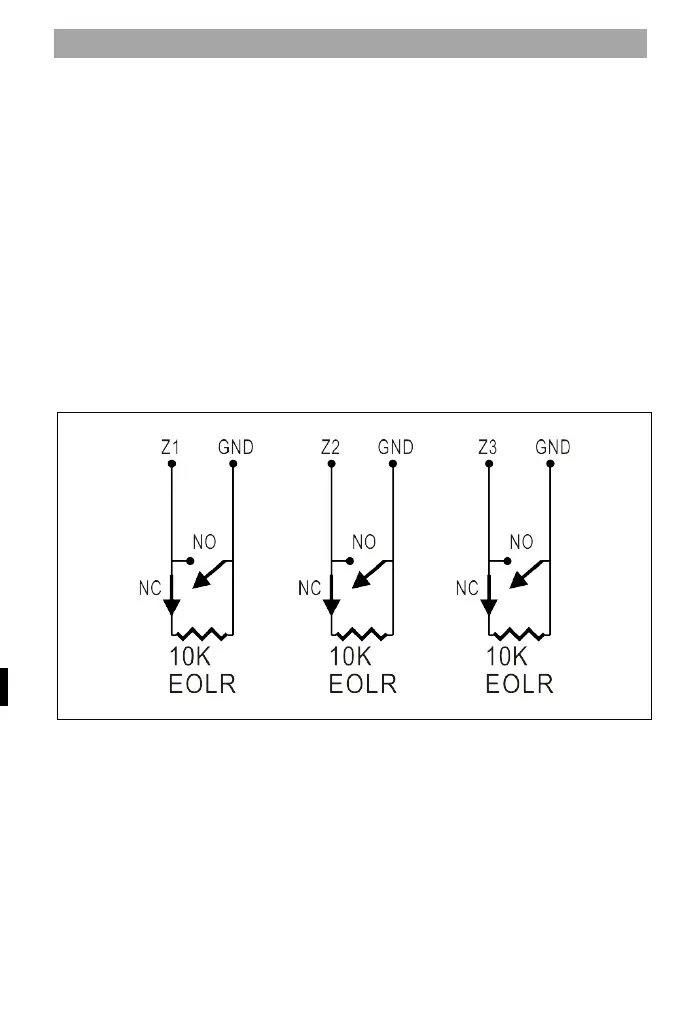

Pozrite si schému Pripojenie pevne zapojených zón.
E
OLR(End of Line Resistor): Ak sa EOLR nenachádza na konci
slučky, zóna nebude správne monitorovaná a systém nemusí
reagovať na odpojený obvod v zóne.
