FOT-10A, FOT-20A et FOT-30A 5
Si la puissance du signal reçu est trop faible pour être mesurée, l’affichage présente
une ligne pointillée. Si la puissance est trop élevée pour être mesurée, l’affichage
clignote.
3.5 Établissement d’une valeur de référence (FOT-20A et FOT-30A)
Lorsque le FOT est en mode référence, la valeur de référence est soustraite de la
puissance du signal reçu par le wattmètre et la valeur affichée à l’écran représente
l’atténuationcausée par la fibre testée.
Pour sauvegarder une valeur de référence :
1. Si nécessaire, calibrer le FOT.

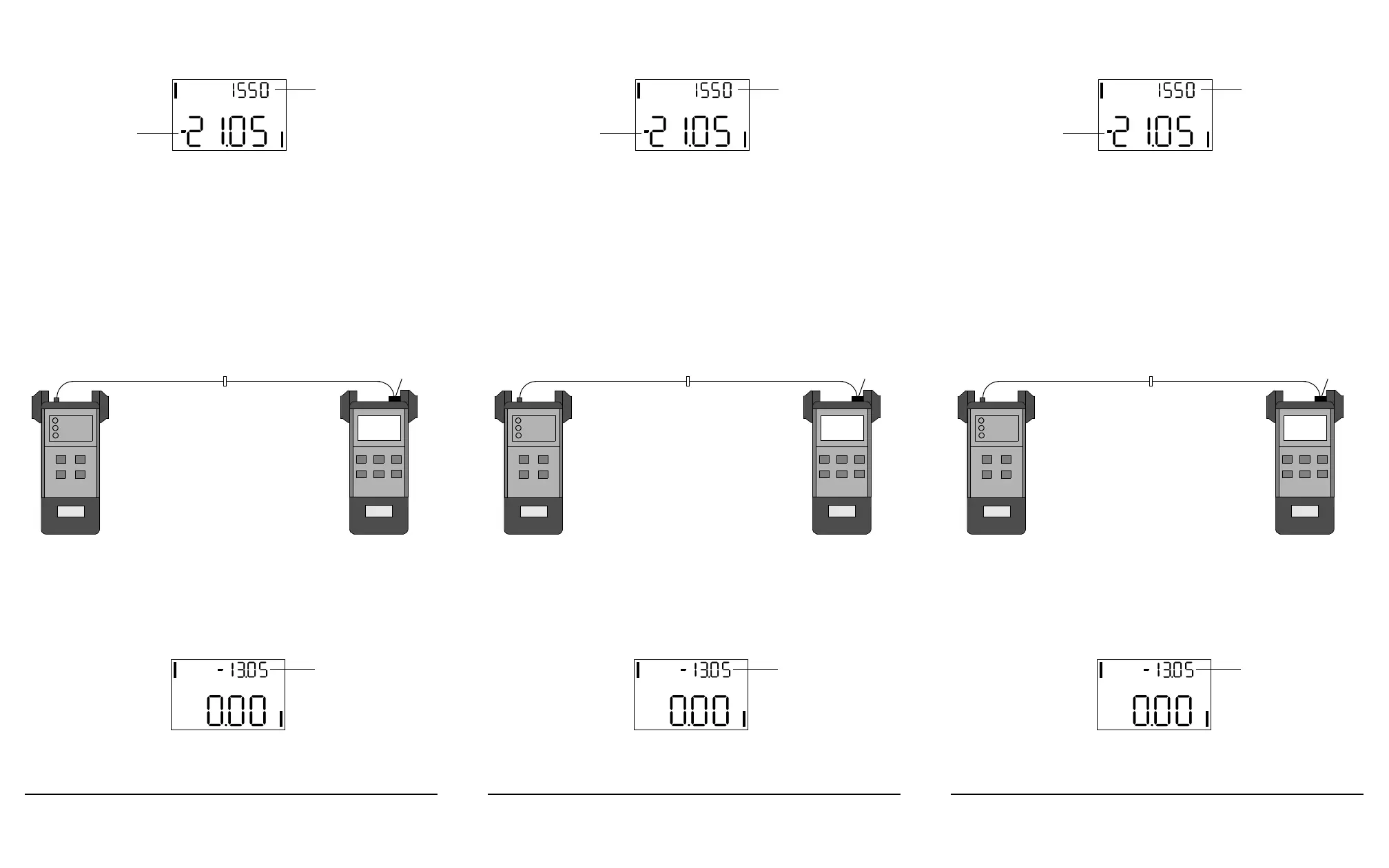

2. Brancher la source optique au FOT, comme illustré ci-dessous.
C
3. Mettre la source optique sous tension et activer la première longueur d’onde.
4. Appuyer sur dBm/W pour activer le mode absolu.
5. Appuyer sur λ select pour régler le FOT à la même longueur d’onde que la
source.
6. Appuyer sur ref pour activer le mode référence.
7. Maintenir la touche ref enfoncée jusqu’à ce que l’écran affiche
0.00 dB et
que la nouvelle valeur de référence apparaisse en petits caractères.
dBm
Mesure de puissance
nm
Longueur d’onde
du wattmètre
EXFO
FOTSource optique
EXFO
Câble de
raccordement
Câble de
raccordement
Adaptateur de
connecteur
Raccord
dBm
dB
valeur de référence
(en dBm)
FOT-10A, FOT-20A et FOT-30A 5
Si la puissance du signal reçu est trop faible pour être mesurée, l’affichage présente
une ligne pointillée. Si la puissance est trop élevée pour être mesurée, l’affichage
clignote.
3.5 Établissement d’une valeur de référence (FOT-20A et FOT-30A)
Lorsque le FOT est en mode référence, la valeur de référence est soustraite de la
puissance du signal reçu par le wattmètre et la valeur affichée à l’écran représente
l’atténuationcausée par la fibre testée.
Pour sauvegarder une valeur de référence :
1. Si nécessaire, calibrer le FOT.
2. Brancher la source optique au FOT, comme illustré ci-dessous.
C
3. Mettre la source optique sous tension et activer la première longueur d’onde.
4. Appuyer sur dBm/W pour activer le mode absolu.
5. Appuyer sur λ select pour régler le FOT à la même longueur d’onde que la
source.
6. Appuyer sur ref pour activer le mode référence.
7. Maintenir la touche ref enfoncée jusqu’à ce que l’écran affiche
0.00 dB et
que la nouvelle valeur de référence apparaisse en petits caractères.
dBm
Mesure de puissance
nm
Longueur d’onde
du wattmètre
EXFO
FOTSource optique
EXFO
Câble de
raccordement
Câble de
raccordement
Adaptateur de
connecteur
Raccord
dBm
dB
valeur de référence
(en dBm)
FOT-10A, FOT-20A et FOT-30A 5
Si la puissance du signal reçu est trop faible pour être mesurée, l’affichage présente
une ligne pointillée. Si la puissance est trop élevée pour être mesurée, l’affichage
clignote.
3.5 Établissement d’une valeur de référence (FOT-20A et FOT-30A)
Lorsque le FOT est en mode référence, la valeur de référence est soustraite de la
puissance du signal reçu par le wattmètre et la valeur affichée à l’écran représente
l’atténuationcausée par la fibre testée.
Pour sauvegarder une valeur de référence :
1. Si nécessaire, calibrer le FOT.
2. Brancher la source optique au FOT, comme illustré ci-dessous.
C
3. Mettre la source optique sous tension et activer la première longueur d’onde.
4. Appuyer sur dBm/W pour activer le mode absolu.
5. Appuyer sur λ select pour régler le FOT à la même longueur d’onde que la
source.
6. Appuyer sur ref pour activer le mode référence.
7. Maintenir la touche ref enfoncée jusqu’à ce que l’écran affiche
0.00 dB et
que la nouvelle valeur de référence apparaisse en petits caractères.
dBm
Mesure de puissance
nm
Longueur d’onde
du wattmètre
EXFO
FOTSource optique
EXFO
Câble de
raccordement
Câble de
raccordement
Adaptateur de
connecteur
Raccord
dBm
dB
valeur de référence
(en dBm)
