EXFO FOT-12 - Pruebas de Pérdida (FOT-20 A y FOT-30 A)

OPERACIÓN 6
7. Presionar y mantener ref hasta que la unidad muestre 0.00 dB y que aparezca
el nuevo valor de referencia en dígitos pequeños.
El valor de referencia así almacenado se aplica sólo a las mediciones realizadas a la
longitud de onda actual. Si la fuente provee dos longitudes de onda, seleccionar la
segunda longitud de onda y repetir las etapas 4 a 7.
3.6 Pruebas de pérdida (FOT-20A y FOT-30A)
Para realizar una prueba de pérdida:
1. Ajustar la referencia del FOT a la de la fuente de luz.
2. Apagar la fuente de luz.

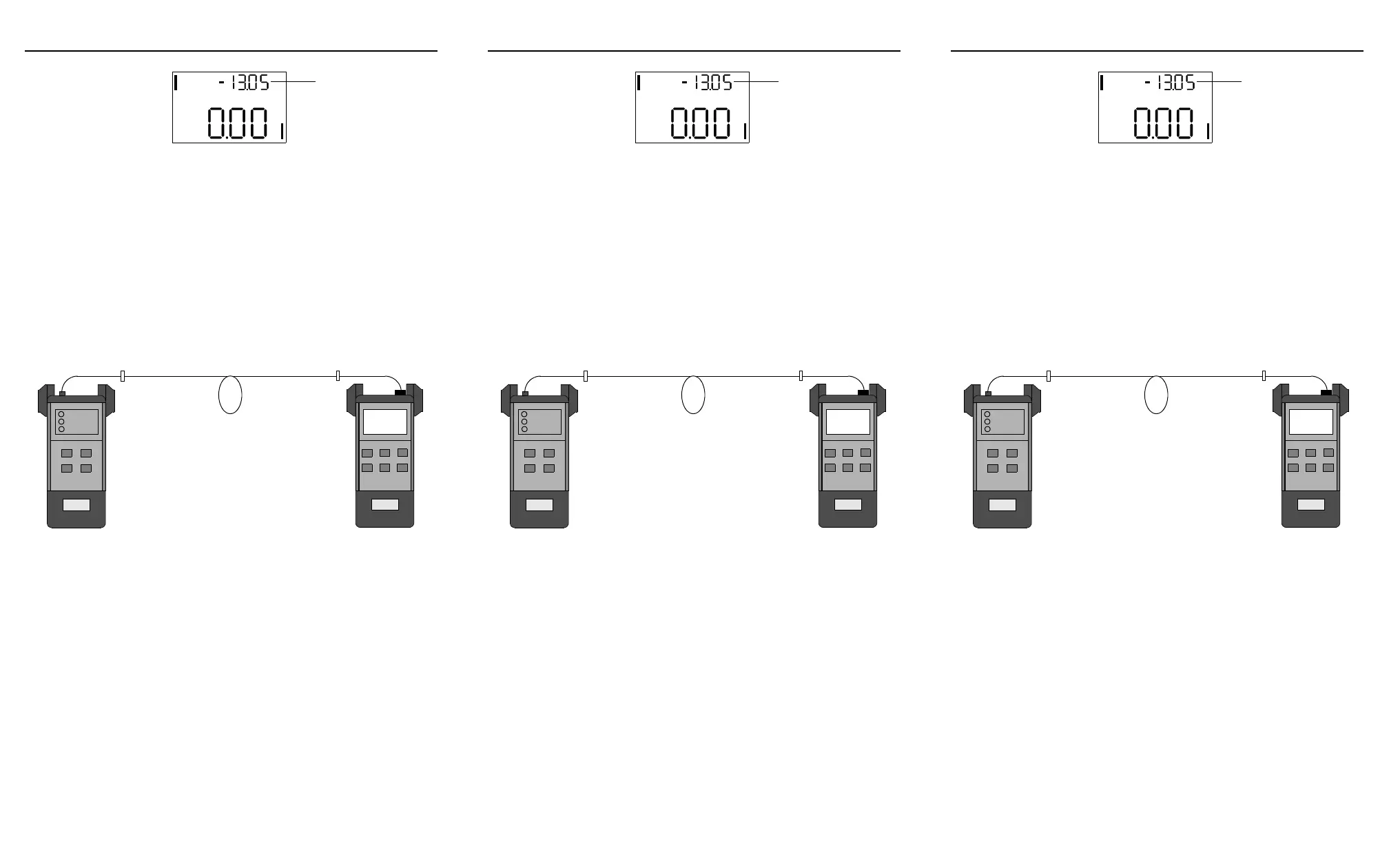

3. Conectar los cables de prueba (test jumpers) de referencia a la fibra bajo
prueba, de acuerdo con la figura siguiente.
4. Encender la fuente de luz y activar la primera longitud de onda.
5. Presionar dBm/W para seleccionar el modo absoluto.
6. Presionar
λ select para ajustar el FOT a la misma longitud de onda que la de
la fuente.
7. Presionar ref para acceder al modo referencia. La lectura de pérdida actual de
la fibra bajo prueba aparece en pantalla.
8. Para probar la segunda longitud de onda, seleccionarla en la fuente de luz y
repetir las etapas 5 a 7.
dBm
dB
Valor de referencia
(en dBm)
EXFO
EXFO
Fibra bajo prueba
Test jumper
Test jumper
Fuente de luz
FOT
OPERACIÓN 6
7. Presionar y mantener ref hasta que la unidad muestre 0.00 dB y que aparezca
el nuevo valor de referencia en dígitos pequeños.
El valor de referencia así almacenado se aplica sólo a las mediciones realizadas a la
longitud de onda actual. Si la fuente provee dos longitudes de onda, seleccionar la
segunda longitud de onda y repetir las etapas 4 a 7.
3.6 Pruebas de pérdida (FOT-20A y FOT-30A)
Para realizar una prueba de pérdida:
1. Ajustar la referencia del FOT a la de la fuente de luz.
2. Apagar la fuente de luz.
3. Conectar los cables de prueba (test jumpers) de referencia a la fibra bajo
prueba, de acuerdo con la figura siguiente.
4. Encender la fuente de luz y activar la primera longitud de onda.
5. Presionar dBm/W para seleccionar el modo absoluto.
6. Presionar
λ select para ajustar el FOT a la misma longitud de onda que la de
la fuente.
7. Presionar ref para acceder al modo referencia. La lectura de pérdida actual de
la fibra bajo prueba aparece en pantalla.
8. Para probar la segunda longitud de onda, seleccionarla en la fuente de luz y
repetir las etapas 5 a 7.
dBm
dB
Valor de referencia
(en dBm)
EXFO
EXFO
Fibra bajo prueba
Test jumper
Test jumper
Fuente de luz
FOT
OPERACIÓN 6
7. Presionar y mantener ref hasta que la unidad muestre 0.00 dB y que aparezca
el nuevo valor de referencia en dígitos pequeños.
El valor de referencia así almacenado se aplica sólo a las mediciones realizadas a la
longitud de onda actual. Si la fuente provee dos longitudes de onda, seleccionar la
segunda longitud de onda y repetir las etapas 4 a 7.
3.6 Pruebas de pérdida (FOT-20A y FOT-30A)
Para realizar una prueba de pérdida:
1. Ajustar la referencia del FOT a la de la fuente de luz.
2. Apagar la fuente de luz.
3. Conectar los cables de prueba (test jumpers) de referencia a la fibra bajo
prueba, de acuerdo con la figura siguiente.
4. Encender la fuente de luz y activar la primera longitud de onda.
5. Presionar dBm/W para seleccionar el modo absoluto.
6. Presionar
λ select para ajustar el FOT a la misma longitud de onda que la de
la fuente.
7. Presionar ref para acceder al modo referencia. La lectura de pérdida actual de
la fibra bajo prueba aparece en pantalla.
8. Para probar la segunda longitud de onda, seleccionarla en la fuente de luz y
repetir las etapas 5 a 7.
dBm
dB
Valor de referencia
(en dBm)
EXFO
EXFO
Fibra bajo prueba
Test jumper
Test jumper
Fuente de luz
FOT
