EXFO FOT-12 - Conectores; Teclado

FOT-10A, FOT-20A e FOT-30A 3

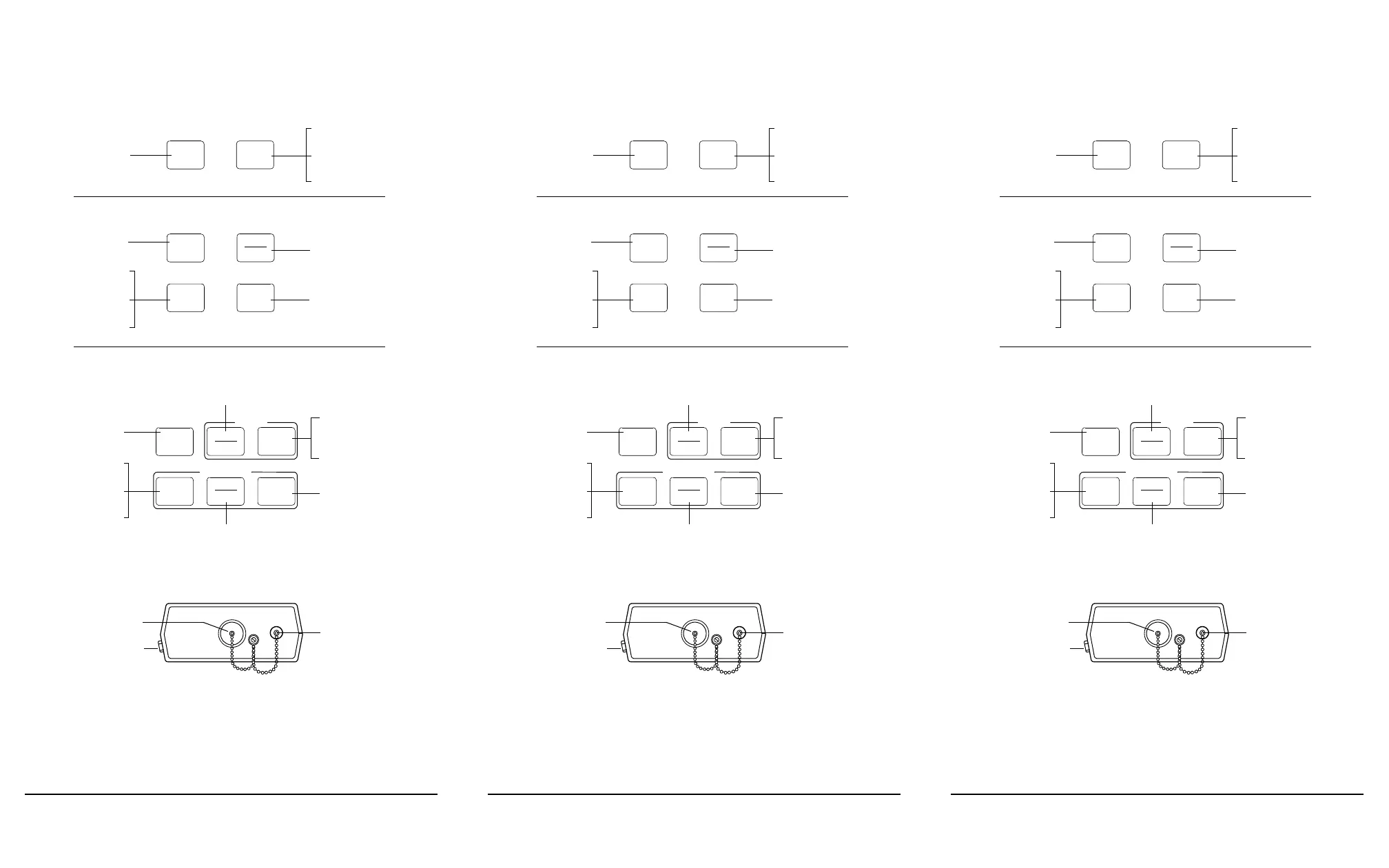

2.2 Teclado
2.3 Conectores
Nota: O FOT-30A com dois comprimentos de onda pode comportar duas portas fonte
(opcional).
Liga e desliga o
aparelho
Seleciona o comprimento
de onda de funcionamento
Desativa a função de
desligação automática
Lança a calibração
Ativa o modo
referência (dB)
Liga e desliga o
aparelho
Seleciona o
comprimento de onda
de funcionamento
Ativa o modo absoluto e
alterna entre dBm e W
Desativa a função de
desligação automática
Lança a calibração
Alterna entre os modos de
emissão CW e 2 kHz
Ativa o modo
referência (dB)
Liga e desliga o
aparelho
Seleciona o
comprimento de onda
de funcionamento
Ativa o modo absoluto e
alterna entre dBm e W
Desativa a função de
desligação automática
Lança a calibração
Ativa e desativa a fonte
Alterna entre os dois
comprimentos de onda da
fonte (FOT-30A com 2
comprimentos de onda )
dBm
W
λ
select
on / off
FOT-10A
on / off
ref
λ
select
FOT-20A
SOURCE
on / off
source
ref
CW
2 kHz
λ
select
dBm
W
POWERMETER
FOT-30A
Porta do detector
Porta da fonte
(FOT-30A)
Tomada do carregador-
adaptador AC
FOT-10A, FOT-20A e FOT-30A 3
2.2 Teclado
2.3 Conectores
Nota: O FOT-30A com dois comprimentos de onda pode comportar duas portas fonte
(opcional).
Liga e desliga o
aparelho
Seleciona o comprimento
de onda de funcionamento
Desativa a função de
desligação automática
Lança a calibração
Ativa o modo
referência (dB)
Liga e desliga o
aparelho
Seleciona o
comprimento de onda
de funcionamento
Ativa o modo absoluto e
alterna entre dBm e W
Desativa a função de
desligação automática
Lança a calibração
Alterna entre os modos de
emissão CW e 2 kHz
Ativa o modo
referência (dB)
Liga e desliga o
aparelho
Seleciona o
comprimento de onda
de funcionamento
Ativa o modo absoluto e
alterna entre dBm e W
Desativa a função de
desligação automática
Lança a calibração
Ativa e desativa a fonte
Alterna entre os dois
comprimentos de onda da
fonte (FOT-30A com 2
comprimentos de onda )
dBm
W
λ
select
on / off
FOT-10A
on / off
ref
λ
select
FOT-20A
SOURCE
on / off
source
ref
CW
2 kHz
λ
select
dBm
W
POWERMETER
FOT-30A
Porta do detector
Porta da fonte
(FOT-30A)
Tomada do carregador-
adaptador AC
FOT-10A, FOT-20A e FOT-30A 3
2.2 Teclado
2.3 Conectores
Nota: O FOT-30A com dois comprimentos de onda pode comportar duas portas fonte
(opcional).
Liga e desliga o
aparelho
Seleciona o comprimento
de onda de funcionamento
Desativa a função de
desligação automática
Lança a calibração
Ativa o modo
referência (dB)
Liga e desliga o
aparelho
Seleciona o
comprimento de onda
de funcionamento
Ativa o modo absoluto e
alterna entre dBm e W
Desativa a função de
desligação automática
Lança a calibração
Alterna entre os modos de
emissão CW e 2 kHz
Ativa o modo
referência (dB)
Liga e desliga o
aparelho
Seleciona o
comprimento de onda
de funcionamento
Ativa o modo absoluto e
alterna entre dBm e W
Desativa a função de
desligação automática
Lança a calibração
Ativa e desativa a fonte
Alterna entre os dois
comprimentos de onda da
fonte (FOT-30A com 2
comprimentos de onda )
dBm
W
λ
select
on / off
FOT-10A
on / off
ref
λ
select
FOT-20A
SOURCE
on / off
source
ref
CW
2 kHz
λ
select
dBm
W
POWERMETER
FOT-30A
Porta do detector
Porta da fonte
(FOT-30A)
Tomada do carregador-
adaptador AC
