FOT-10A, FOT-20A e FOT-30A 5
Se a potência do sinal recebido é demasiado fraca para ser medida, a tela apresenta
uma linha pontilhada. Se a potência é demasiado elevada para ser medida, a
informação apresentada na tela pisca.
3.5 Valor de referência (FOT-20A e FOT-30A)
Quando o FOT está em modo referência, o valor de referência é subtraído da
potência do sinal recebido pelo medidor de potência e o valor apresentado
representa unicamente a atenuação causada pela fibra testada.
Para armazenar um valor de referência:
1. Se necessário calibrar o FOT.

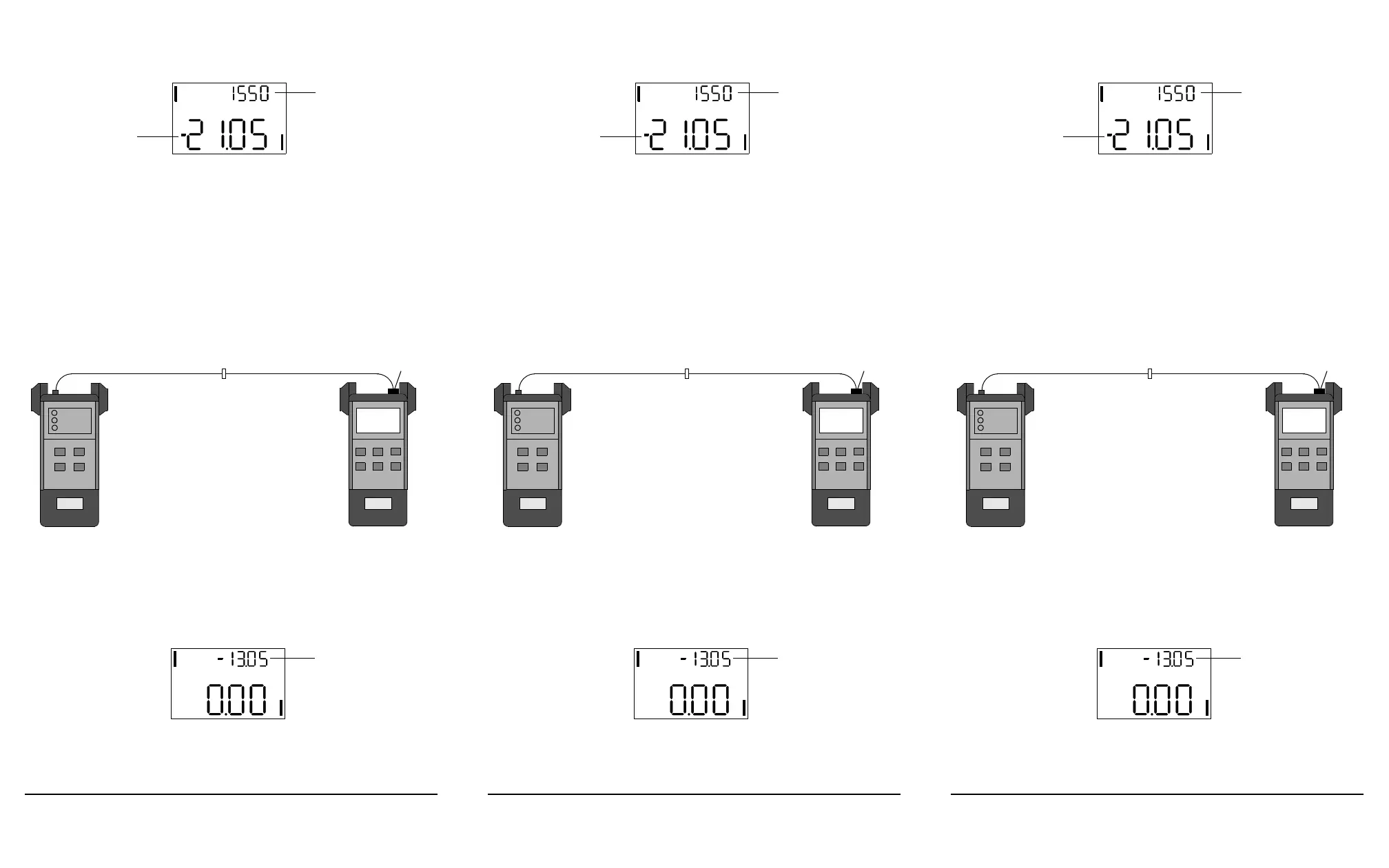

2. Conectar a fonte de luz ao FOT como ilustrado na figura seguinte.
3. Ligar a fonte óptica e ativar o primeiro comprimento de onda.
4. Pressionar dBm/w para ativar o modo absoluto.
5. Pressionar
λ select para configurar o FOT com o mesmo comprimento de
onda da fonte óptica.
6. Pressionar ref para ativar o modo referência.
7. Manter pressionada a tecla ref até que a tela indique
0.00 dB e que o novo
valor de referência apareça em dígitos pequenos.
dBm
Medida de potência
nm
Comprimento de onda do
medidor de potência
EXFO
Jumper de teste
FOTFonte óptica
Adaptador de
conector
Jumper de teste
EXFO
Connector bulkhead
dBm
dB
Valor de referência
(em dBm)
FOT-10A, FOT-20A e FOT-30A 5
Se a potência do sinal recebido é demasiado fraca para ser medida, a tela apresenta
uma linha pontilhada. Se a potência é demasiado elevada para ser medida, a
informação apresentada na tela pisca.
3.5 Valor de referência (FOT-20A e FOT-30A)
Quando o FOT está em modo referência, o valor de referência é subtraído da
potência do sinal recebido pelo medidor de potência e o valor apresentado
representa unicamente a atenuação causada pela fibra testada.
Para armazenar um valor de referência:
1. Se necessário calibrar o FOT.
2. Conectar a fonte de luz ao FOT como ilustrado na figura seguinte.
3. Ligar a fonte óptica e ativar o primeiro comprimento de onda.
4. Pressionar dBm/w para ativar o modo absoluto.
5. Pressionar
λ select para configurar o FOT com o mesmo comprimento de
onda da fonte óptica.
6. Pressionar ref para ativar o modo referência.
7. Manter pressionada a tecla ref até que a tela indique
0.00 dB e que o novo
valor de referência apareça em dígitos pequenos.
dBm
Medida de potência
nm
Comprimento de onda do
medidor de potência
EXFO
Jumper de teste
FOTFonte óptica
Adaptador de
conector
Jumper de teste
EXFO
Connector bulkhead
dBm
dB
Valor de referência
(em dBm)
FOT-10A, FOT-20A e FOT-30A 5
Se a potência do sinal recebido é demasiado fraca para ser medida, a tela apresenta
uma linha pontilhada. Se a potência é demasiado elevada para ser medida, a
informação apresentada na tela pisca.
3.5 Valor de referência (FOT-20A e FOT-30A)
Quando o FOT está em modo referência, o valor de referência é subtraído da
potência do sinal recebido pelo medidor de potência e o valor apresentado
representa unicamente a atenuação causada pela fibra testada.
Para armazenar um valor de referência:
1. Se necessário calibrar o FOT.
2. Conectar a fonte de luz ao FOT como ilustrado na figura seguinte.
3. Ligar a fonte óptica e ativar o primeiro comprimento de onda.
4. Pressionar dBm/w para ativar o modo absoluto.
5. Pressionar
λ select para configurar o FOT com o mesmo comprimento de
onda da fonte óptica.
6. Pressionar ref para ativar o modo referência.
7. Manter pressionada a tecla ref até que a tela indique
0.00 dB e que o novo
valor de referência apareça em dígitos pequenos.
dBm
Medida de potência
nm
Comprimento de onda do
medidor de potência
EXFO
Jumper de teste
FOTFonte óptica
Adaptador de
conector
Jumper de teste
EXFO
Connector bulkhead
dBm
dB
Valor de referência
(em dBm)
