4PT CFI EXTEL MEMO - 09/2010 - V1

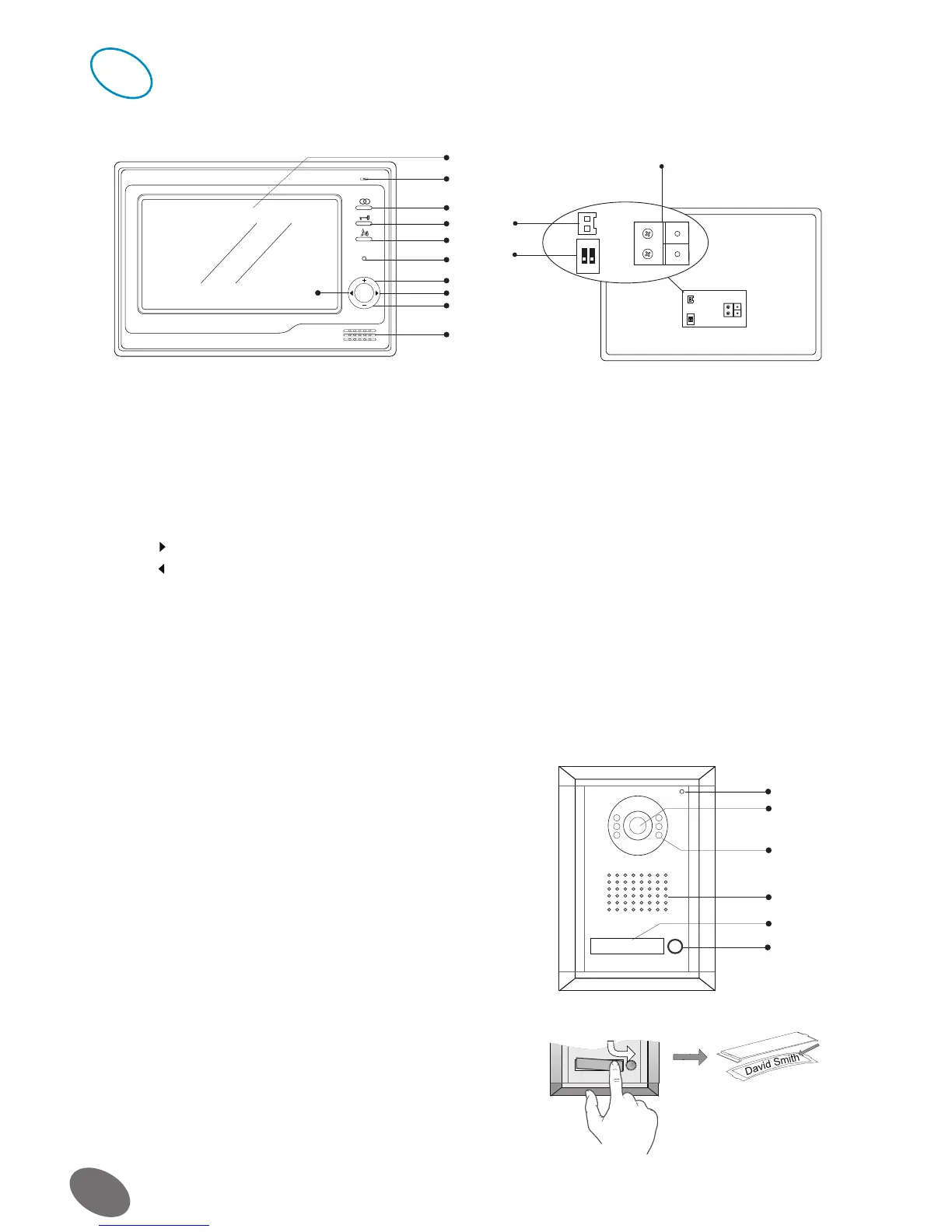

NOMENCLATURA
a. Monitor
1. Ecrã LCD de cores 18 cm
2. Micro para comunicar com a placa de rua
3. Botão de registo vídeo durante uma comunicação ou um relançamento de imagem
4. Comando abre-porta (saída 12VDC nos terminais GND e COM nas costas da câmara ou contacto seco nos
terminais COM e NO nas costas da câmara)
5. Tecla vigilância ou relançamento de imagem + tomada de comunicação com a placa após uma chamada
6. LED sinal luminoso de estado (parpadee rojo para indicar un paso en una ausencia)
7. Botão +
8. Botão
9. Botão
10. Botão –
11. Altifalante : permite ouvir no exterior
12.
Conexão para a câmara
13.
Tomada para a ficha 24 VDC do adaptador (adaptador a ligar numa instalação conforme às normas em vigor:
NFC 15 100 para a França).
14. Dip1 : posição OFF contacto seco de um segundo/ posição ON contacto seco de 3 segundos Para o comando
de um automatismo de portão
Dip 2 : não utilizado (dejar sobre OFF)
b. Placa de rua, câmara externa
1.
Micro : permite ao visitante comunicar para o interior.
2. Objectivo cor, C-MOS com íris automática.
3. LEDS visível
para visão na penumbra,
para uma visão de noite, prever uma iluminação
suplementar.
4.
Altifalante : permite ouvir no exterior.
5. Porta não luminescente
6.
Botão de chamada, quando se carrega neste botão, a
campainha eléctrica ouve-se no interior, a câmara e o
monitor colocam-se em funcionamento.
Acesso ao porta-nome :
•
Premir no lado do porta-nome para aceder à etiqueta.
3
0(18
%86
'&
'&
21
'&
'&
21
%86
