5PTCFI EXTEL MEMO - 09/2010 - V1
INSTALAÇÃO

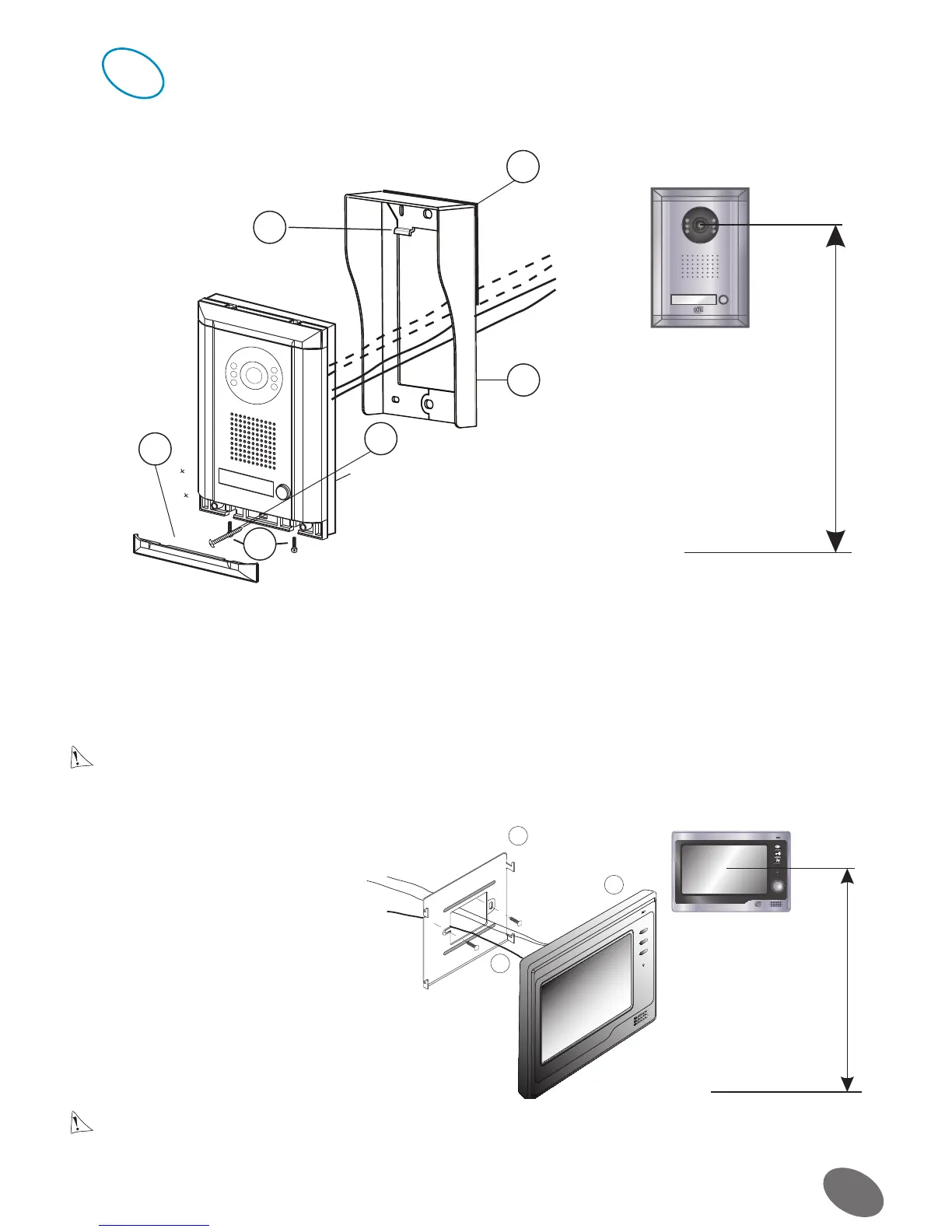

a. Instalação da placa de rua (câmara)
1. Retirar a proteção dos parafusos (1) desaparafusando os 2 parafusos (3)
2. Fixar a protecção (4) prestando atenção para deixar passar o cabo proveniente do monitor e da abertura.
3. Conectar el cable de conexión respetando el esquema de cableado
4. Colgar el platina sobre el ERGO (6) del visera, y fijar todo ello con ayuda del tornillo (2)
5. Remontar proteção dos parafusos(1) e os 2 parafusos (3).
Não expor a câmara directamente face ao sol, ou face a uma superfície reflectora.
Importante !
Colocar uma junta de silicone na metade superior entre a placa exterior e o muro (5)
b. Instalação do monitor
1. Fixar o suporte mural (2).
2. Ligar os fios que vêm da placa de rua
3. Ligar a ficha do adaptador (3)
nas costas do monitor (sem a ligar
à rede eléctrica)
4. Instalar o monitor (1) sobre o
suporte mural (2).
5. Após ter verificado o acabamento
da instalação, ligar o adaptadora uma
tomada de corrente.
Nota : No caso de corte do cordão de alimentação respeite a polaridade (fio preto e fio preto com borda cinzenta).
