6PT CFI EXTEL MEMO - 09/2010 - V1
CABLAGEM
Importante !
Se testar o seu videofone antes de o instalar, não o fazer funcionar com a placa de rua e o monitor no mesmo quarto, senão
ele emitirá um som estridente desagradável (efeito Larsen).
a.
Ligação do videofone
Fios a utilizar : • 2 fios 6 /10° até 25 m
• 2 fios 1.5 mm
2
de 25 a 100 m

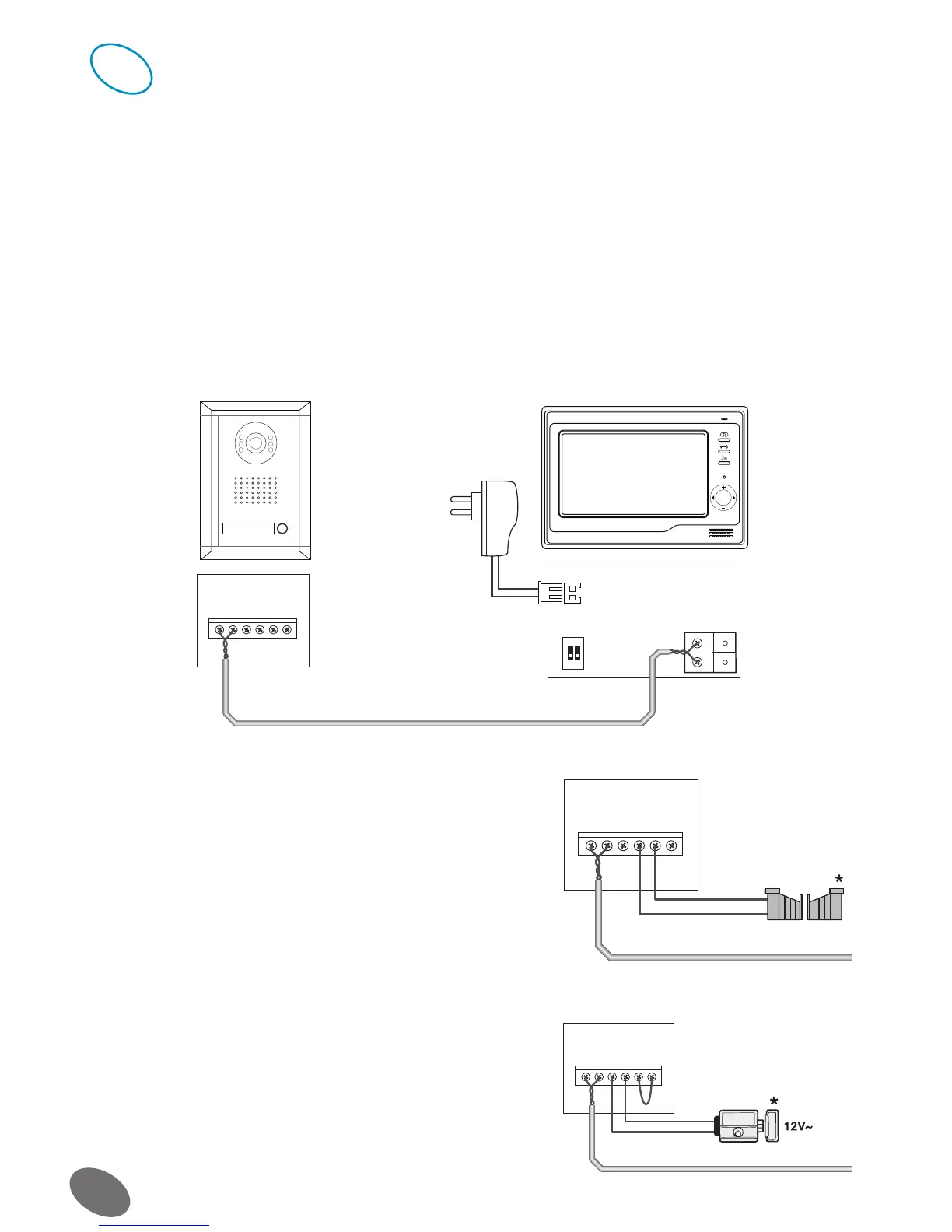

1. Ligar bem os fios respeitando o esquema de cablagem abaixo.
2. Para ligar a câmara, são necessários unicamente 2 fios para todas as funções: campainha, imagem vídeo, inter-
comunicador e comandos de abertura (chapa-testa e automatismo).
ATENÇÃO : em nenhum caso duplicar os fios para aumentar a secção (ninguna polaridad que debe respe-
tarse)
b.
Ligação de uma motorização de portão
Atenção : Esta função é utilizável unicamente se o monitor estiver
alimentado.
c. Raccordement d’une gâche ou d’une serrure électrique
Atenção : Esta função é utilizável unicamente se o monitor estiver
alimentado.
5
'&
$&a
'&
21
%86
12
&20
3//
/
*1'
0(18
• Se a instalação é completada com uma chapa-testa ou com uma fecha-
dura eléctrica é necessário prever um ponto entre os terminais «NO» e
«PL» da placa câmara.
• Ligar então a chapa-testa ou a fechadura nos terminais «GND» e
«COM»
• Para o comando de um automatismo de portão ligar directamente os
terminais «COM» e «NO» no comando botão de contacto da placa
electrónica do seu automatismo.
•
É possível configurar o tempo de fecho do contacto com o Dip1 nas
costas do monitor
Dip1 posição OFF = 1 segundo / Dip1 em posição ON = 3 segundos
Dip 2 : não utilizado (dejar sobre OFF)
12
&20
3/
/
/
*1'
12
&20
3//
/
*1'
* opções
* opções
