23
Figura 6
Figura 4

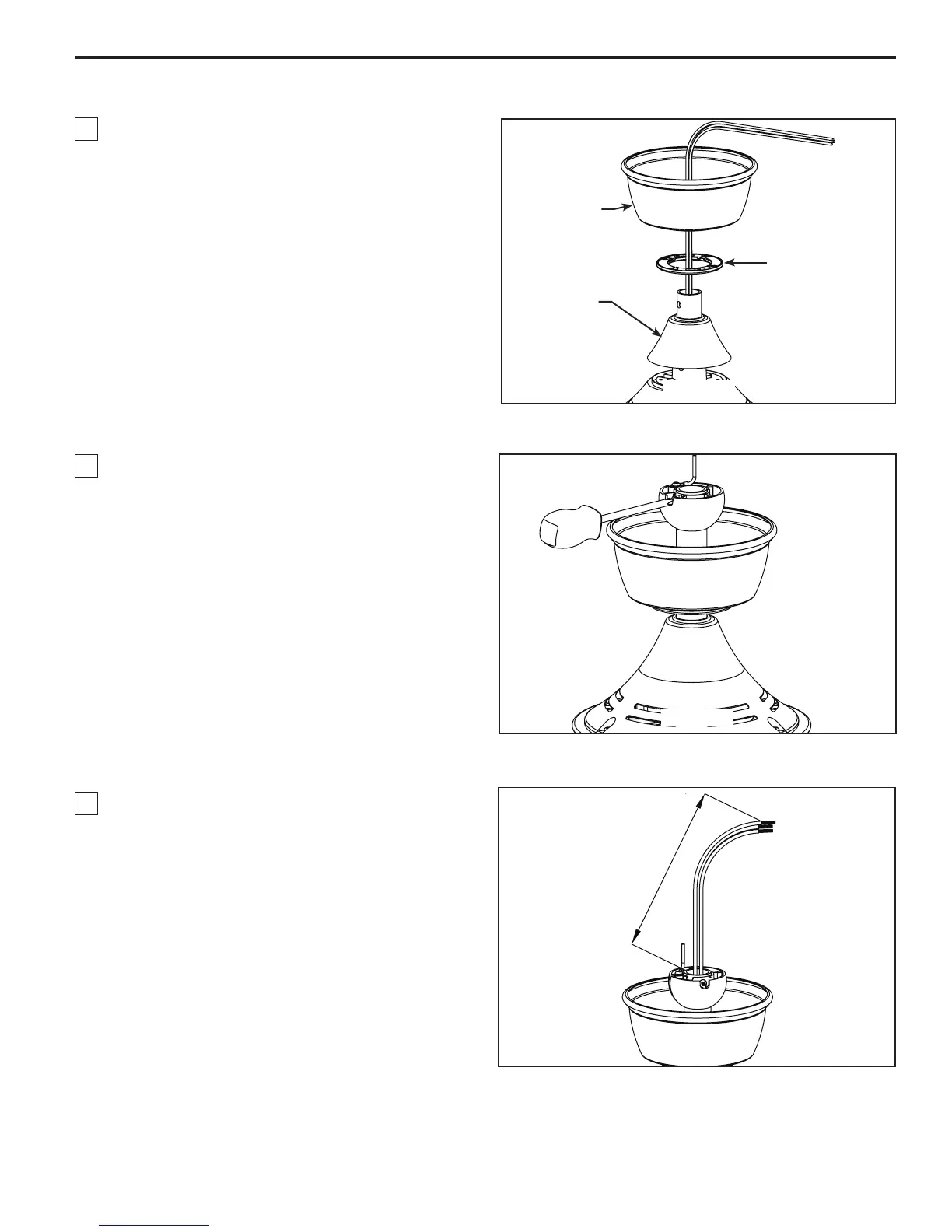

Cómo ensamblar el ventilador de techo (cont.)
15,24 cm a
22,86 cm
Capuchón de
techo
Cubierta de
unión del motor
la cubierta del
tornillo de la base
4. Pase los cables a través de la cubierta de unión del
motor, la cubierta para el tornillo y el capuchón.
(Figura 4)
5. Vuelva a colocar la semiesfera en el barral como
se indica a continuación. Pase los tres cables de
2.03 m (80˝) a través de la semiesfera. Pase el pasador
a través de los dos orificios en el barral y alinee la
semiesfera de modo que el pasador quede atrapado
en la ranura de la parte superior de la misma. Empuje
la semiesfera hacia arriba, bien ajustada contra el
pasador. Ajuste firmemente el tornillo de fijación en la
semiesfera. Si el tornillo de fijación está flojo, podría
provocar oscilación del ventilador. (Figura 5)
6. Corte el exceso de cable aproximadamente de 15
a 23 cm (6 a 9 pulgadas) por encima de la parte
superior del barral. Pele 1,2 cm (½˝) del aislamiento
en cada extremo del cable. (Figura 6)
NOTA:
Se deben revisar todos los tornillos de fijación y
volver a ajustarlos cuando sea necesario antes de realizar
la instalación.
Figura 5
