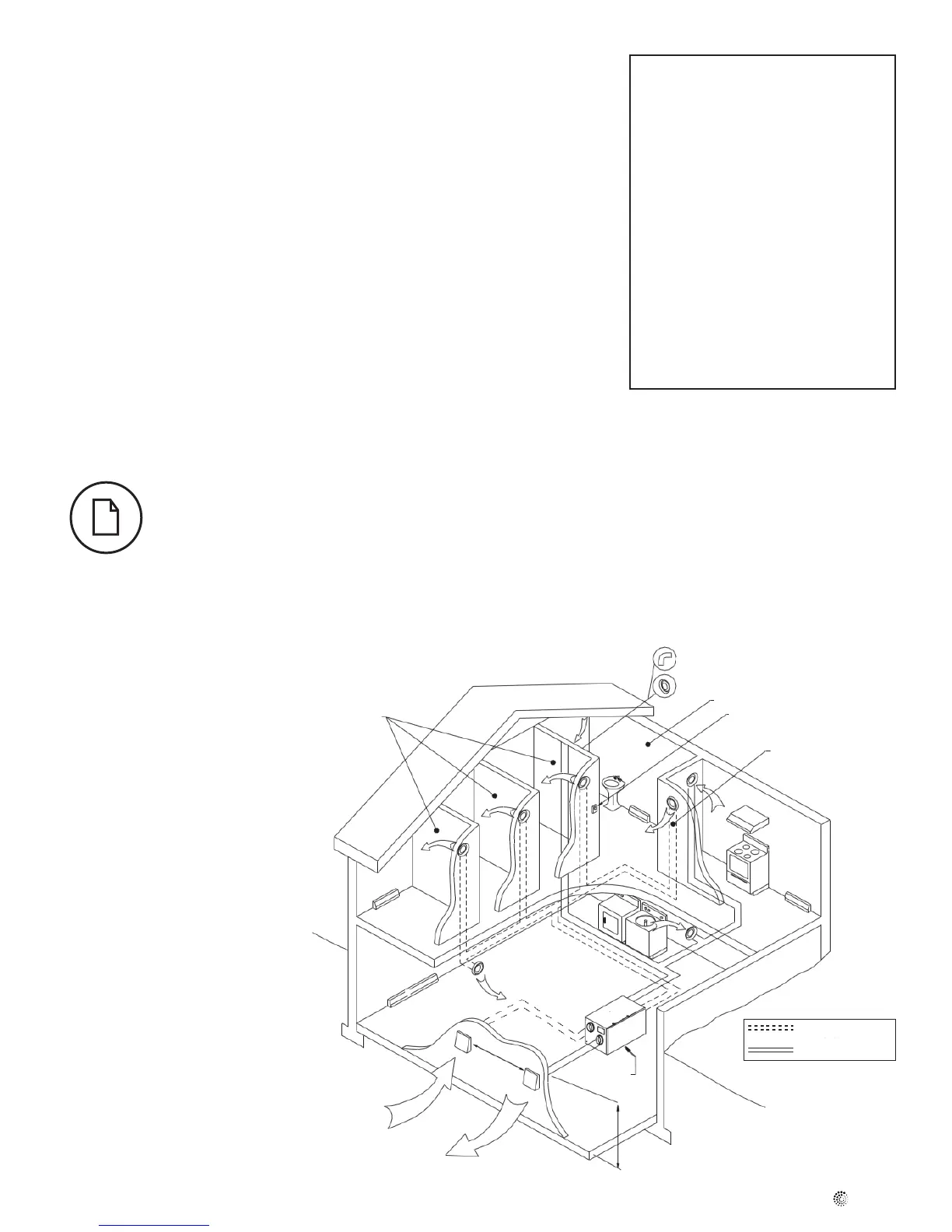

Exemple d'installation
Exemple seulement - La configuration des conduits peut être différente selon le modèle.
SYSTÈME ENTIÈREMENT SPÉCIALISÉ
(NOUVELLE CONSTRUCTION)
Salle de bains
Bedrooms
Air frais
Air évacué
Commande centrale (en option)
Air frais acheminé au salon
Grille d'évacuation CG4 (Grille ajustable 4 po)
FEL 4 (Coude 4 po)
460 mm
3m
HRV
1. L’air vicié est aspiré à partir des endroits clés de la maison (salle de bains,
cuisine, buanderie).
2. L’air frais est distribué parmi les pièces habitables (chambres à coucher,
salon).
3. Le débit d'air du VRC doit être confirmé sur place au moyen de la
procédure d'équilibrage du présent manuel d'installation.
Installation suggéré pour:
• Plinthe à eau chaude
• Chauffage de planché
• Plinthe électriques
• Thermopompe mural bibloc
Avantages: Fourni la meilleure
répartition de l’air frais dans
la maison; les coûts de
fonctionnement plus faibles,
puisque l’unité de traitement
d’air/ fournaise n’est pas
nécessaire
Approvisionnement
Évacuation
