Pag 38
ESPAÑOL

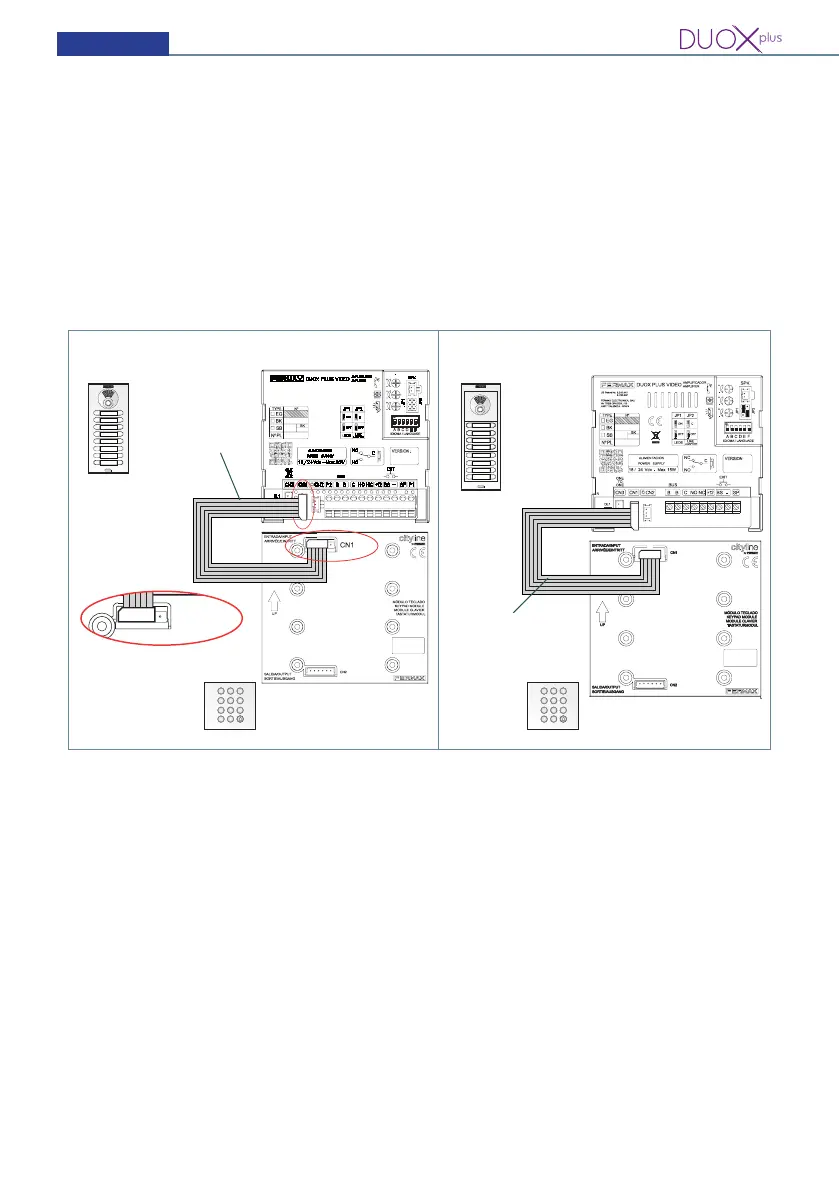

AMPLIFICADOR Placa pulsadores CITYLINE
AMPLIFICADOR Placa pulsadores SKYLINE
Cable de 5 vías
Se puede utilizar
el del módulo
de extensión de
llamadas.
Detalle
Conectar el cable
de 5 vías al teclado
(CN1): queda
libre el pin de la
derecha.
Cable de 6
vías
ref. 7439 ref. 7439
Realizar los siguientes pasos:
1º. Con la alimentación desconectada, quitar de CN1:
- en PLACA CITYLINE el módulo de extensión de llamadas.
- en PLACA SKYLINE el módulo de pulsadores skyline.
2º. Usar el cable para conectar el teclado tal y como muestra el esquema.
3º. Reconectar la alimentación. Ya se pueden programar los parámetros necesarios
mediante el teclado (Tabla página anterior).
4º. Antes de realizar las operaciones de desconectar el teclado y conectar de nuevo
el módulo de extensión de llamadas o módulos de pulsadores Skyline, quitar la
alimentación.
